Экономичная защита от обледенения с терморегулятором Terneo Sneg

В современных домах и дворах часто используются системы антиобледенения и снеготаяния крыш, дорожек или любых других открытых площадок. Такое оборудование является энергоемким, поэтому для наиболее рационального использования электроэнергии применяют терморегуляторы Terneo Sneg. Устройство не только включает обогрев при наступлении соответствующей температуры, но и может контролировать наличие осадков. То есть устройство самостоятельно включится только при выполнении 2-х условий:

- температура воздуха ниже той, при которой снег и лед тает самостоятельно (настраивается в диапазоне от +5оС до -10оС);

- наличие снега и прочих осадков, которые могут вызвать обледенение.

Возможность принудительного подогрева

При желании можно включить вручную принудительный подогрев, не зависящий от показателей датчиков. Длительность этого периода можно установить в диапазоне от 30 минут до 9 часов – остаток времени до окончания периода принудительного обогрева будет высвечиваться на цифровом экране регулятора.

Также этот режим используется для постпрогрева: после окончания выпадения осадков, обогрев продолжается некоторое время (настраивается в диапазоне от 30 минут до 9 часов) до полного исчезновения влаги. Это позволяет избежать обледенения поверхностей из остатков влаги после прекращения осадков.

Монтаж терморегулятора

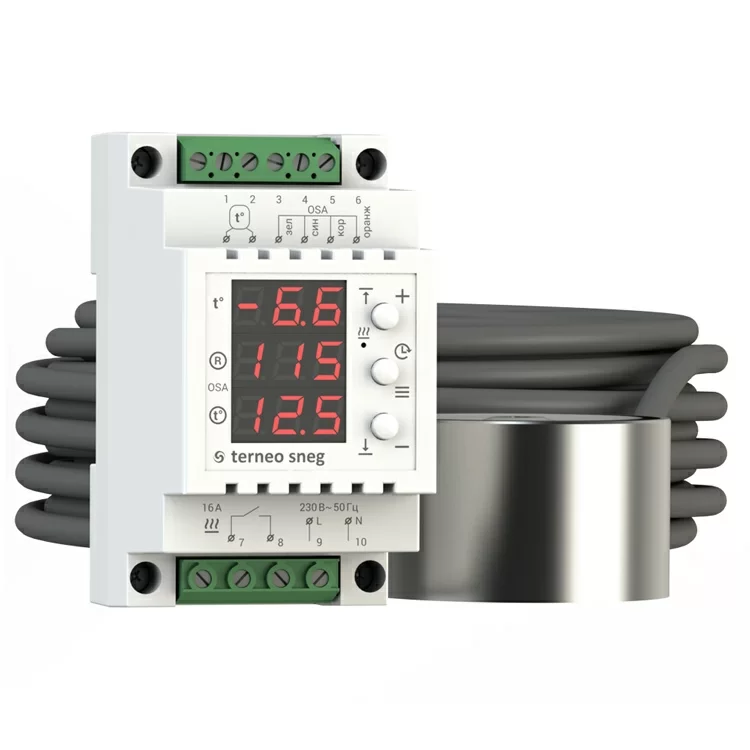

В комплект регулятора входит:

Терморегулятор;
Электронный датчик температуры воздуха D18 с присоединительным кабелем;
Датчик осадков OSA с присоединительным кабелем;
Техдокументация и подробная инструкция по монтажу.

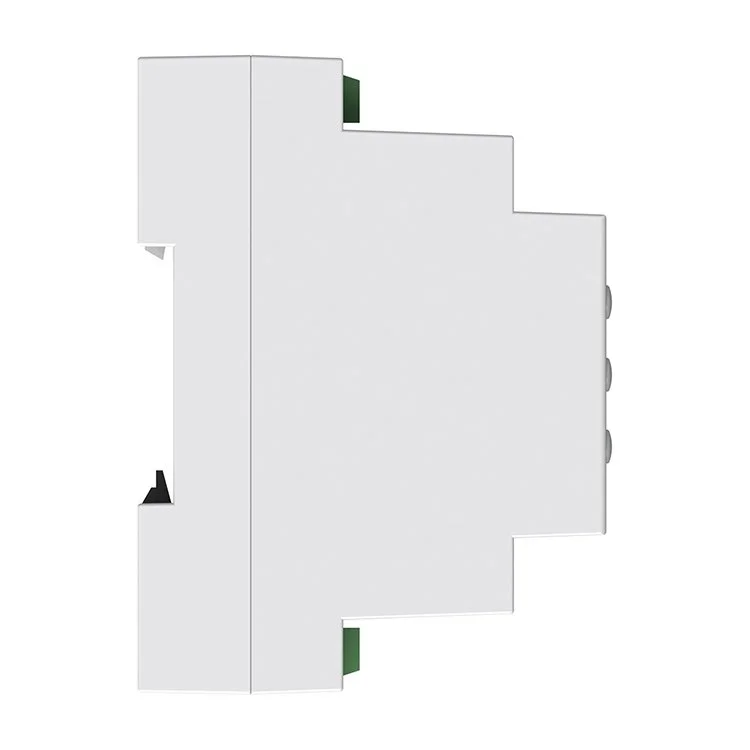

Устройство монтируется в специальный ящик на DIN-рейку с минимальной шириной 35 см. После этого к нему подключаются провода питания, кабеля датчиков и провод нагрузки, то есть провод питания, который идет от обогревательного оборудования.

Требования к месту подключения регулятора:

- внутреннее помещение;

- температура воздуха без использования обогрева от -5^оС до + 45^оС;

- минимальная вероятность попадания влаги;

- высота от уровня пола 0,5 -1,7 м;

- пылезащищенность.

Для защиты от короткого замыкания и поражения током обязательны установки УЗО и устройства автоматического выключения.

Монтаж датчика температуры

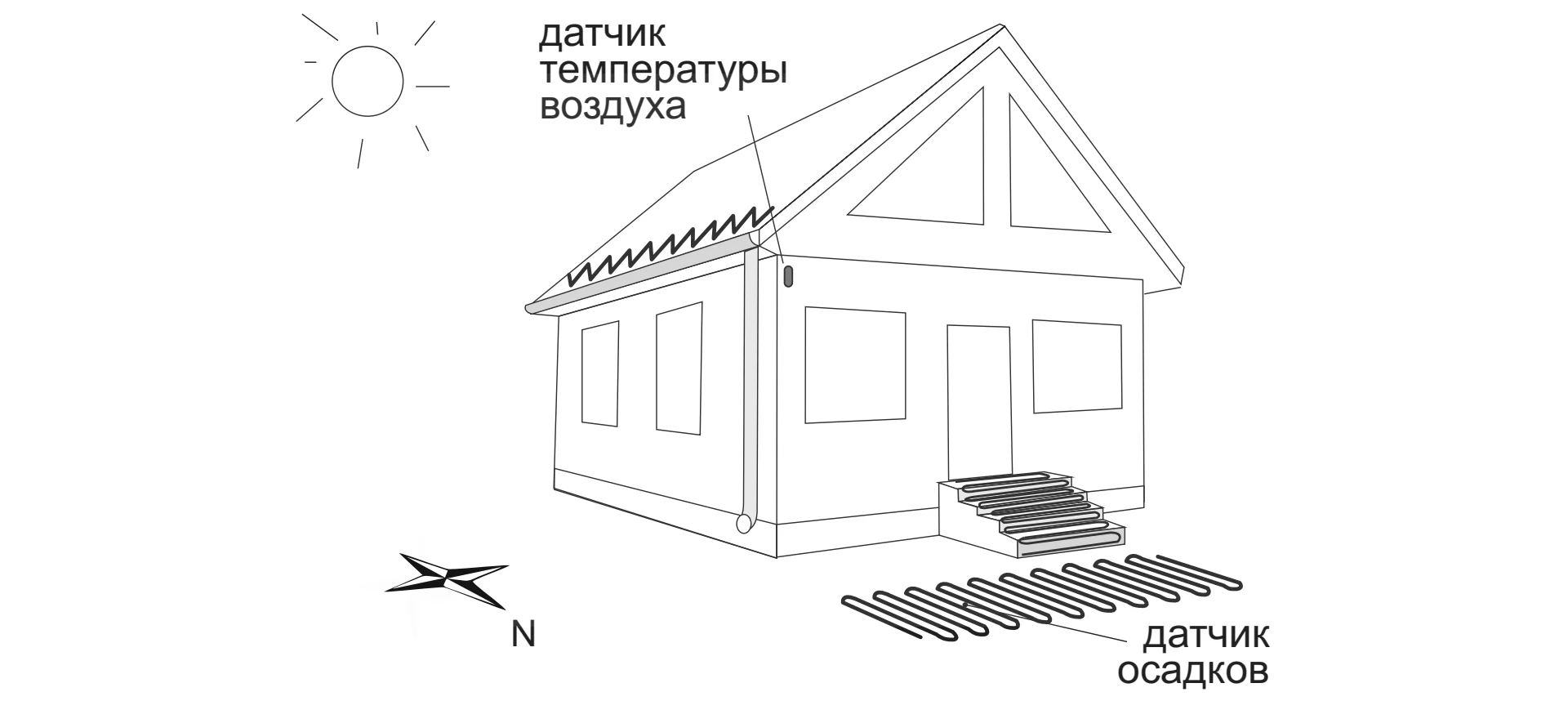

Датчик температуры устанавливается на наружной стене здания так, чтобы на него не попадали прямые лучи солнца и осадки. Наиболее подходящее для этого места – под «козырьком» здания.

Терморегулятор Terneo Sneg допускает установку аналогового датчика температуры MTC R10.

Монтаж датчика осадков

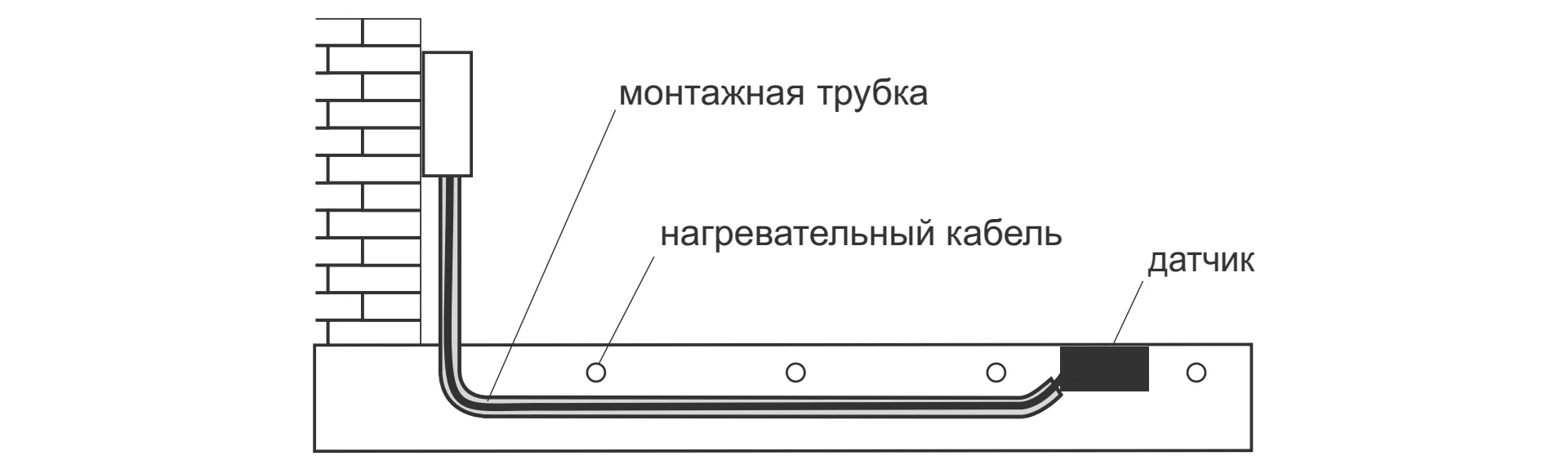

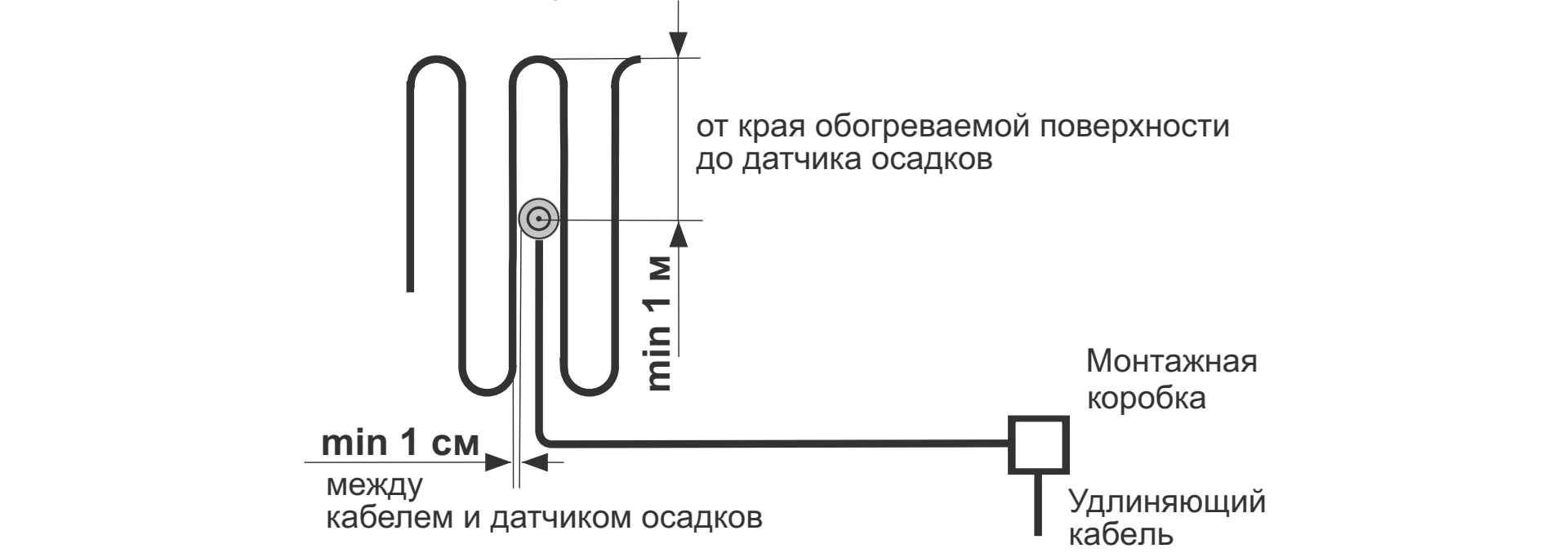

Установка датчика осадков производится на открытом месте в бетонную основу, строго горизонтально, в центре обогреваемой площади (или, как минимум, в 1 м от ее края), на одном уровне с греющими кабелями. Также рекомендуется монтировать датчик осадков в наиболее затененном месте с максимальным оседанием осадков.

Избегайте засорение датчика осадков листьями и прочим мусором, так как это будет искажать его показания.

Провода датчиков прокладываются через монтажную трубку вдали от силовых кабелей. Допустимо укорачивание или доращивание проводов до 40м.

Необходимо предусмотреть возможность замены датчиков, поэтому их монтаж должен производиться в доступном месте.

Управление регулятором температуры Terneo Sneg

Настройка регулятора производится при помощи 3-х кнопок: увеличение, уменьшение температуры и установка гистерезиса.

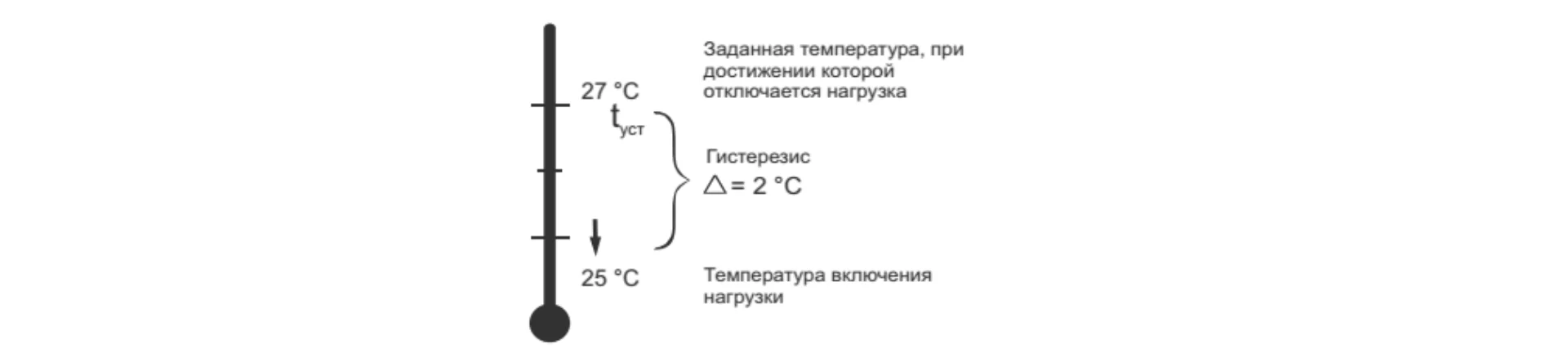

Гистерезис – разница между температурой включения и отключения контролируемого прибора. То есть, если нам нужно, чтобы температура в котле поддерживалась в диапазоне 40-50 ^оС, гистерезис будет 50-40=10 ^оС. Регулировкой этого параметра можно увеличить срок службы реле регулятора (чем больше гистерезис - тем меньшего количества включений/отключений обогрева)

Также при помощи комбинаций кнопок и различной длительности нажатия на них предусмотрена настройка других опций.

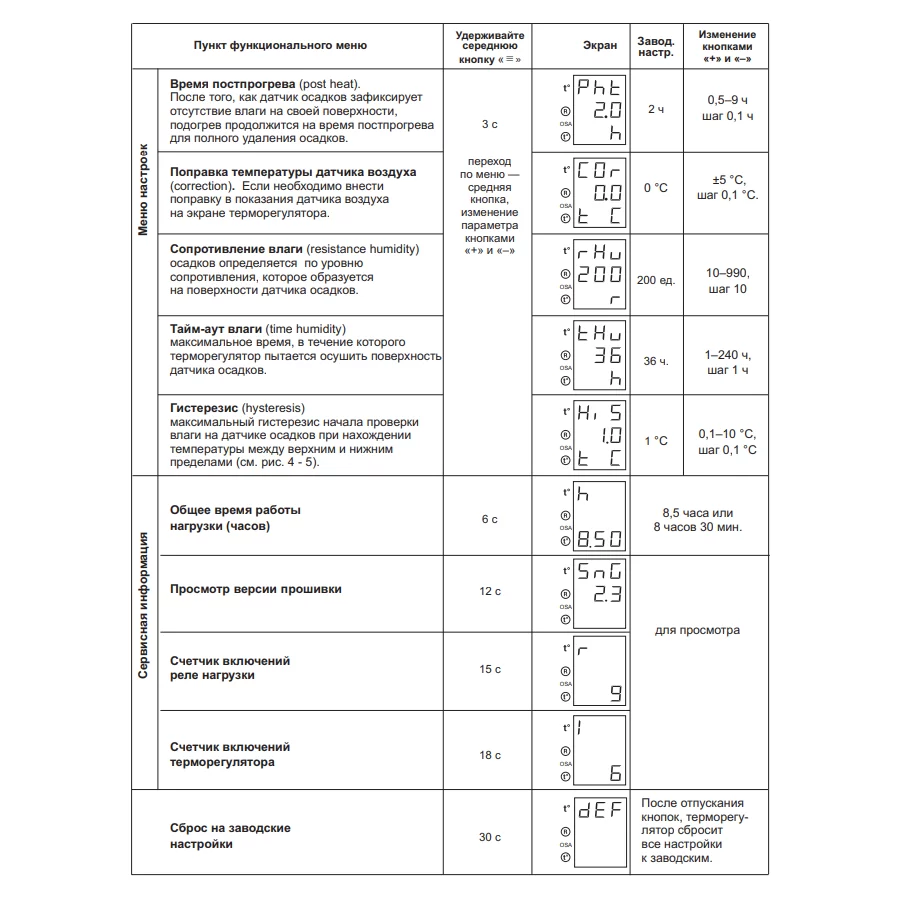

Таблица настроек функций и их индикация на экране:

Безопасность терморегулятора Terneo Sneg

При внутреннем нагреве регулятора свыше 80^оС – сработает защита и устройство отключится. Повторный запуск произойдет автоматически, когда температура опустится до 65 ^оС. В случае срабатывания защиты 5 раз подряд – устройство отключится и, помимо снижения температуры до 65 ^оС, будет ожидать нажатия любой кнопки.

В случае отключения датчика температуры – измерение температуры будет производиться через датчик осадков. Но его функции ограничены, поэтому нужно позаботиться о скорейшей замене датчика.
