Отклонения сетевого напряжения — огромная проблема для бытовой техники, которая чувствительна к его резким скачкам. На текущий момент скачки напряжения — одна из основных причин выхода из строя холодильников, компьютеров, кондиционеров, аудиотехники, телевизоров.
Как защитить технику от отклонений сетевого напряжения
Защиту техники при нестабильных значениях напряжения в сети обеспечивает несколько видов устройств. Это стабилизаторы, индивидуальные сетевые фильтры, источники бесперебойного питания и т.д. Они сводят к минимуму вероятность критических поломок бытовой техники и продлевают срок ее службы. Однако защищать от сетевых отклонений по отдельности каждый прибор дорого и неудобно, поэтому эту меру предосторожности часто игнорируют и полагаются на удачу. Результат такого подхода — серьезные поломки.
Гораздо проще и выгоднее организовать централизованную защиту бытовой техники. Для этих целей разработаны специальные реле, которые очень быстро срабатывают при указанном заранее повышении и понижении напряжения. Их монтируют в распределительном щите вместо стандартных реле. Этот простой метод позволяет одновременно защитить от отклонений сетевого напряжения все приборы в квартире или частном коттедже. Скорость реакции реле нового поколения позволяет в большинстве случаев спасти технику.
Реле с функцией контроля не только автоматически отключается, но и способно самостоятельно включаться. Это происходит через определенный интервал времени, который необходим для диагностики состоянии сети. Фактически реле подает напряжение, когда убедится в стабильности параметров сети. Временной интервал обычно составляет до 5 минут, и его можно настраивать самостоятельно.
При выборе этого оборудования необходимо учитывать, что реле способны только защитить бытовую технику от недопустимых значений напряжения. В отличие от стабилизаторов они не смогут обеспечить работу мощных бытовых приборов при слишком низком напряжении. Ведь реле функционирует в режиме отсечки и не способно автоматически корректировать величину напряжения.
Максимально эффективные виды реле напряжения
Отлично себя зарекомендовали в эксплуатации реле напряжения Welrok. Их производит отечественная компания, которая предоставляет на них 10-летнюю гарантию. Оболочка корпуса реле напряжения Welrok, цена которых ниже стоимости импортных аналогов, изготовлена из термостойкого и самозатухающего пластика.
Безопасную работу бытовой техники и реле помогает поддерживать функция защиты от перегрева, отключающая напряжение при поднятии температура внутри корпуса выше +80 °C. Реле автоматически включается, когда температура внутри корпусе опускается ниже +60 °C. Благодаря этому функционалу риск перегрева и возникновения пожароопасных ситуаций сведен к минимуму.
Реле напряжения Welrok корректно функционируют в диапазоне напряжений 100–420 В. То есть они способны защитить технику при резких и сильных скачках или проседании напряжения в сети. Также защита обеспечивается при обрыве нуля, который провоцирует резкие отклонения в сети. При этом реле не отключают оборудование в тех ситуациях, когда в сети происходят некритичные по длительности и величине скачки. Время отключения зависит от конкретной ситуации:
- при повышении выше заданного значения — 0,03 с;
- при снижении до 120 В — до 10 с;
- при падении ниже 120 В — до 0,03 с.

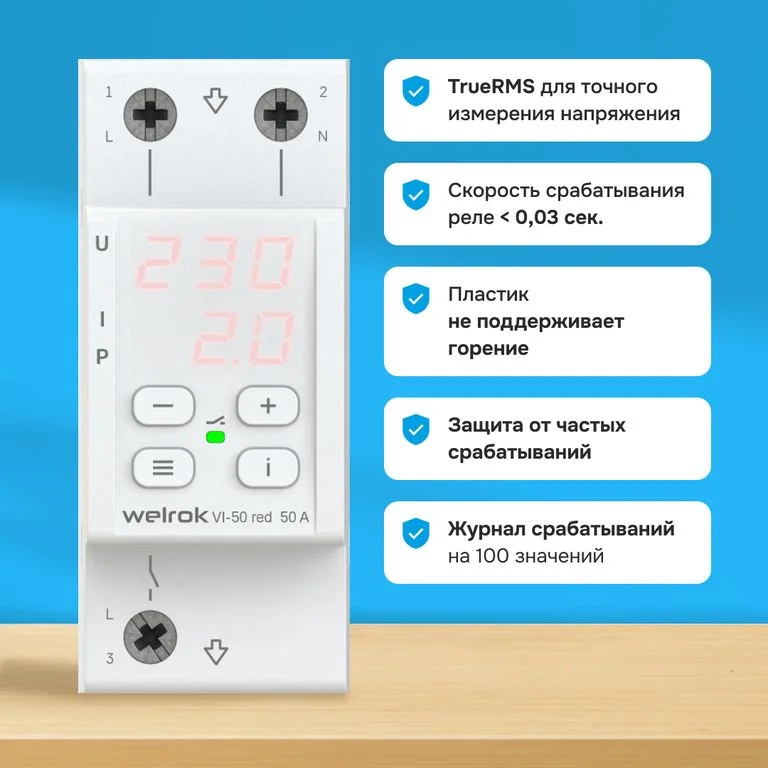

Реле Welrok оснащены варисторной защитой от импульсных выбросов напряжения. Благодаря высокой производительности платы управления параметры сети обрабатываются до 100 раз в секунду. Это исключает риск того, что реле пропустит критические скачки или падение напряжения. Точность измерений гарантирует использование алгоритма TrueRMS.

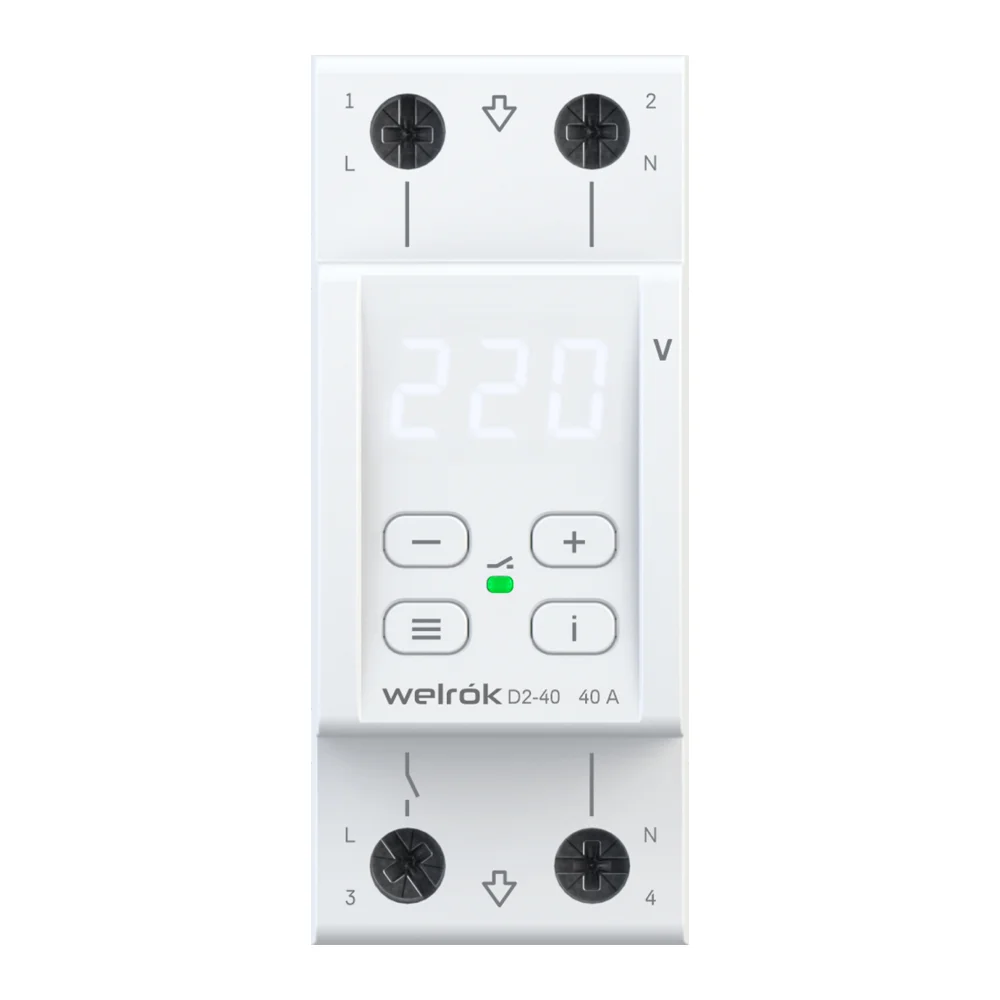

На корпусе реле имеется панель управления и табло, отображающее значение текущего напряжение в сети. Самостоятельно можно выполнить следующие настройки:
- отрегулировать время отключения нагрузки;
- определить задержку на включение;
- настроить пределы отключения;
- определить количество срабатываний подряд;
- настроить яркость дисплея;
- отрегулировать гистерезис напряжения;
- поправить напряжение на экране.

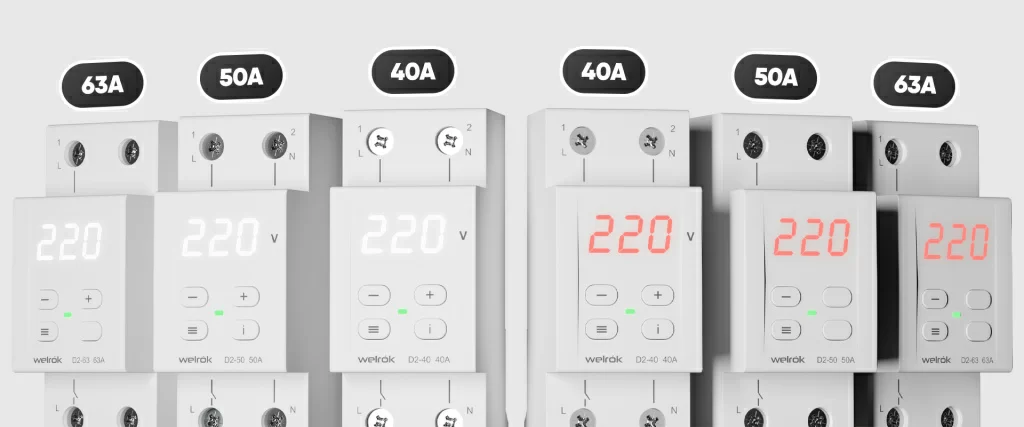

Чтобы защитить настройки, в реле Welrok предусмотрена опция блокировки кнопок. Также пользователи имеют доступ к журналу аварий, в котором хранятся сведения о 100 последних срабатываниях. Это позволяет оценить эффективность работы реле и откорректировать настройки. На текущий момент можно купить реле напряжения Welrok, которые функционируют при различных токах и нагрузках:
- мощность нагрузки — 8000–13900 ВА;
- номинальный ток — 40–63 А.
Температура эксплуатации варьируется в диапазоне от –5 °С до +45 °С. Реле не боятся запыления, но могут быть чувствительны к воздействию конденсата. Поэтому лучше всего их устанавливать в защищенных шкафах со стандартными DIN-рейками.

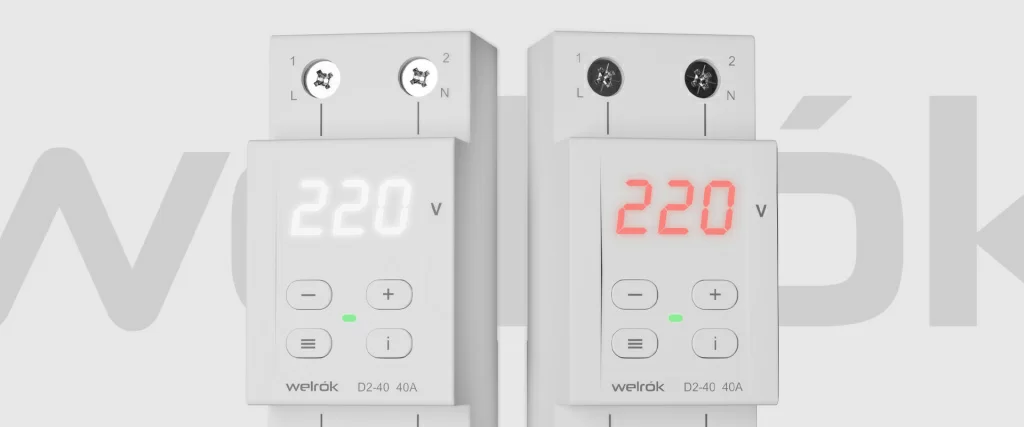

В продаже однофазные реле Welrok со спаренными модулями представлены в двух версиях D2 RED и D2. При общем сходстве основных характеристик у этих модификаций отличие заключается в наличии индикации. Она имеется у реле D2 RED.
Даже при наличии стабилизаторов нецелесообразно отказываться от реле напряжения Welrok, характеристики которых позволяют защитить разное оборудование.
Как выбрать и настроить реле Welrok
Дело в том, что бытовая и осветительная техника по-разному реагирует на отклонения напряжения в сети. Наиболее чувствительна к перепадам видео- и аудиотехника и компьютеры. Вторая категория — стиральные, посудомоечные машины, холодильники, кондиционеры. Самые устойчивые к скачкам духовые шкафы и водонагревательные баки, которые выдерживают широкий диапазон отклонений.
Чтобы при незначительных скачках, которые чувствительны только для первой категории, не отключать все остальные приборы, целесообразно использовать дифференцированный подход. Для защиты от перепадов в этом случае рекомендуется устанавливать 3 отдельных реле. Это позволит индивидуально настроить параметры отключения для разных групп бытовых приборов.
Этот способ защиты реализуют на стадии строительства или ремонта, когда есть возможность правильно развести проводку по дому или квартире. В остальных ситуациях реле настраивают по параметрам первой группы бытовой техники, которая наиболее чувствительна к сетевым отклонениям.
