Поддержание температуры в электрических котлах и системах обогрева трубопроводов с Terneo RK

При установке обогревательного котла большой мощности или систем обогрева трубопроводов можно существенно сэкономить, подключив его через терморегулятор Terneo RK. Устройство так же будет эффективным при модернизации старого котла, обогреве канализационной системы в зимний период или же при поддержании нужной температуры в системе водяной «Теплый пол».

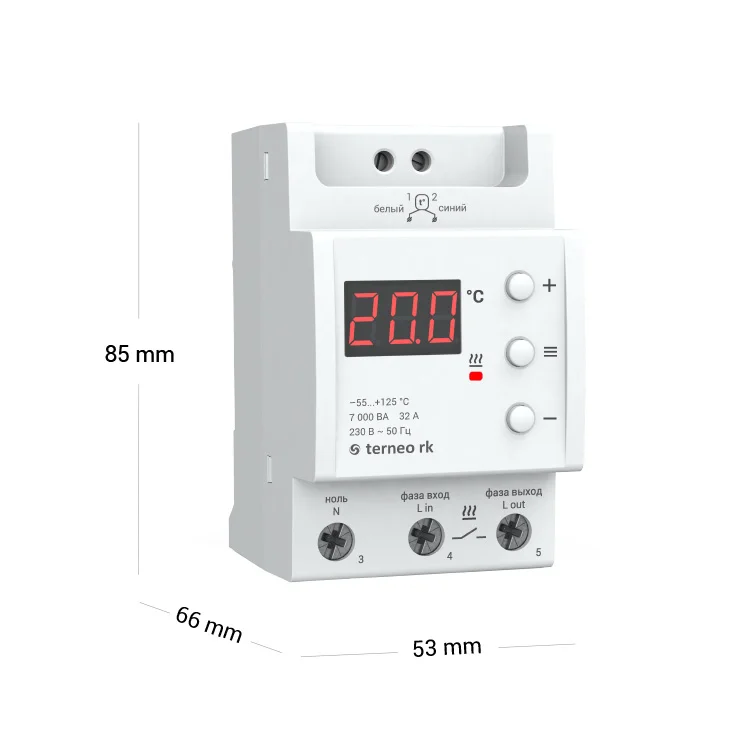

Регулятор предназначен для поддержания обогревательными приборами постоянной температуры, установленной в диапазоне от -55 до 125 °С. Особенностью данного терморегулятора является то, что он может работать с оборудованием очень большой мощности – до 7000 ВА и выдерживать силу тока  достигающую  32А.

Простое и понятное управление

Настройка регулятора происходит при помощи 3-х кнопок:

• Просмотр установленной температуры (первичное нажатие) и увеличение ее параметров (повторное нажатие «+»);
• Установка гистерезиса;
• Просмотр установленной температуры (первичное нажатие) и уменьшение ее параметров (повторное нажатие «-»).

При этом все данные и системные уведомления выводятся на яркий цифровой экран.

Установка терморегулятора Terneo RK

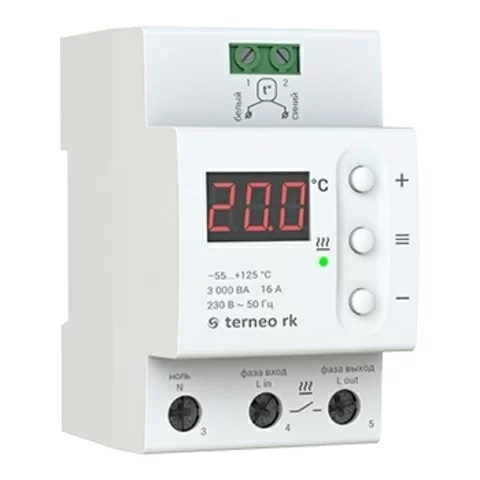

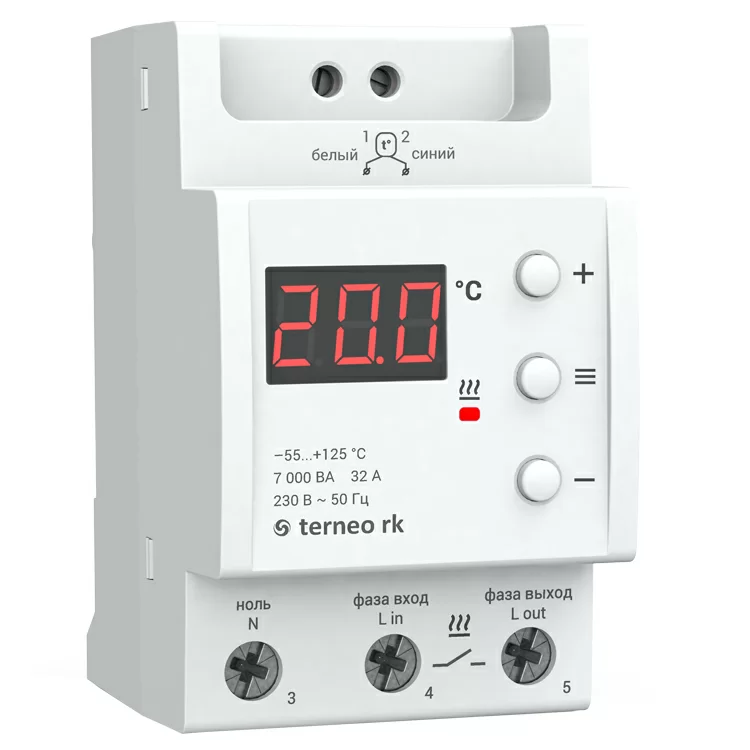

Поставляемый комплект устройства включает сам регулятор, цифровой датчик контроля температуры D18 с проводом, гарантийный талон, техническую документацию и подробную инструкцию по монтажу и работе.

Регулятор монтируется в специальный шкаф, позволяющий легко производить манипуляции по его подключению и настройке. В монтажном шкафу должна присутствовать DIN-рейка минимальной шириной 35 см - непосредственно к ней крепится прибор. Затем подводятся провода питания регулятора, датчика температуры и нагрузки, то есть провода питающие оборудование, которое планируете контролировать.

Для избежания короткого замыкания и поражения людей электрическим током, при монтаже терморегулятора terneo rk обязательно подключение УЗО и устройства автоматического отключения.

Данные о температуре на регулятор  поступают от цифрового датчика из комплекта, который устанавливается в месте контроля оборудования. Длина провода от датчика к регулятору, идущего в комплекте, составляет 4м  - этим параметром ограничено расстояние от датчика до терморегулятора. Но возможно его укорачивание или удлинение не более чем до 20м. При установке датчика следует учитывать возможность его замены – поэтому место должно быть достаточно легко доступным.

Если ток нагрузки превышает 2/3 максимального тока, указанного в техпаспорте терморегулятора, то нагрузку необходимо подключать к регулятору через силовое реле, рассчитанное на данный уровень тока.

Требования к месту  установки терморегулятора:

• Внутри помещения с исходной температурой от -5 до +45;
• Высота от пола 0,5-1,7 м;
• Минимальна вероятность попадание любой влаги;
• Отсутствие пыли.

При монтаже в помещениях, которым свойственна повышенная влажность (ванная, кухня, туалет и прочие) обязательно поместить прибор в короб со степенью защиты IP45 по ГОСТ 14254.

Установка гистерезиса – возможность продлить срок эксплуатации

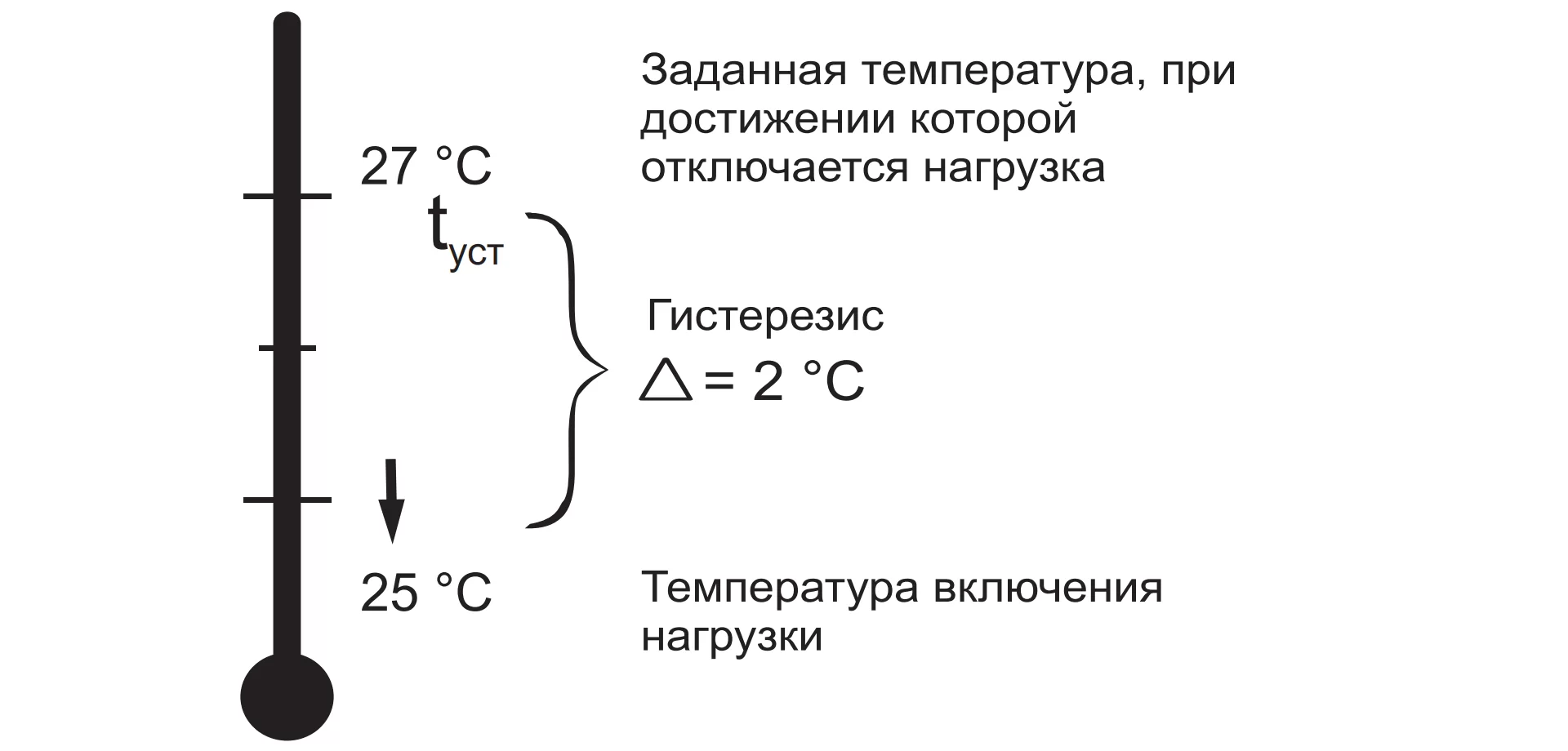

Гистерезис – разница между температурой включения и отключения контролируемого прибора. То есть, если нам нужно, чтобы температура в котле поддерживалась в диапазоне 40-50 °С, гистерезис будет 50-40=10 °С

Для более длительного срока эксплуатации реле регулятора (то есть меньшего количества его включений/отключений) устройство позволяет установить гистерезис температуры в диапазоне от 0,5 до 25°С.

Дополнительные особенности

Терморегулятор terneo rk совместим с аналоговым температурным датчиком NTC R10 и может работать с ним в диапазоне -30 до +90 °С.

Меры безопасности

Для защиты регулятора от внутреннего перегрева заложен механизм его автоматического отключения в случае превышения температуры внутри корпуса более чем на 80оС. При этом на экране высветится соответствующая индикация. При снижении температуры до 60оС регулятор вновь включится.

Также регулятор сообщит соответствующей индикацией о неполадках с датчиком либо о его обрыве. При этом само устройство переходит в «Процентный» режим работы - регулятор будет включать устройство обогрева на указанный процент времени в 30-минутном цикле. Например, при параметре 50% обогрев будет каждые 15 минут включен и следующие 15 минут отключен. Заводская установка в этом режиме 50%, но ее можно изменить регулировкой с панели управления. Контроль температуры при этом режиме отсутствует.
