Даже одноразовый скачек напряжения в сети может полностью вывести из строя дорогостоящую технику. Такие перепады напряжения опасны для телевизоров, холодильников, компьютерной техники и других электроприборов. Но даже если устройство сохранило свою работоспособность – регулярные перепады напряжения в сети существенно сократят срок его службы. Такая ситуация особенно характерна для местностей с устаревшими электросетями и исчерпавшим свой ресурс оборудованием в подстанциях.
Помимо этого к резким скачкам напряжения могут привести такие экстремальные ситуации, как:
-
падение оборвавшегося «нулевого» провода на другой, являющийся «фазой» в воздушных ЛЭП;
-
неравномерное распределение нагрузки по фазам, вызванное подключением к одной из фаз какого-либо мощного потребителя (так называемый «Перекос фаз»).

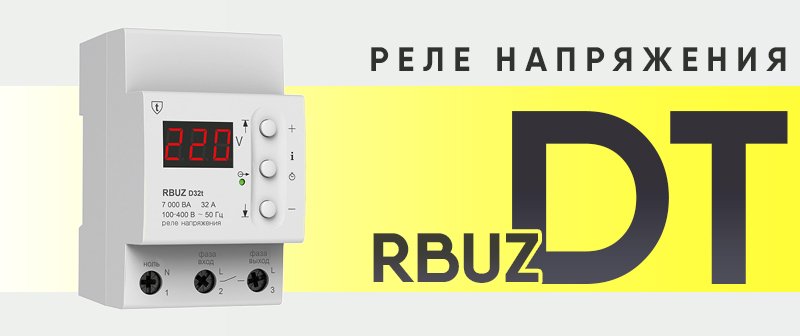

Профилактика перепадов напряжения с реле RBUZ Dt
Для предотвращения поломки техники при перепадах напряжения в сети используются реле напряжения RBUZ. Данные устройства не являются стабилизаторами напряжения: в их задачи входит отключить контролируемый прибор на промежуток времени, достаточный для стабилизации напряжения до безопасного уровня. Этот промежуток может быть разным, в зависимости от модели реле, контролируемого оборудования и пользовательских настроек. Тип устройства подбирается под параметры оборудования, которое через него будет подключаться.
Линейка реле RBUZ Dt представлена 5 моделями (25t, 32t, 40t, 50t, 63t), отличающимися по номинальному току нагрузки, мощности, току потребления, а также по типу механизма работы реле: электромагнитное или поляризованное.
Монтаж реле напряжения RBUZ Dt
Подключаемое Реле RBUZ Dt предполагает монтаж на DIN-рейку в специальный монтажный шкаф внутри помещения. Обязательные условия к месту монтажа:
-
отсутствие вероятности попадания влаги;
-
высота от уровня пола – 0,5-1,7 м;
-
температура воздуха в момент подключения – от -5 до +45°С.
При подключении реле в помещениях с повышенным уровнем влажности (ванная, кухня и прочие) необходимо обеспечить защиту от пыли и брызг не ниже IP45 по ГОСТу 14254.
Для защиты от коротких замыканий, а так же от поражения людей током необходимо подключить реле после автомата отключения и УЗО.
Настройка реле RBUZ Dt
При подключении реле к электричеству на его экране отобразится текущий показатель уровня напряжения в сети. Если он в допустимых пределах – реле подаст напряжение на контролируемый прибор и он заработает. Если напряжение в электросети окажется выше или ниже допустимого предела – прибор укажет на это соответствующими индикаторами.
В устройство уже заложены показатели нижнего и верхнего пределов «по умолчанию», но их можно изменить вручную, отрегулировав кнопками «+» и «-» на панели реле. Для перехода между пунктами функционального меню прибора используют среднюю кнопку на его панели. Отключение режима настройки происходит через 5 с после последнего нажатия любой из кнопок.
При помощи функционального меню можно посмотреть журнал аварийных срабатываний, изменить время задержки включения напряжения, откорректировать показания напряжения на экране, посмотреть версию прошивки устройства.
Одновременным нажатием трех кнопок в течение 12 с можно сбросить параметры устройства к заводским настройкам.
Безопасность и защита от перегрева
Корпус реле изготовлен из самозатухающего полимера, поэтому возгорание его при аварийных ситуациях невозможно. В качестве комплектующих для производства реле напряжения RBUZ используются материалы известных проверенных компаний, например, Samsung, HTC. Используемые конденсаторы производства немецкой фирмы EPCOS по сравнению с большинством, используемых в аналогичном оборудовании, теряют емкость в 4 раз медленнее, следовательно, и срок службы устройства по сравнению с аналогами в 4 раза дольше.
Тем не менее, в устройстве заложены механизмы защиты от перегрева: при достижении температуры внутри корпуса 80°С произойдет аварийное отключение реле, индикатор на экране выдаст соответствующее сообщение, а при нажатии на среднюю кнопку выдаст показания внутреннего температурного датчика. После снижения температуры до 60°С реле включится автоматически. При срабатывании термозащиты более 5 раз подряд реле заблокируется до выполнения двух условий: снижение температуры до 60°С и нажатия на любую кнопку.
Технические характеристики реле RBUZ Dt
| № п/п | Параметр | RBUZ D25t | RBUZ D32t | RBUZ D40t | RBUZ D50t | RBUZ D63t |
| 1 | Номинальный ток нагрузки | 25 А (мах 30 А в течении 10 мин.) | 32 А (мах 40 А в течении 10 мин.) | 40 А (мах 50 А в течении 10 мин.) | 50 А (мах 60 А в течение 10 мин.) | 63 А (мах 80 А в течение 10 мин.) |
| 2 | Номинальная мощность нагрузки | 5 500 ВА | 7 000 ВА | 8 800 ВА | 11 000 ВА | 13 900 ВА |
| 3 | Ток потребления при 230 В (полный) | не более 78 мА | не более 65 мА | |||
| 4 | Время отключения при превышении | 0,01 - 0,03 с | не более 0,04 с | |||
| 5 | Время отключения при понижении: ≥120 В / ≤120 В | не более 1,2 с / 0,01 - 0,03 с | не более 1,2 с / не более 0,04 с | |||
| 6 | Кол-во ком-ций под нагрузкой, не менее | 100 000 циклов | 10 000 циклов | |||
| 7 | Кол-во ком-ций без нагрузки, не менее | 1 000 000 циклов | 500 000 циклов | |||
| 8 | Тип реле | электромагнитное | поляризованное | |||
Реле напряжения RBUZ Dt в наличии. Оперативная доставка товаров как в так и в любые регионы.
