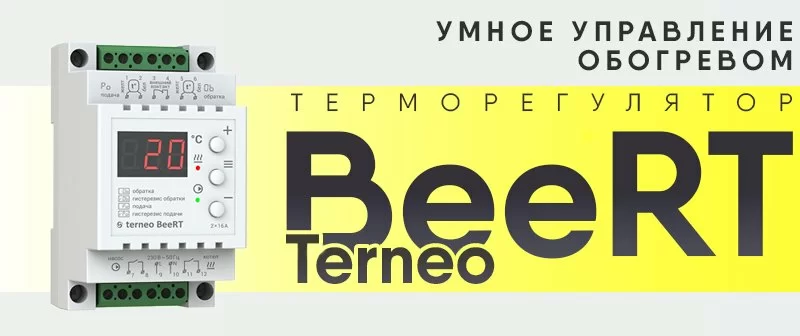

Существенно сэкономить на электроэнергии при подключении нагревательного котла поможет установка терморегулятора Terneo BeeRT. Прибор подходит для автоматизации ТЭНовых и электродных котлов. Также эффективной будет его установка для модернизации старых котлов. При регулировании работы циркуляционного насоса, терморегулятор будет контролировать температуру с двух датчиков - в выходящем и обратном трубопроводах. Контроль максимальной температуры жидкости на выходе из котла поможет не только защитить котел от перегрева, но и предотвратить ожоги людей. В зависимости от требуемых условий нагрев теплоносителя можно ограничить в очень широком диапазоне: от 5°С до 85°С.
Универсальный регулятор температуры
При подключении к нагревателю регулятора температуры Terneo BeeRT возможен дополнительный монтаж программатора – это позволит более гибко настроить автоматический режим работы устройства.
Установка терморегулятора Terneo BeeRT
Устройство монтируется в специальный шкаф на DIN-рейку, шириной не менее 35 см. В помещениях с повышенной влажностью регулятор необходимо помещать во влаго-и пыле-защитную оболочку (не менее IP55 по ГОСТУ 14254). Датчики, провода питания регулятора и нагрузки подключаются строго в соответствии с указаниями в инструкции.
Требования к месту монтажа регулятора:
- внутреннее помещение;
- высота 0,5-1,7м от уровня пола;
- температура окружающей среды во время монтажа в диапазоне от -5°С до 45°С;
Начинать монтаж терморегулятора можно только после проверки работоспособности установленного котла. Чтобы предупредить короткие замыкания и поражения людей током, обязательно подключение УЗО и автоматического выключателя.
Настройка терморегулятора Terneo BeeRT
Управление регулятором производится при помощи 3-х кнопок:
- увеличение значения параметра (кнопка «+»)
- выбор регулируемого параметра для программирования
- уменьшение значения параметра (кнопка «-»)
С их помощью можно настроить температуру подачи теплоносителя, «обратки» и гистерезис температуры в обоих трубопроводах. Для удобства пользователя расшифровка всех индикаторов продублирована на лицевой панели прибора.
Гистерезис – разница между температурами включения котла и той, которая установлена как требуемая (то есть та, при которой нагрев отключится). Чем больше гистерезис – тем реже срабатывает реле включения/отключения обогревателя, следовательно, больше срок службы устройства и меньше затраты электроэнергии. Чем меньше гистерезис – тем точнее будет поддерживаемая температура, но обогреватель будет чаще включаться. Регулятор terneo BeeRT позволяет установить гистерезис в широком диапазоне от 1°С до 30°C, но наиболее часто используют следующие показатели: «обратка» в диапазоне 2-6°С, «подача» - 5-10°С.
Управление циркуляционным насосом
Для предотвращения локального скопления нагретого теплоносителя в одной точке и, соответственно, ложного срабатывания реле прибора, терморегулятор включает циркуляционный насос на 60с раньше, чем обогреватель. Выключение происходит в обратной последовательности: сначала отключается обогрев, а затем, через 60с, отключается циркуляционный насос. Такая процедура исключает нерациональное включение нагревателя, а, следовательно, снижает расходование электроэнергии.
Программатор температуры
Терморегулятор Terneo BeeRT поддерживает работу через программатор температуры. Его использование помогает сэкономить еще до 50% электроэнергии. Такой показатель достигается за счет снижения температуры в период отсутствия жильцов в доме, а также возможности корректировки нагрева в зависимости от стоимости электроэнергии в разное время суток (если установлен в доме многотарифный счетчик электроэнергии).
Безопасность терморегулятора
В устройстве заложены механизмы отключения в случае перегрева внутри его корпуса. Кроме того, важно, чтобы коммутируемый регулятором ток, был не более 2/3 максимального указанного в паспорте. Если этот показатель превышает указанный, то нагрузку (то есть регулируемый прибор нагрева) необходимо подключить через силовое реле, рассчитанное на данный ток (контактор).
Технические характеристики терморегулятора Terneo BeeRT
| № п/п | Параметр | Значение |
| 1 | Пределы регулирования | 5...85 °C |
| 2 | Максимальный ток нагрузки |
2 х 16 А |
| 3 |
Максимальная мощность нагрузки |
2 х 3 000 ВА |
| 4 |
Напряжение питания |
230 В ± 10% |
| 5 |
Масса в полной комплектации |
0,26 кг ± 10% |
| 6 |
Габаритные размеры |
80 х 90 х 54 |
| 7 |
Датчик температуры |
DS18B20 (D18) |
| 8 | Длина соед. кабеля датчика | 4 м |
| 9 |
Кол-во ком-ий под нагр., не менее |
50 000 циклов |
| 10 |
Кол-во ком-ий без нагр., не менее |
20 000 000 циклов |
| 11 | Температурный гистерезис регулируемый |
1 - 30 °C |
| 12 |
Ток потребления при 230 В |
не более 101 mA |
| 13 |
Степень защиты по ГОСТ 14254 |
IP20 |
Терморегулятор Terneo BeeRT в наличии. Оперативная доставка товаров как в так и в любые регионы.
