Трехфазные двигатели чаще используются на промышленном оборудовании, но в бытовых условиях тоже можно встретить агрегаты, имеющее «сердце», требующее трехфазной сети. Как правило, это дорогостоящее крупногабаритное оборудование (мощные обогреватели, холодильники, станки в домашних мастерских и пр.) Поэтому важно уберечь их от перепадов напряжения в сети, а также от перекоса фаз – такие ситуации могут полностью вывести его из строя.
Для этих целей, в случае трехфазных двигателей, используется реле напряжения RBUZ 3F. Принцип работы данного устройства: отключать контролируемое устройство (нагрузку) при наступлении в сети аварийной ситуации (принцип отсекателя), а через заданное время, после восстановления стабильной работы сети, включать автоматически.

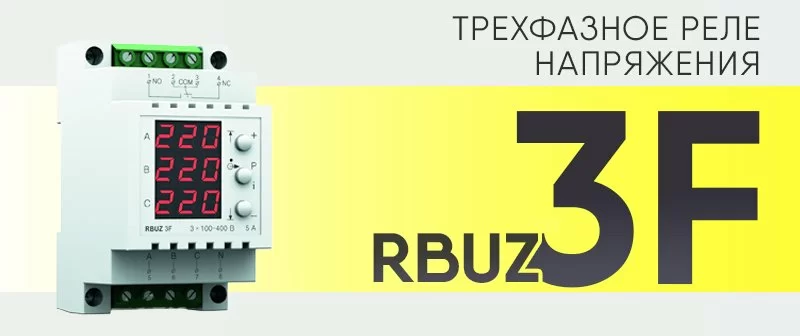

Надежный контроль с помощью реле напряжения RBUZ 3F
Особенностью работы данного реле является его способность контролировать последовательность фаз, по отдельности напряжение в каждой из фаз и отсутствие асимметрии в фазах.
Монтаж и подключение реле RBUZ 3F
Устройство крепится на DIN-рейку в монтажный ящик. Для начала его работы достаточно подведения к нему одной фазы и «нуля» - в таком варианте оно будет функционировать как однофазное реле. Если к нему для контроля подключается трехфазное оборудование – его необходимо подвести через контактор (приобретается дополнительно к комплекту реле).
Требования к месту установки реле:
- внутреннее помещение;
- минимальная вероятность попадания влаги (во влажных помещениях нужно обеспечить степень защиты, указанную в IP55 по ГОСТ14254);
- температура воздуха во время подключения -5-45°C
- высота над уровнем пола 0,5-1,7 м.
Для защиты от короткого замыкания и поражения людей током реле необходимо устанавливать после автомата выключения и УЗО.
Важно подключать реле только после подключения контролируемого оборудования и проверки его корректной работы.
Индикация на экране реле и его настройка
После подачи напряжения на реле на экране устройства отображаются три показателя: напряжение на каждой из фаз. Если эти показатели не превышают заданных границ – реле активирует подачу напряжения на контролируемый прибор. Если напряжение сети выходит за пределы заданных границ – прибор сигнализирует об этом соответствующими индикаторами на экране и не позволяет включиться контролируемому прибору до урегулирования параметров сети.
В заводских настройках диапазон нормальных показателей напряжения задан в пределах от 198 В до 242 В. Но эти границы можно изменить вручную, действуя по инструкции к прибору. При настройке показателей границ следует ориентироваться на инструкции к контролируемому прибору.
Также можно отрегулировать время задержки, на которое реле отсекает работу контролируемого прибора при наступлении аварийной ситуации. При заводских настройках это время составляет 3с. Но, например, при контроле холодильного оборудования, в котором присутствует компрессор, для увеличения срока его службы производитель рекомендует устанавливать время задержки 120-180 с.
Аналогичным образом настраиваются следующие параметры:
- напряжение перекоса фаз в пределах 10- 80 В (заводские настройки 20В);
- время отключения при асимметрии фаз в пределах 0-30с (заводские настройки 1с);
- последовательность чередования фаз (on/off, заводские on);
- контроль отсутствия фаз (on/off, заводские on);
- поправка показателя напряжения в пределах +-20 В (заводские настройки 0 В);
- тип отсчета задержки включения (с момента отключения реле или с момента восстановления нормальных параметров сети (последнее в заводских настройках)).
Кроме этого, можно включить профессиональную модель времени отключения с учетом безопасных по длительности и величине отклонений напряжения.
При желании все показатели можно сбросить к заводским настройкам.
Подробную таблицу по настройке параметров прибора можно увидеть в инструкции.
Журнал аварийных событий
Последние 100 аварийные ситуации прибор фиксирует в журнал внутренней энергонезависимой памяти. При одновременном наступлении нескольких аварийных ситуаций – в журнал будет записана наиболее значимая.
Журнал можно просмотреть на экране устройства. Каждое событие будет содержать следующую информацию:
- номер события в журнале (отсчитывается с последнего по времени);
- код события;
- величина отклонения;
- показатели напряжения по каждой из фаз с выделением тех, по которым произошли отклонения.
При необходимости журнал можно очистить.
Технические характеристики реле RBUZ 3F
| № п/п | Параметр | Значение |
| 1 | Пределы напряжения |
верхний 220 280 В нижний 120-210 В |
| 2 |
Время отключения при превышении напряжения |
не более 0,04 с |
| 3 |
Время отключения при понижении напряжения |
не более 1 с (>120 В) не более 0,04 с (<120 В) |
| 4 |
Задержка включения напряж. |
3-600 с |
| 5 |
Перекос (асимметрия) фаз |
10-80 В |
| 6 |
Время отключения при перекосе фаз |
0-30 с |
| 7 |
Мах ток нагрузки |
5А |
| 8 | Мах мощность нагрузки | 1 000 В |
| 9 |
Напряжение питания |
не менее 100 В не более 420 В |
| 10 |
Масса |
0,15 кг |
| 11 | Габаритные размеры |
66 * 90 * 52 мм |
| 12 |
Кол-во ком-ций под нагр., не менее |
50 000 циклов |
| 13 |
Кол-во ком-ций без натр., не менее |
20 000 000 циклов |
| 14 |
Степень защиты по ГОСТ 14254 |
IP20 |
Реле напряжения RBUZ 3F в наличии. Оперативная доставка товаров как в так и в любые регионы.
