Высокоточный терморегулятор для инкубатора Terneo EG

Для успешного вывода птиц из яиц в инкубаторе необходимо тщательно следить за внутренним микроклиматом устройства. Речь идёт о температуре, вентиляции и влажности. Режимы этих параметров должны меняться в соответствии со стадией созревания яйца. Резкие перепады температуры здесь недопустимы. Любые отклонения величин от необходимых могут привести к потере приплода.

Для исключения перегревов/резких перепадов температур, благодаря ручной настройке, используют специализированные терморегуляторы, такие как Terneo EG.

Назначение и технические характеристики терморегулятора

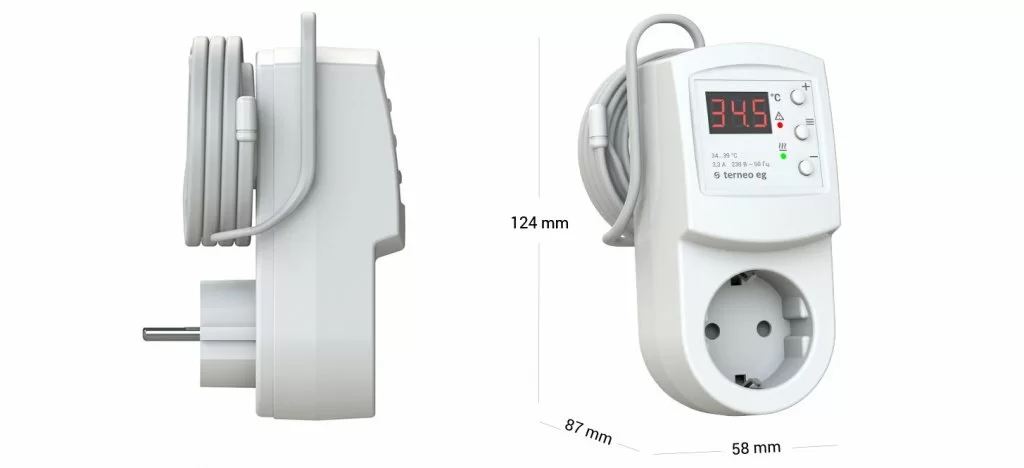

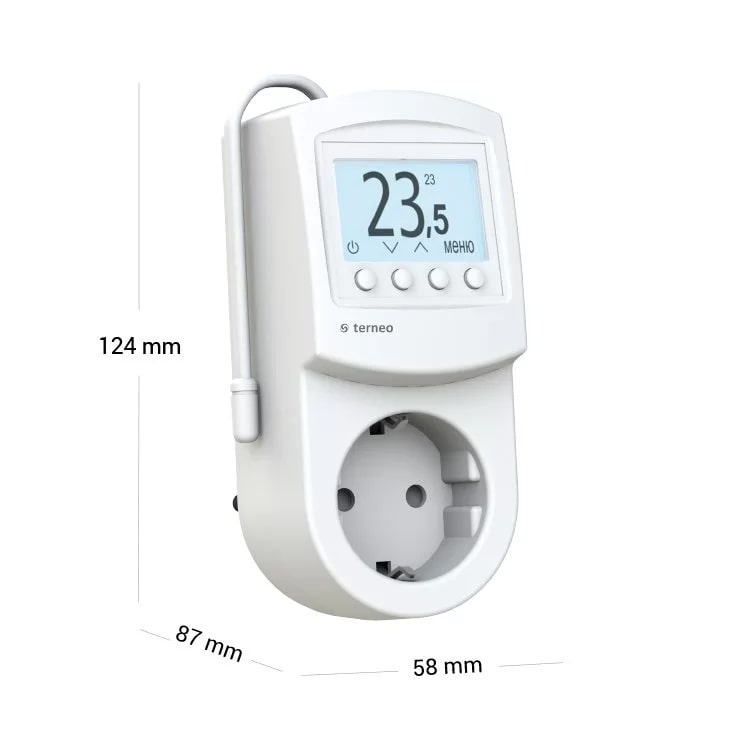

Электронный терморегулятор для инкубатора Terneo EG:

• Высокоточный благодаря функции самообучения и ПИД-регулятору;

• С функцией оповещения звуковым сигналом в случае отклонения от заданной температуры;

• Блокировка кнопок регулятора температуры застрахует от случайного изменения установленных параметров;

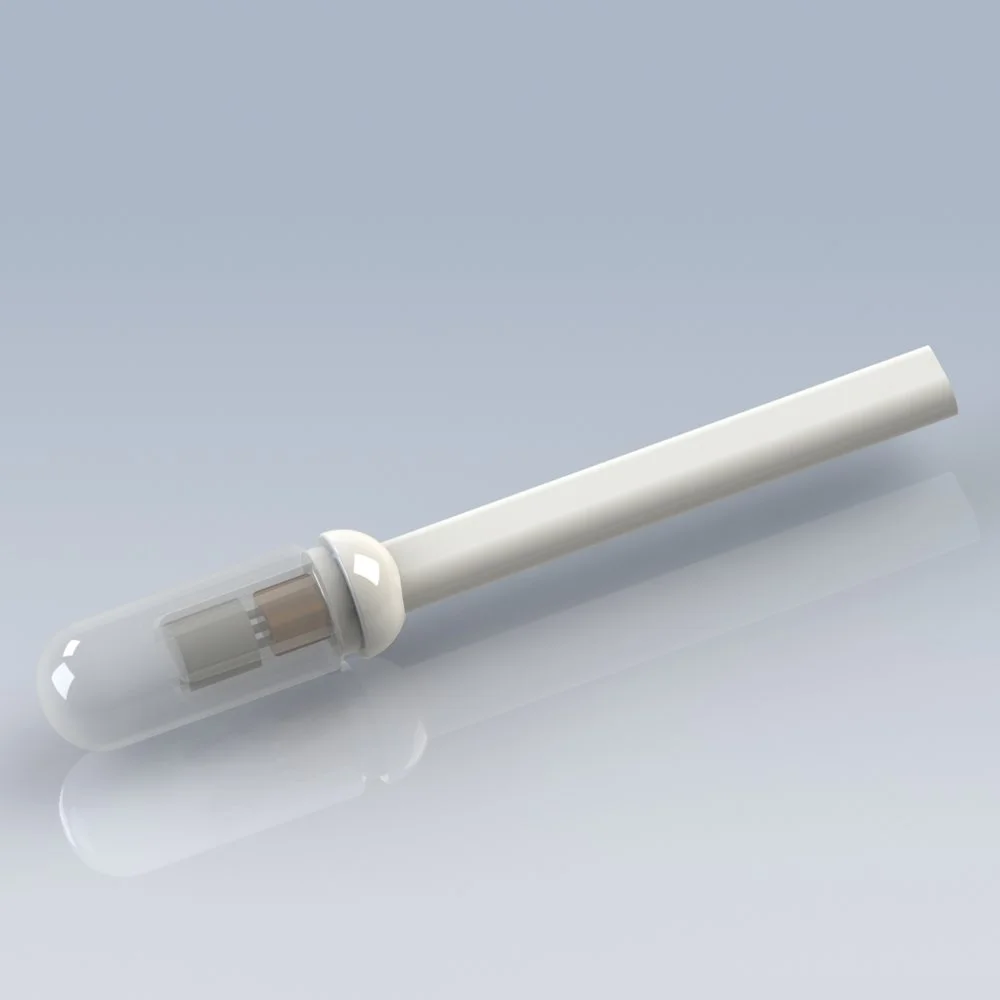

• Встроенный датчик температуры длиной 2 м;

• Температура окружающей среды при монтаже -5…+45°С;

• Защита от внутреннего перегрева устройства.

Как подключить терморегулятор к инкубатору

Терморегулятор необходимо располагать внутри помещения и снаружи инкубатора, чтобы исключить попадания влаги на прибор.

Датчик температуры терморегулятора следует располагать следующим образом:

1. Опустить через отверстие внутрь инкубатора, при необходимости удлинить провод датчика;

2. Расположить датчик и термометр на уровне верхнего края яиц, не касаясь их;

3. Относительно нагревательных ламп расположить датчик ниже минимум на 5 см;

4. Включить инкубатор в розетку терморегулятора и его в сеть.

Важно! Для точности измерения на датчик не должно попадать прямое излучение от ламп или вентилятора.

Схема терморегулятора для инкубатора

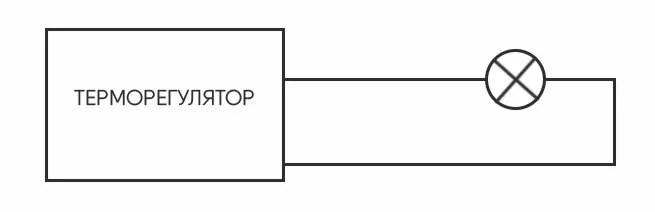

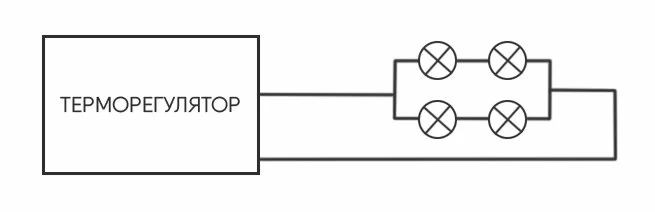

Первый способ. Смотрите схему ниже.

Этот способ более надёжен для сохранения яиц и электроники терморегулятора. При перегорании одной лампы терморегулятор продолжит работу в обычном режиме.

Второй способ. Смотрите схему ниже

Здесь использованы два ТЭНа вместо ламп, соединённых параллельно. Такая схема более надёжна, так как при перегорании одного из ТЭНов, второй остаётся работоспособным и поддерживает нужную температуру.

Настройка терморегулятора для инкубатора

Регулирование температуры

Температура по умолчанию настроена на 37°С. Чтобы просмотреть и поменять значения, нажмите «+» или «-». Диапазон температур от 34°С до 39°С с шагом 0,1.

Просмотр и сброс значения отклонения температуры от заданной

Короткое нажатие на среднюю кнопку покажет максимальный скачок температуры от заданного значения. Длинное нажатие средней кнопки позволит сбросить максимальное значение.

Выбор режима управления

Терморегулятор имеет два режима управления нагревателем: «rEL» - релейный, «Pid» - со ПИД-регулятором.

При релейном режиме поддержание температуры осуществляется с помощью подачи или снятия напряжения на нагрузке. Использование режима ПИД-регулятора позволяет чётко контролировать температуру. В этом режиме мощность на выходе будет зависеть от отклонения температуры от заданной.

По умолчанию установлен релейный режим. Выбор режима осуществляется удержанием средней кнопки более 6 с.

Обучение терморегулятора

Поместите в инкубатор воду по количеству эквивалентную теплоёмкости такого же количества яиц. Теплоёмкость яйца – 3,18 к Дж, теплоёмкость воды – 4,187 кДж. То есть 465 г воды примерно равно одному десятку.

Установите терморегулятор на режим обучения путём удерживания кнопок «+» и «-» при включении и появлении «ОБУ» на индикаторе.

Процесс обучения будет также отображён на дисплее в процентах выполнения программы.

По окончании обучения прибор сам перейдёт в рабочий режим с новыми параметрами. Если вы хотите сами прекратить обучение, то просто отключите его из сети.

Терморегуляторы Terneo EG имеются в наличии в нашем интернет магазине. Оперативная доставка товаров как в так и в любые регионы.

Автор статьи

Антон Мозолевский

Специалист по системам электрообогрева, стаж более 14 лет
