Комбинированные счетчики воды

Если на объекте прогнозируется расход воды в широком диапазоне, то есть её объёмы постоянно меняются, для учета рекомендуется использовать комбинированный водосчетчик. Его конструктивные особенности обеспечивают необходимую точность измерений при непостоянном уровне расхода, который может неоднократно изменяться в течение суток.

Комбинированный счетчик воды совместим с автоматизированными системами контроля и способен работать как в напорных трубопроводах, так и в системах водоснабжения. Такие приборы учета имеют широкую область применения — ЖКХ, производственные, муниципальные и коммерческие объекты, сельскохозяйственные предприятия и пожарные распределительные сети.

Конструкция комбинированного счетчика и принцип работы

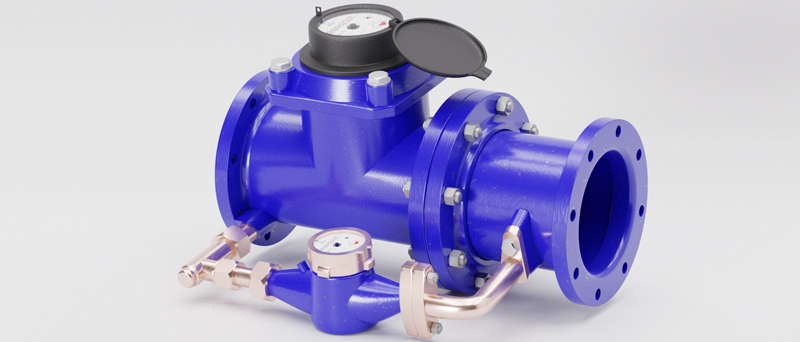

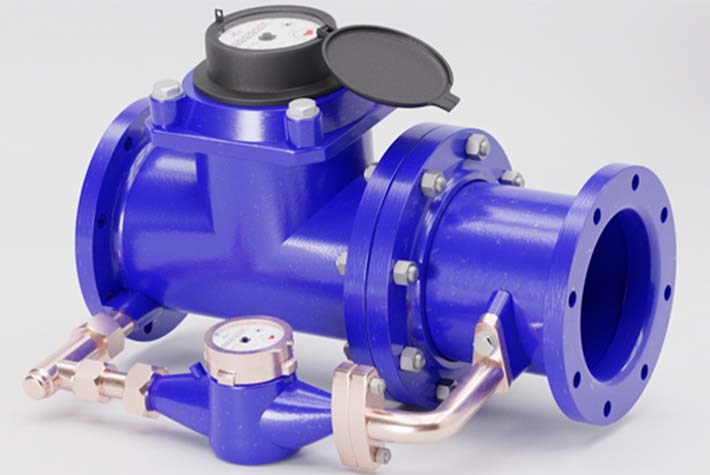

Основная особенность приборов этого вида, что в них совмещены два счетчика — крыльчатый и турбинный, для контроля за расходом воды. Перенаправление потоков обеспечивает переключающий клапан, который оперативно реагирует на изменение давления в системе.

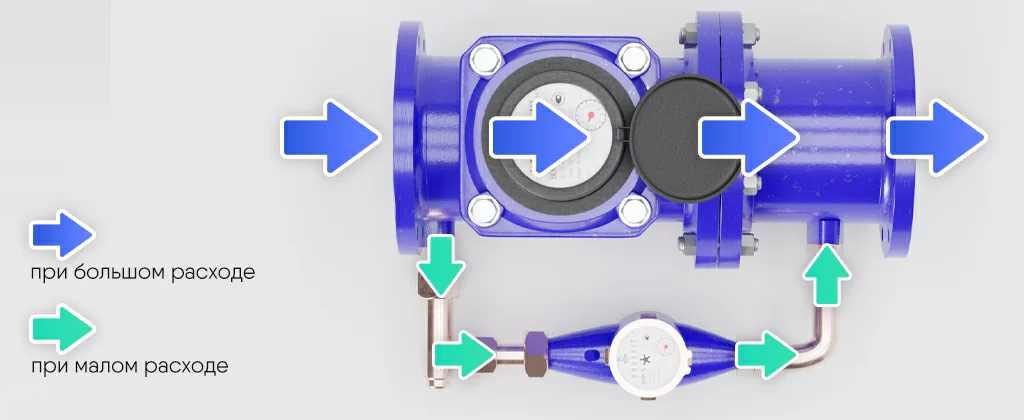

При снижении расхода клапан закрывает проход к водомеру большого диаметра и в автономном режиме переводит поток на счетчик меньшего диаметра. Возможность оперативного переключения между разными водомерами помогает снизить погрешность при измерениях.

Принцип функционирования водомеров большого и малого диаметра одинаковый. Он основан на считывании количества оборотов, как у турбины, так и у крыльчатки, которые пропорциональны прошедшему через прибор количеству воды. Считывание объемов и передачу информации на табло обеспечивают масштабирующие редукторы.

Для подключения к системам автоматического контроля используют комбинированные импульсные счетчики воды. Помимо учета, они выполняют еще одну важную функцию — формируют выходные импульсы в количестве, прямо пропорциональном количеству прошедшей через прибор воды. Эта информация считывается и обрабатывается на центральной панели управления.

Технологические и метрологические характеристики импульсных счетчиков обычно не отличаются от характеристик базовых моделей. Вся разница заключается в способе передаче информации о расходе воды. Незначительные отличия могут быть в размерах приборов. Разница обусловлена дополнительной комплектацией импульсных счетчиков, которая приводит к увеличению габаритов.

Комбинированные счетчики холодной воды подходят для эксплуатации при температуре от 5 до 50 °C. Это обобщенный интервал — точный диапазон температур зависит от модификации выбранного прибора. Допустимый предел относительной влажности составляет для них 80%, некоторые счетчики в зависимости от исполнения способны функционировать при 100%. Для определения расхода воды достаточно суммировать показания малого и большого водосчетчика.

Отличия комбинированных счетчиков разных модификаций

Комбинированный счетчик воды, купить который можно для разных условий эксплуатации, должен иметь соответствующие характеристики. Производители обычно разрабатывают несколько серий приборов, которые рассчитаны на разную нагрузку и подходят для подключения к трубопроводам с разным диаметром. Рассмотрим основные отличия на примере популярных счетчиков Декаст СТВК.

Эта линейка приборов, предназначенных для учета расхода воды, изготовлена с учетом строгих требований к точности измерений, надежности и имеет защиту от вероятного воздействия магнитных полей. Счетчики разных модификаций исполнены в одно- и двухкорпусном вариантах, что обеспечивает возможность подобрать прибор для монтажа в конкретных условиях.

Все приборы этой торговой марки выдерживают давление до 1,6 МПа и рассчитаны на работу в температурном диапазоне от 5 до 30 °C. Это одноканальные счетчики — рассчитаны на обслуживание одного трубопровода. Они имеют фланцевое подсоединение и дополнительно оснащены комплектом монтажных элементов.

СТВК-1

СТВК-1 50/15

Это однокорпусный комбинированный прибор учета, в котором крыльчатый и турбинный счетчики соединены последовательно. Диаметр условного прохода модели СТВК-1 50/15 составляет 50 мм. Этот счетчик относится к приборам метрологического класса «B», что позволяет устанавливать горизонтально или вертикально. Основные характеристики счетчика СТВК-1 50/15:

• монтажная длина без учета сгонов — 270 мм;
• номинальная производительность — 45 м³/ч;
• максимальная производительность — 90 м³/ч;
• порог чувствительности — 0,015 м³/ч;
• учитываемый минимум расхода воды — 0,03 м³.

Эта модель, как и комбинированные счетчики воды 50/20 от других производителей, не предназначены для подключения к автоматической системе контроля. Для этих целей предназначены другие приборы учета. К аббревиатуре добавлена маркировка «ДГ».

Аналоги СТВК-1 50/15 — другие комбинированные счетчики воды 50/20, цена которых выше стоимости приборов учета Декаст, имеют приблизительно такие же характеристики. Основная разница заключается в температурном диапазоне (увеличен верхний предел) и условном диаметре малого счетчика, который увеличен с 15 до 20 мм

СТВК 1 50/15 ДГ

От предыдущей модели этот счетчик отличается наличием МИД-сенсоров, позволяющих подключить прибор СТВК-1 50/15 ДГ к автоматизированной системе контроля. Все остальные характеристики у моделей СТВК 1 50/15 ДГ и СТВК 1 50/15 идентичны.

СТВК-2

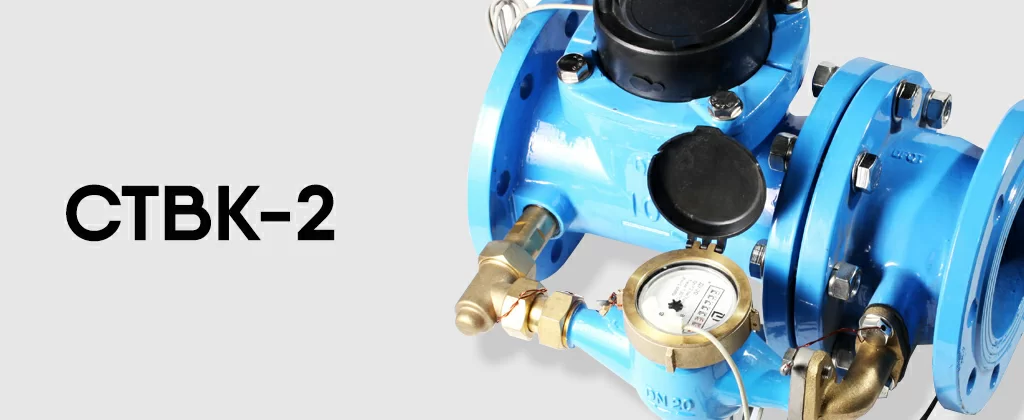

СТВК-2 80/20

Прибор изготовлен в двухкорпусном исполнении и имеет параллельное подключение турбинного и крыльчатого счетчиков. Несмотря на конструктивные отличия, комбинированный счетчик воды 80/20 тоже относится к метрологическому классу «B» и подходит для монтажа как в вертикальном, так и горизонтальном положении. Диаметр условного прохода у этой модификации увеличен до 80 мм. Основные параметры прибора учетаСТВК-2 80/20:

• учитываемый минимум расхода воды — 0,05 м³;
порог чувствительности — 0,02 м³/ч;
• монтажная длина без учета сгонов — 370 мм;
• максимальный расход воды — 200 м³/ч;
• номинальная производительность — 100 м³/ч.

Если нужен счетчик для подключения к автоматике, подойдет модель СТВК-2 80/20 ДГ.

СТВК-2 150/40

Для объектов, на которых вода расходуется в больших объемах, рекомендована модель СТВК-2 150/40. Максимальная производительность этого комбинированного водомера с условным диаметром 150 мм составляет 500 м³/ч. Порог чувствительности прибора — 0,055 м³/ч.

Какие модели комбинированных счетчиков подойдут для учета умеренно теплой воды

Если планируется, что температура воды может подняться выше 30 °C , рекомендуется использовать счетчики холодной воды комбинированные ВСХНКД. Их верхний температурный предел составляет 50 °C. При этом нужно учитывать, что эти модели тоже не подходят для учета горячей воды.
