Инфракрасная плёнка: виды, особенности, монтаж и подключение

Экономичный и эффективный обогрев объектов различного назначения способна обеспечить инфракрасная пленка. Она разработана для поддержания заданной температуры преимущественно внутри помещения. При этом ее область применения практически не имеет ограничений. Основное условие использования инфракрасной пленки для обогрева коммерческих, муниципальных, жилых и производственных объектов — совместимость с напольными покрытиями и другими видами строительных материалов.

Структура и принцип работы

Независимо от модификации системы обогрева этого вида изготавливают на основе высоко-эластичных полотен высокотемпературного температурного полиэстера. Отсюда и название — ИК–пленка, которое также отображает принцип работы. Нижняя основа и верхняя пленка начинают плавиться только при температуре 130°С.

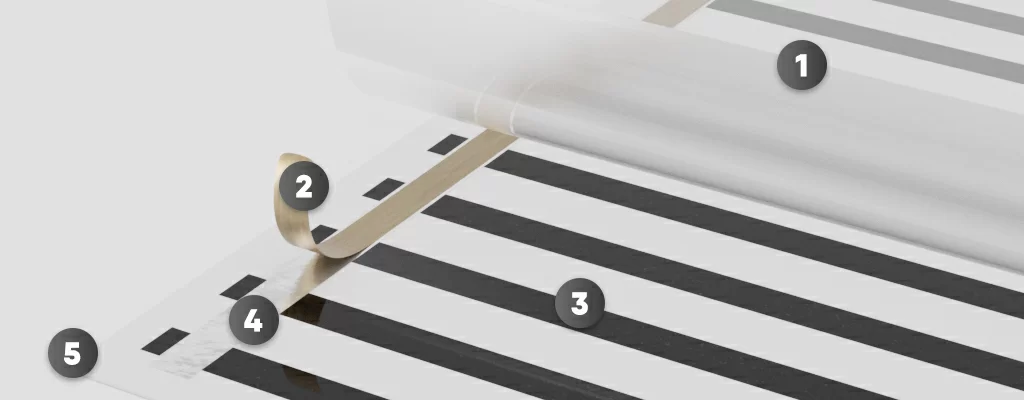

1. Ламинирующая поверхность
2. Медная токопроводящая жила
3. Карбоновые полосы
4. Серебряная шина
5. Основная поверхность

Инфракрасные пленки, купить которые можно для объектов с любой площадью, нагревают помещения волнами длинного спектра. Именно это излучение абсолютно безопасно для человека.

Сами ИК–волны излучают карбоновые полосы, запаянные между пленками из полиэстера. Эти элементы последовательно соединены медно-серебряной шиной и функционируют независимо друг от друга. Выход из строя одной или даже нескольких карбоновых полос никак не повлияет на работоспособность системы.

ИК–волны поднимают температуру предметов в помещении, а не воздуха. Благодаря этой эксплуатационной особенности инфракрасная нагревательная пленка относится к инерционным системам, обеспечивающим эффективный и экономичный расход электроэнергии. Их устанавливают вместе с терморегуляторами, контролирующими температуру в помещениях и повышающими КПД.

Эти системы бывают резистивными и саморегулирующимися. Режим работы резистивных ИК–пленок не зависит от температуры окружающих предметов, поэтому они расходуют больше энергии. Наилучшая инфракрасная пленка имеет функцию саморегулирования, благодаря которой способна самостоятельно контролировать силу нагрева. Эта опция есть у систем AlfaRedFilm.

Саморегулирующаяся инфракрасная пленка, принцип работы которой основан на изменении токопроводящей способности в зависимости от окружающей температуры, не боится запирания мебелью. Это огромный плюс, обеспечивающий свободу действий при ее укладке. Ведь обычная (резистивная) ИК–пленка способна прожечь напольное покрытие в местах, где на нее установлены предметы.

Потребление инфракрасной пленки во многом зависит от ее номинальной мощности и размеров, а также режима работы. Более экономно расходуют энергию системы обогрева AlfaRedFilm. Пленки AlfaFilm при правильном монтаже тоже позволяют ощутимо снизить расход электричества.

Область применения

Резистивная или саморегулируемая инфракрасная пленка для пола, цена которой зависит от функционала и мощности, также подходит для монтажа на стенах и потолках (в том числе и из гипсокартона). Ее применяют как для вспомогательного, так и основного обогрева. Область применения инфракрасных пленок — от теплиц, саун, курятников до жилых, складских и общественных помещений.

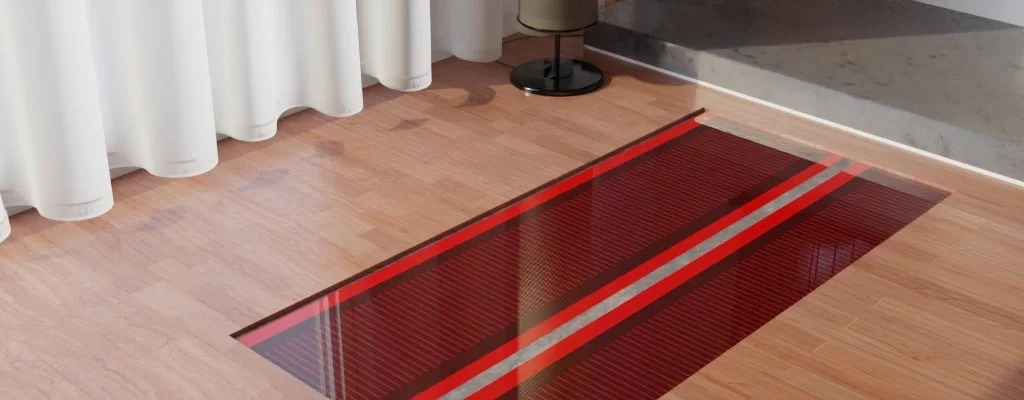

Монтаж

Чтобы обеспечить эффективный нагрев помещений, достаточно покрыть от 75 до 80% площади помещения, не заставленной мебелью и другими предметами интерьера. Перед укладкой инфракрасная пленка, мощность которой не влияет на технологию подключения, должна быть раскроена и заизолирована в местах разреза.

Совместимость с напольными покрытиями

Инфракрасная пленка, монтаж которой можно выполнить своими силами, совместима с большинством напольных покрытий. Однако при выборе подходящей системы необходимо учитывать предел номинальной мощности для разных материалов. Инфракрасная пленка под ламинат, линолеум, деревянный пол, ковролин должна иметь максимум номинальной мощности в пределах 200–230 Вт/м². У систем AlfaRedFilm и AlfaFilm этот параметр составляет 220 Вт/м².

Если проигнорировать эту информацию и выбрать систему обогрева с увеличенной мощностью, можно испортить напольное покрытие. Ведь каждый материал способен выдерживать определенную температуру, при превышении которой он начинает портиться.

Инфракрасная пленка под плитку должна быть уложена по специальной технологии, поскольку на полимерное полотно нельзя сразу наносить клей. Такой способ монтажа испортит ИК–пленку и негативно повлияет на адгезию плитки с основанием пола.

При укладке линолеума и ковролина ИК–пленку рекомендуется накрыть ДВП либо тонкой фанерой. Это обеспечит дополнительную защиту как напольному покрытию, так и системе обогрева.

Подготовка основания

Эту систему обогрева можно монтировать как на бетонном, так и деревянном полу. Способы укладки инфракрасной пленки на разные основания отличаются только на подготовительном этапе:

• бетон — выровнять поверхность, зачистить сильные шероховатости и убрать острые кромки, обеспечить гидроизоляцию;
• дерево — проверить состояние досок и надежно закрепить их, а затем накрыть их водостойкими плитами 18 мм (фанера или ОСБ) и прикрутить их к доскам.

Для повышения эффективности монтируемых систем обогрева целесообразно покрыть подготовленное основание пола специальной подложкой. С одной стороны она покрыта металлизированной полипропиленовой или лавсановой пленкой. Для паркета, доски и ламината нужно использовать пробковую подложку.

Укладывается такая подложка-пленка под инфракрасный пол для того, чтобы снизить теплопотери. Также она позволяет частично компенсировать перепады основания пола. Укладку подложки требуется выполнять без стыков, металлизированный слой должен быть обращен вверх. Для фиксации используют скотч и степлер со скобами. Подложку укладывают не по всей поверхности — с одной из сторон оставляют промежуток в 50 мм для размещения проводки.

Иногда вместо специализированной подложки используют аналог с алюминиевой фольгой. Это запрещено.

Расчет

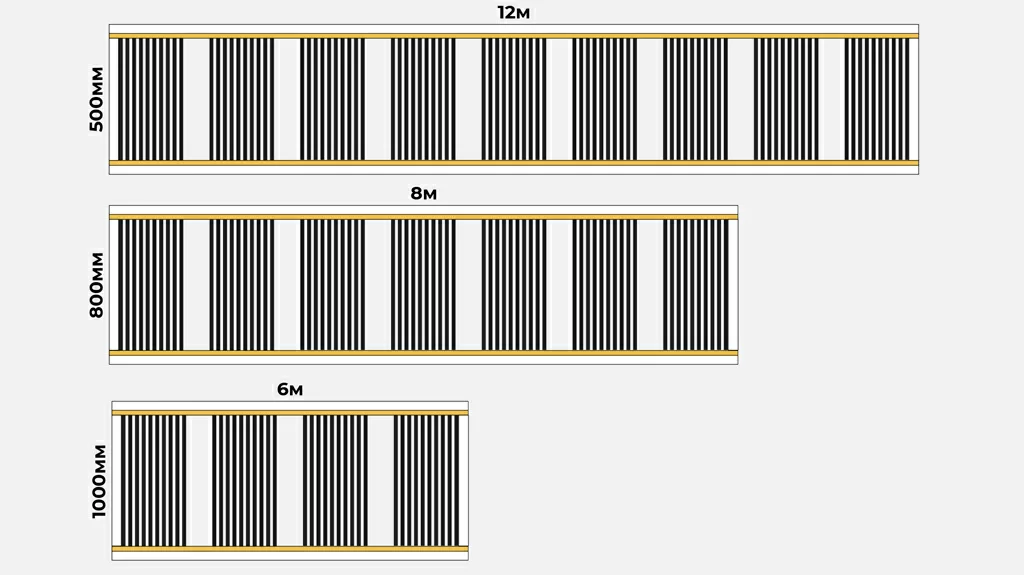

На этом этапе необходимо предварительно спроектировать расположение полос. Инфракрасная пленка, ширина и длина которой могут быть разными, укладывается в зависимости от этих параметров:

• 1000 мм — максимальная длина 6 м;
• 800 мм — максимальная длина 8 м;
• 500 мм — 12 м.

Чем шире пленка, тем меньше допустимая длина полосы, поэтому схему ее укладки целесообразно спроектировать еще до покупки. Укладывать полосы рекомендуется вдоль длинной стороны комнат, поскольку такая ориентация позволит уменьшить количество полос и соединительных проводов.

Раскрой и укладка

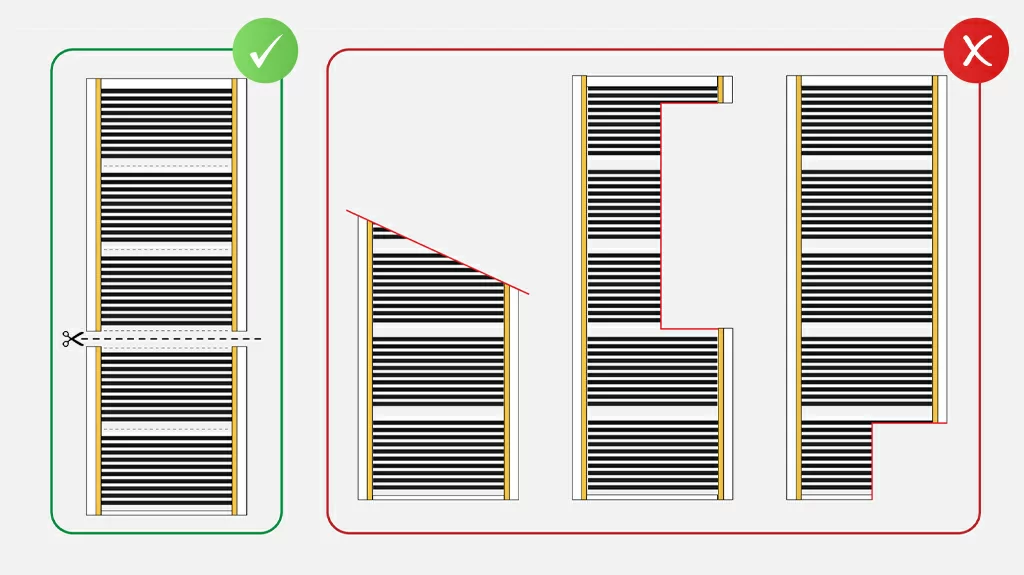

Для уменьшения количеств точек подключения и соединения пленку рекомендуется раскраивать так, чтобы получить полосы максимальной длины. Это уменьшит количество проводов для инфракрасной пленки. Раскрой можно выполнять только в специальных местах. Они обозначены пунктиром. Расстояние между ними составляет 250 мм.

Инфракрасные пленки, отзывы о которых во многом зависят от правильно выполненного монтажа, перед укладкой необходимо проверить и убедиться в целостности полимерной защиты и карбоновых полос. Располагать их на основании пола нужно так, чтобы медная полоса была снизу.

При укладке необходимо избегать нахлестов соседних полос. Крепить пленку можно степлером либо скотчем. При этом нужно быть внимательным, чтобы не пробить карбоновые полосы и шины.

Подключение

Перед тем, как подключить инфракрасную пленку AlfaFilm и AlfaRedFilm, необходимо изолировать шины и серебряные контакты на линиях отреза. Перед непосредственным соединением с монтажными проводами требуется установить датчики температуры и терморегулятор.

При соединении с монтажными проводами можно использовать зажимы для инфракрасной пленки или специальные клеммы. Подключать отдельные полосы нужно параллельно. Более надежное соединение обеспечивают зажимы (люверсы). При выборе этого способа нужно придерживаться следующего алгоритма действий:

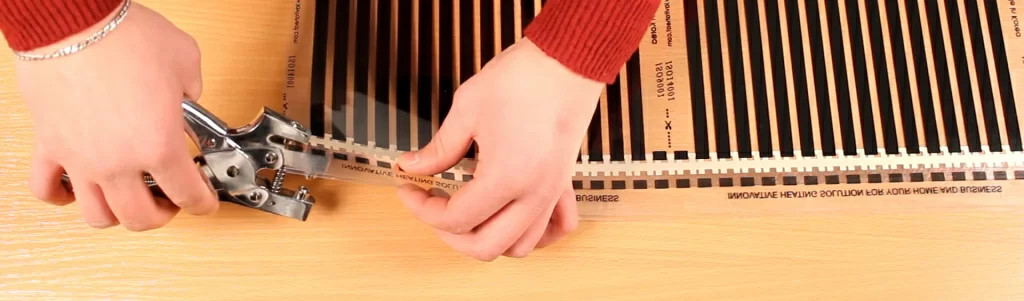

1.Пробейте в медной шине отверстия (удобнее всего это делать дыроколом).

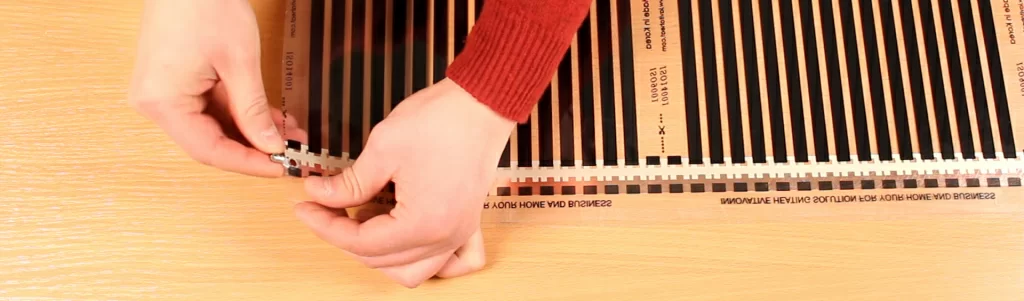

2.Вставьте между слоями пленок наконечник таким образом, чтобы обеспечить контакт с шиной.

3.Зафиксируйте кольцо люверсом (для этого необходим специальный инструмент).

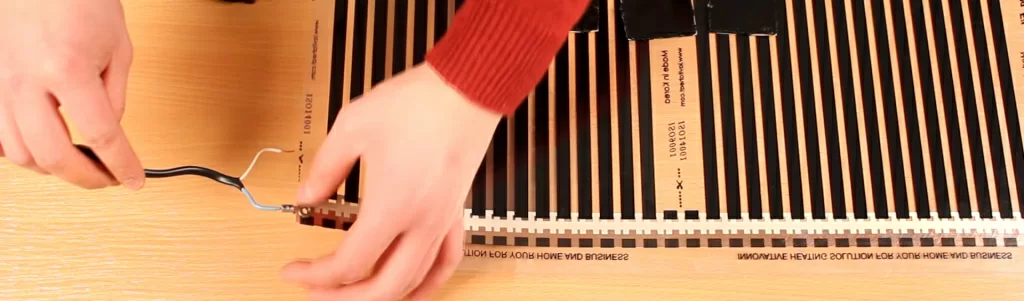

4.Вставьте в наконечник зачищенный кабель.

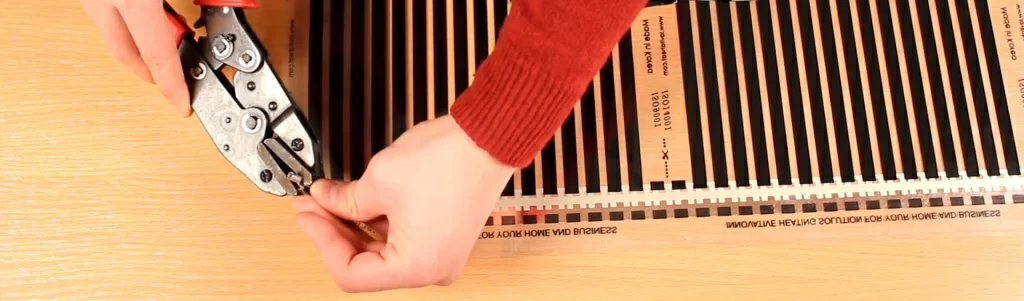

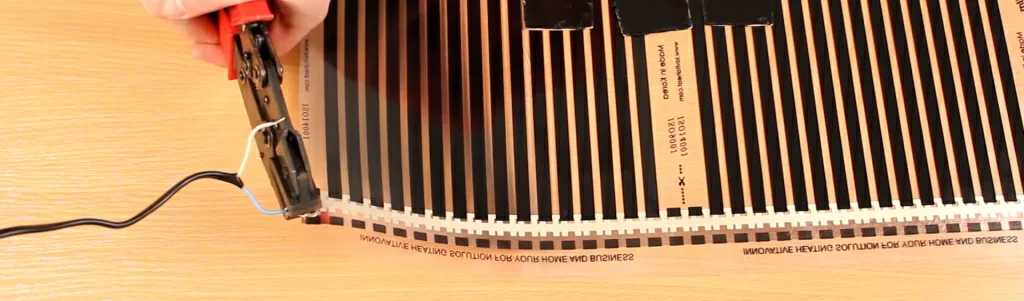

5. Закрепите кабель инструментом для обжима.

После подключения всех полос с проводами необходимо заизолировать битумным скотчем все места подключений, а затем соединить провода с терморегулятором. После этого остается по очереди подключить терморегулятор к датчику пола и к сети.

Для инфракрасных полов AlfaFilm и AlfaRedFilm отлично подойдут терморегуляторы AlfaReg. Это линейка механических и программируемых электронных терморегуляторов со встроенными датчиками пола и воздуха с температурой регулирования от 5° до 40° C.
