MONI-200N-E система контроля и управления множественными цепями электрообогрева

Устройство управления MONI-200N-E является центральным элементом системы группового контроля и управления цепями электрообогрева, используемых для поддержания технологической температуры и защиты от замерзания, и может управлять до 130 цепями обогрева и контролировать до 130 датчиков температуры. Система поддерживает режимы регулирования по температуре обогреваемой поверхности, окружающей среды, и пропорционального регулирования по температуре окружающей среды (PASC).

Режим PASC

Режим PASC использует запатентованный алгоритм, который измеряет температуру окружающей среды и рассчитывает время цикла, в течение которого электрообогрев будет включен. В холодные дни греющие кабели будут включаться на более продолжительное время, а в теплые — меньше, или не включаться вообще. Используя алгоритм PASC, устройство управления 200N E может использоваться для управления группой цепей греющих кабелей, поддерживающих одинаковую температуру труб, базируюсь только на температуре окружающей среды. Это позволяет значительно сократить число цепей обогрева, что приводит к снижению стоимости системы обогрева, повышению надежности, простоте обслуживания.

Управление MONI-200N-E

Включение и выключение цепей обогрева осуществляется с помощью модулей дистанционного управления (RMC), количеством до 10, обычно расположенных на распределительных панелях системы обогрева. Каждый модуль RMC может контролировать от 2 до 32 реле управления, к которым подключаются силовые контакторы цепей обогрева. Модули RMC подключаются к устройству управления MoniTrace 200N E с помощью одного кабеля RS 485 типа «витая пара».

Контроль MONI-200N-E

Устройство управления MONI-200N-E может отслеживать до 16 модулей дистанционного контроля (RMM), каждый из которых может контролировать до 8 трехпроводных датчиков температуры Pt 100. Модули RMM располагаются вблизи точек измерения температуры как в нормальных, так и во взрывоопасных зонах, и соединены с устройством управления MoniTrace 200N E одним кабелем RS 485. Дополнительный мониторинг состояния датчиков температуры и контакторов осуществляется с помощью цифровых входов устройства управления MoniTrace 200N E и модулей RMC. Основываясь на данных о температуре, полученных от RMM, устройство управления MoniTrace 200N E определяет какую из цепей обогрева следует включить и посылает эту информацию модулям RMC, которые, в свою очередь, осуществляют включение и выключение контакторов греющих кабелей. Т.к. модули RMM расположены в непосредственной близости от датчиков температуры, а модули RMC — от контакторов на распределительных панелях, сложность системы и затраты на электропроводку существенно снижаются.

Интерфейс пользователя MONI-200N-E

Настройка параметров, состояние оборудования, а также отслеживание срабатывания сигнализации могут осуществляться с панели устройства управления MoniTrace 200N E (она оснащена дисплеем и клавишами управления) или дистанционно через интерфейс RS 232/RS 485 главным компьютером, использующим протокол Modbus (например, ПК с установленной программой MoniTrace Supervisor).

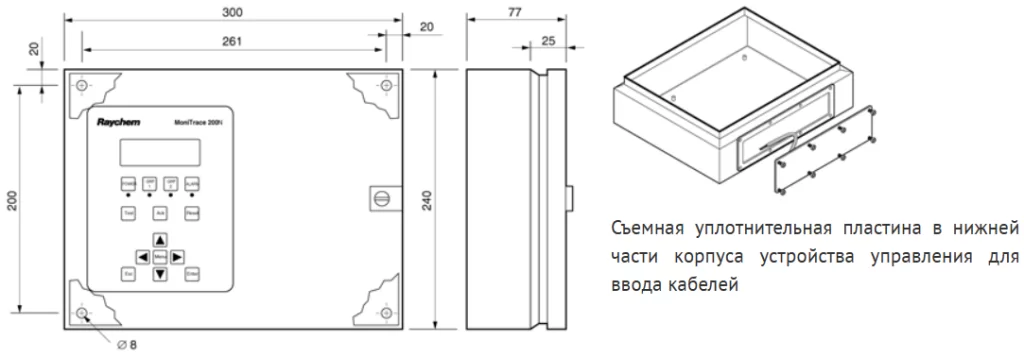

Номинальные размеры MONI-200N-E
