НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

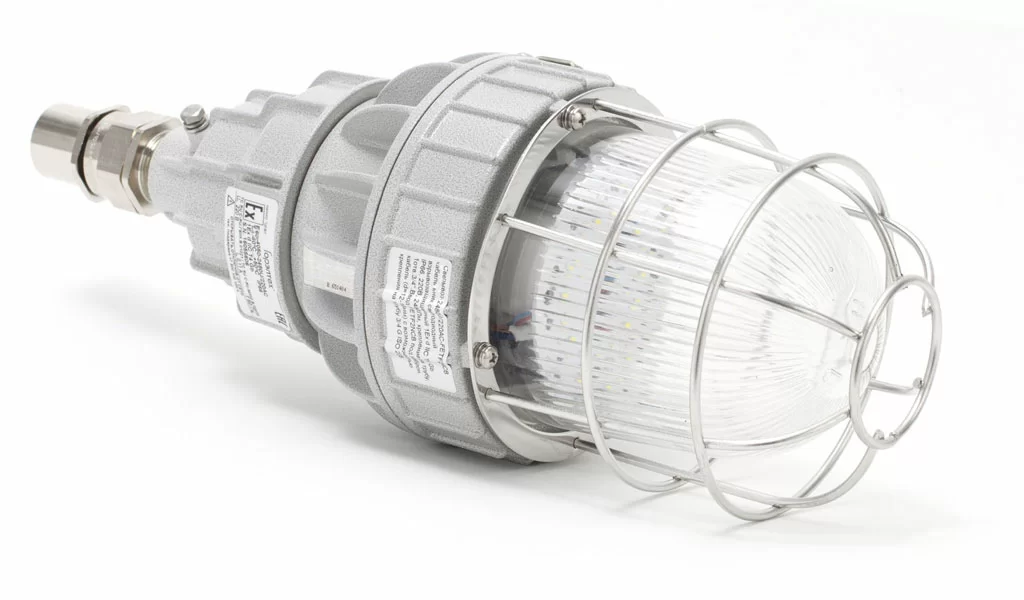

Взрывозащищенные светодиодные светильники серии СГЖ01-...С это светильники четвертого поколения популярной серии СГЖ01. В светильниках применяются сверхъяркие светодиоды нового поколения с высоким КПД и энергетическим световым потоком ~155 лм на 1 Вт.

В светодиодных светильниках СГЖ01-...С использована технология сужения спектрального излучения. Исходя из этого для определения визуальной яркости светильника к лампе накаливания необходимо умножить его энергетическую мощность светового потока (лм) на коэффициент 2,77.

Практические испытания позволили подтвердить, что сила визуального светового потока светильника СГЖ01-...С в 2,77 раза превосходит силу светового потока лампы накаливания с аналогичным энергетическим световым потоком. Этого удалось достигнуть благодаря применению знаний особенностей физиологии человеческого зрения и новейших технологий создания белых светодиодных чипов нового поколения. Использована технология сужения спектрального излучения. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.

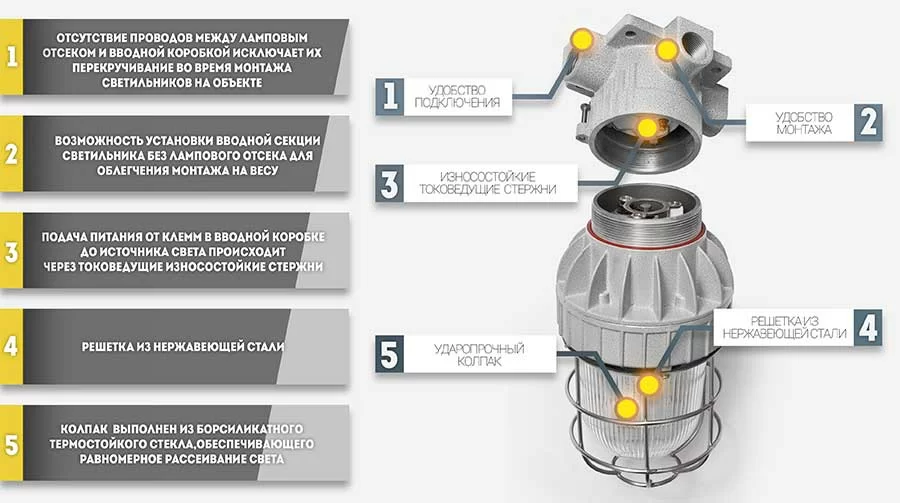

Во взрывозащищенных светодиодных светильниках серии СГЖ01-...С применяется вид взрывозащиты Exd взрывонепроницаемая оболочка. В отличие от взрывозащищенных светодиодных светильников других производителей с видом защиты Exm, где применяется компаундирование, светильники серии СГЖ01-...С разборные и ремонтопригодные. Отсутствие внешних компаундированных элементов, и применение термостойкого ударопрочного колпака вместо полимерных защитных линз и пластин не накладывает ограничений на температурные режимы эксплуатации светильников и стойкость устройства к ударным нагрузкам. Взрывозащищенные светодиодные светильники серии СГЖ01-...С лишены таких недостатков, как химическое и физическое старение полимеров. Фактически срок работы светильника равен сроку эксплуатации его взрывонепроницаемой Exd оболочки, что составляет более 25 лет.

Взрывозащищенные светодиодные светильники серии СГЖ01-...С предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред.

Таблица рекомендуемой замены светильников*
Светодиодные светильники Горэлтех серии СГЖ01	Светильники с компактной люминесцентной лампой, Вт	Светильники с галогенной лампой, Вт	Светильники с лампой накаливания, Вт	Светильники с ртутной лампой (ДРЛ), Вт	Светильники с натриевой лампой (ДНаТ), Вт	Светильники с металлогалогенной лампой, Вт
СГЖ01-1240С	21	75	100	50	До 50	20
СГЖ01-2480С	40	150	200	80	50	35
СГЖ01-3720С	60	200	300	100	60	50
СГЖ01-4960С	80	300	300-500	125	70	60
СГЖ01-6200С	100	375	500	125-250	85	70
СГЖ01-7440С	120	450	600	125-250	100	100
СГЖ01-11160С	190	675	900	250	150	150

*Значения мощности ламп, приведенные в таблице, являются усредненными, т.к. световая отдача ламп (лм/Вт) может отличаться в зависимости от производителя.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Взрывозащищенные светодиодные светильники серии СГЖ01-...С выпускается на основе сверхъярких светодиодов от ведущего мирового производителя светодиодов "Cree LED" (США). Светодиоды "Cree LED" отличаются высоким КПД и световой отдачей 155 Лм/Вт.

Соответствие стандартам:

ГОСТ 14254-2015, ГОСТ 31610-2014, ГОСТ IEC 60079-1-2013, ГОСТ IEC 60079-31-2013, ГОСТ IEC 60598-1-2011, НБП 249-97, РД 5.2-093-2004, ТР ТС 004/2011, ТР ТС 012/2011, ТР ТС 020/2011

Сертификаты:

Маркировка взрывозащиты:

1Ex db op is IIC T6...T4 Gb

Ex tb op is IIIC T52°...T110°С Db

Маркировка рудничного оборудования:

Светодиодные рудничные светильники СГЖ01-М…С в корпусе из малоуглеродистой стали
РН1/РН2

Защита:

IP66
IK10

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок;
Объекты, поднадзорные РМРС

Сертификаты соответствия и разрешения:

Технические данные:

Температура окружающей среды, °С:

-60…+60
-60…+85 (для исполнения /ТЕРМО)

Номинальное напряжение, В:

⎓12, ⎓220;
~12, ~220;

Потребляемый ток, А:

СГЖ01-1240С: 0,75…0,3 А (10…36 DC); 1,57…0,54 А (12…36 AC); 0,09…0,05 А (110…270 AC); 0,09…0,04 А (110…270 DC);
СГЖ01-2480С: 1,5…0,6 А (10…36 DC); 2,92…0,98 А (12…36 AC); 0,16…0,08 А (110…270 AC); 0,16…0,07 А (110…270 DC);
СГЖ01-3720С: 2,2…0,9 А (10…36 DC); 4,2…1,4 А (12…36 AC); 0,25…0,11 А (110…270 AC); 0,25…0,11 А (110…270 DC);
СГЖ01-4960С: 3…1,2 А (10…36 DC); 5,83…1,94 А (12…36 AC); 0,32…0,16 А (140…270 AC); 0,32…0,16 А (110…230 DC);
СГЖ01-6200С: 3,75…1,5 А (10…36 DC); 7,08…2,36 А (12…36 AC); 0,27…0,17 А (160…270 AC); 0,27…0,17 А (160…270 DC);
СГЖ01-7440С: 6…1,8 А (10…36 DC); 8,4…2,78 А (12…36 AC); 0,32…0,2 А (170…270 AC); 0,31…0,21 А (170…270 DC);
СГЖ01-11160С: 6,75…2,7 А (10…36 DC); 12…4 А (12…36 AC); 0,48…0,31 А (170…270 AC);
СГЖ01-1240С/ТЕРМО: 0,75…0,3 А (10…36 DC), 0,09…0,04 А (110…230 AC);
СГЖ01-2480С/ТЕРМО: 1,5…0,6 А (10…36 DC), 0,18…0,09 А (110…230 AC);
СГЖ01-1240С/ИБП: 0,1…0,5 А (176…230 AC);
СГЖ01-2480С/ИБП: 0,14…0,56 А (176…230 AC);
СГЖ01-3720С/ИБП: 0,18…0,62 А (176…230 AC);
СГЖ01-4960С/ИБП: 0,27…0,75 А (176…230 AC);
СГЖ01-6200С/ИБП: 0,3…0,81 А (176…230 AC);
СГЖ01-7440С/ИБП: 0,34…0,58 А (176…230 AC)

Потребляемая мощность, Вт:

СГЖ01-1240С: 11 Вт; 15 Вт (12…36 АС);
СГЖ01-2480С: 18 Вт; 27 Вт (12…36 АС);
СГЖ01-3720С: 28 Вт; 48 Вт (12…36 АС);
СГЖ01-4960С: 36 Вт; 54 Вт (12…36 АС);
СГЖ01-6200С: 45 Вт; 75 Вт (12…36 АС);
СГЖ01-7440С: 53 Вт; 96 Вт (12…36 АС);
СГЖ01-11160С: 80 Вт; 114 Вт (12…36 АС);
СГЖ01-1240С/ТЕРМО: 9,6 Вт;
СГЖ01-2480С/ТЕРМО: 18,5 Вт;
СГЖ01-1240С/ИБП: 18,4/68,4 Вт;
СГЖ01-2480С/ИБП: 26,8/76,8 Вт;
СГЖ01-3720С/ИБП: 35,2/85,2 Вт;
СГЖ01-4960С/ИБП: 54/104 Вт;
СГЖ01-6200С/ИБП: 62/112 Вт;
СГЖ01-7440С/ИБП: 70/120 Вт

Электрическая схема:

Прямое подключение к клеммам L, N, PЕ сечением 4 мм²

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный. Колпак - термостойкое ударопрочное стекло.

Максимальный световой поток источника света, лм:

1240, 2480, 3720, 4960, 6200, 7440, 11160

Максимальный световой поток источника света при работе в авар. режиме, лм:

1240 (для СГЖ01-1240С.../ИБП, СГЖ01-2480С.../ИБП);
1336 (для СГЖ01-3720С.../ИБП);
2480 (для СГЖ01-4960С.../ИБП);
2550 (для СГЖ01-6200С.../ИБП);
2678 (для СГЖ01-7440С.../ИБП)

КЦТ, К:

5000
4000 (для опции /160)

Коэффициент пульсации светового потока:

не более 0.5%

Класс защиты от поражения электрическим током:

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Модели STP

Модели Revit RFA

IES файлы:

СГЖ01-1240С
СГЖ01-1240С/МС
СГЖ01-2480С
СГЖ01-2480С/МС
СГЖ01-3720С
СГЖ01-3720С/160
СГЖ01-3720С/МС
СГЖ01-4960С
СГЖ01-4960С/МС
СГЖ01-6200С
СГЖ01-6200С/160
СГЖ01-6200С/МС
СГЖ01-7400С
СГЖ01-7400С/МС
СГЖ01-11160С
СГЖ01-11160С/МС

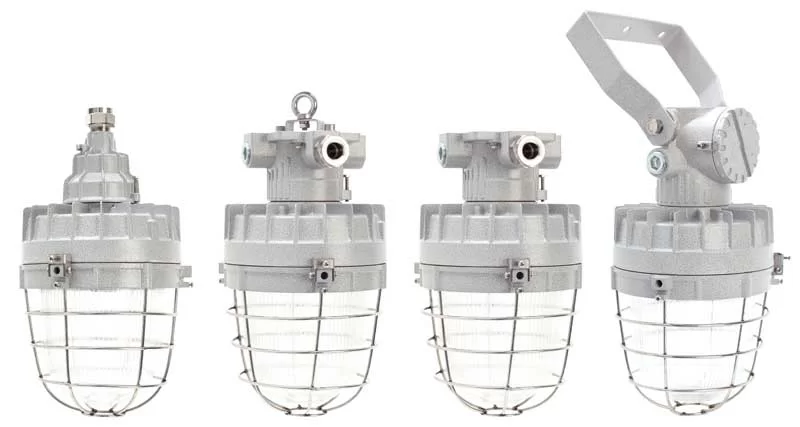

Габариты, опции, аксессуары: ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Чертеж светильника светодиодного взрывозащищенного СГЖ01

Крепление на трубу с коробкой /ТК

Крепление на трубу /Т

Подвесное крепление /Р

Потолочное крепление /П

Универсальное поворотное крепление /У

Таблица 1. Взрывозащищенные светодиодные светильники СГЖ01-...С

Модель

Мощность, Вт

Максимальный световой поток источника света, лм

Ex-маркировка

СГЖ01-1240С

11;
15 (12…36 АС);

1240

Газ-Пыль

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

10…36 DC (0,75…0,3 А);
110…270 DC (0,09…0,04 А)

12…36 AC (1,57…0,54 А);
110…270 AC (0,09…0,05 А);

Тип крепления

Крепление на трубу с коробкой /ТК

Крепление на трубу /Т

Подвесное крепление /Р

Потолочное крепление /П

Универсальное поворотное крепление /У

Потолочное, настенное крепление /ЩОРВА

Размер, мм

A – 427
B – 141

A – 310
B – 141

A – 355
B – 141

A – 299
B – 141

A – 412
B – 141

A – 332
B – 141

Масса, кг

2,8

3,4

3,3

4,3

4,2

Ex-маркировка и температура среды

Газ

1Ex db op is IIC Т6 Gb

-60…+60

Пыль

Ex tb op is IIIC Т72°С Db
Ex tb op is IIIC Т62°С Db
Ex tb op is IIIC Т57°С Db
Ex tb op is IIIC Т52°С Db

-60…+60
-60…+50
-60…+45
-60…+40

СГЖ01-1240С.../160

9,6

1240

Газ-Пыль

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

10…36 DC (0,75…0,3 A)

110…230 AC (0,09…0,04 А);

Тип крепления

Крепление на трубу с коробкой /ТК

Крепление на трубу /Т

Подвесное крепление /Р

Потолочное крепление /П

Универсальное поворотное крепление /У

Потолочное, настенное крепление /ЩОРВА

Размер, мм

A – 427
B – 141

A – 310
B – 141

A – 355
B – 141

A – 299
B – 141

A – 412
B – 141

A – 332
B – 141

Масса, кг

2,8

3,4

3,3

4,3

4,2

Ex-маркировка и температура среды

Газ

1Ex db op is IIС T4 Gb

-60…+85

Пыль

Ex tb op is IIIC T110˚C Db

-60…+85

СГЖ01-2480С

18;
27 (12…36 АС);

2480

Газ-Пыль

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

10…36 DC (1,5…0,6 А);
110…270 DC (0,16…0,07 А);

12…36 AC (2,92…0,98 А);
110…270 AC (0,16…0,08 А);

Тип крепления

Крепление на трубу с коробкой /ТК

Крепление на трубу /Т

Подвесное крепление /Р

Потолочное крепление /П

Универсальное поворотное крепление /У

Потолочное, настенное крепление /ЩОРВА

Размер, мм

A – 427
B – 141

A – 310
B – 141

A – 355
B – 141

A – 299
B – 141

A – 412
B – 141

A – 332
B – 141

Масса, кг

2,8

3,4

3,3

4,3

4,2

Ex-маркировка и температура среды

Газ

1Ex db op is IIC Т6 Gb

-60…+60

Пыль

Ex tb op is IIIC Т78°С Db
Ex tb op is IIIC Т68°С Db
Ex tb op is IIIC Т63°С Db
Ex tb op is IIIC Т58°С Db

-60…+60
-60…+50
-60…+45
-60…+40

СГЖ01-2480С.../160

18,5

2480

Газ-Пыль

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

10…36 DC (1,5…0,6 A);

110…230 AC (0,18…0,09 А);

Тип крепления

Крепление на трубу с коробкой /ТК

Крепление на трубу /Т

Подвесное крепление /Р

Потолочное крепление /П

Универсальное поворотное крепление /У

Потолочное, настенное крепление /ЩОРВА

Размер, мм

A – 427
B – 141

A – 310
B – 141

A – 355
B – 141

A – 299
B – 141

A – 412
B – 141

A – 332
B – 141

Масса, кг

2,8

3,4

3,3

4,3

4,2

Ex-маркировка и температура среды

Газ

1Ex db op is IIС T4 Gb

-60…+85

Пыль

Ex tb op is IIIC T110˚C Db

-60…+85

СГЖ01-3720С

28;
48 (12…36 АС);

3720

Газ-Пыль

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

10…36 DC (2,2…0,9 А);
110…270 DC (0,25…0,11 А);

12…36 AC (4,2…1,4 А);
110…270 AC (0,25…0,11 А);

Тип крепления

Крепление на трубу с коробкой /ТК

Крепление на трубу /Т

Подвесное крепление /Р

Потолочное крепление /П

Универсальное поворотное крепление /У

Потолочное, настенное крепление /ЩОРВА

Размер, мм

A – 427
B – 141

A – 310
B – 141

A – 355
B – 141

A – 299
B – 141

A – 412
B – 141

A – 332
B – 141

Масса, кг

2,8

3,4

3,3

4,3

4,2

Ex-маркировка и температура среды

Газ

1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb

-60…+60
-60…+50

Пыль

Ex tb op is IIIC Т86°С Db
Ex tb op is IIIC Т76°С Db
Ex tb op is IIIC Т71°С Db
Ex tb op is IIIC Т66°С Db

-60…+60
-60…+50
-60…+45
-60…+40

СГЖ01-3720С.../160

28;
48 (12…36 АС);

3720

Газ-Пыль

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

10…36 DC (2,2…0,9 А);
110…270 DC (0,25…0,11 А);

12…36 AC (4,2…1,4 А);
110…270 AC (0,25…0,11 А);

Тип крепления

Крепление на трубу с коробкой /ТК

Крепление на трубу /Т

Подвесное крепление /Р

Потолочное крепление /П

Универсальное поворотное крепление /У

Потолочное, настенное крепление /ЩОРВА

Размер, мм

A – 427
B – 141

A – 310
B – 141

A – 355
B – 141

A – 299
B – 141

A – 412
B – 141

A – 332
B – 141

Масса, кг

2,8

3,4

3,3

4,3

4,2

Ex-маркировка и температура среды

Газ

1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb

-60…+60
-60…+50

Пыль

Ex tb op is IIIC Т86°С Db
Ex tb op is IIIC Т76°С Db
Ex tb op is IIIC Т71°С Db
Ex tb op is IIIC Т66°С Db

-60…+60
-60…+50
-60…+45
-60…+40

СГЖ01-4960С

36;
54 (12…36 АС);

4960

Газ-Пыль

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

10…36 DC (3…1,2 А);
110…230 DC (0,32…0,16 А);

12…36 AC (5,83…1,94 А);
140…270 AC (0,32…0,16 А);

Тип крепления

Крепление на трубу с коробкой /ТК

Крепление на трубу /Т

Подвесное крепление /Р

Потолочное крепление /П

Универсальное поворотное крепление /У

Потолочное, настенное крепление /ЩОРВА

Размер, мм

Взрывозащищенные светодиодные светильники серии СГЖ01-...С 36AC 0.55Mб, pdf

ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА
КД/1000 ЛМ

СГЖ01-1240С Фотометрическая кривая взрывозащищенного светильника СГЖ01-1240С

СГЖ01-2480С Фотометрическая кривая взрывозащищенного светильника СГЖ01-2480С

СГЖ01-3720С Фотометрическая кривая взрывозащищенного светильника СГЖ01-3720С

СГЖ01-3720С/160 Фотометрическая кривая взрывозащищенного светильника СГЖ01-3720С/160

СГЖ01-4960С Фотометрическая кривая взрывозащищенного светильника СГЖ01-4960С

СГЖ01-6200С Фотометрическая кривая взрывозащищенного светильника СГЖ01-6200С

СГЖ01-6200С/160 Фотометрическая кривая взрывозащищенного светильника СГЖ01-6200С/160

СГЖ01-7440С Фотометрическая кривая взрывозащищенного светильника СГЖ01-7440С

СГЖ01-11160С Фотометрическая кривая взрывозащищенного светильника СГЖ01-11160С

Применение СГЖ01, позволяет проводить прямую замену светильников с лампой накаливания, при ремонте и модернизации действующего объекта.

Загрузка отзывов...

Производитель

Завод ГОРЭЛТЕХ

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.

Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:

Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

Назад к списку

Главная Каталог 0 Корзина 0 Избранные Кабинет 0 Сравнение Акции Контакты Услуги Бренды Отзывы Компания Лицензии Документы Реквизиты Блог Обзоры
