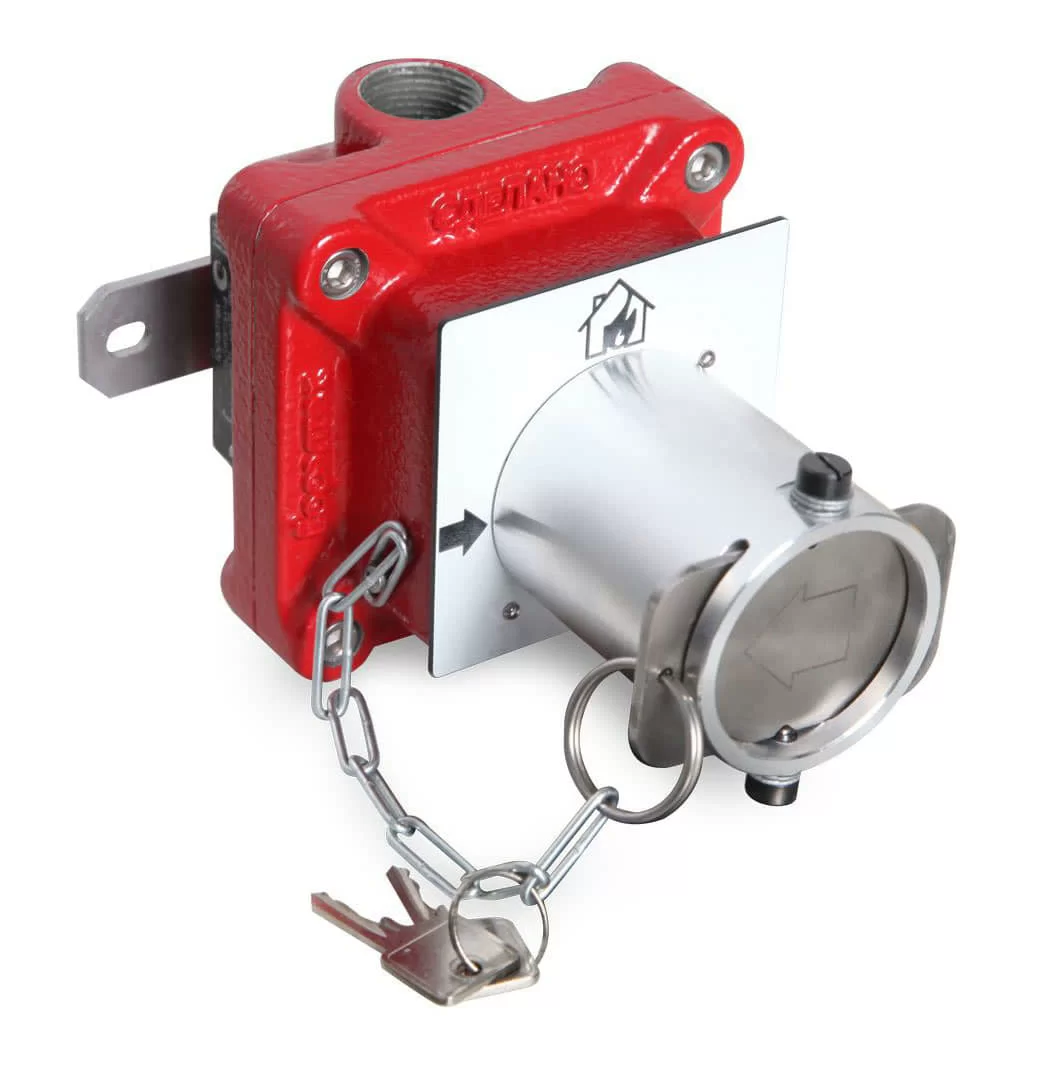

Извещатели пожарные ручные взрывозащищенные ИП-535-ГОРЭЛТЕХ1-В (CSE-ИП-535)
Извещатель пожарный ручной взрывозащищенный ИП-535-ГОРЭЛТЕХ1-B предназначен для непрерывной круглосуточной работы (обеспечение возможности передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента) в системах пожарной сигнализации и пожаротушения в качестве пассивного элемента при совместной работе с приемно-контрольными устройствами.
При этом, извещатель обеспечивает возможность его применения в качестве одиночного элемента, а также возможность включения последовательно в шлейф пожарной сигнализации группы извещателей.
Включение взрывозащищенного извещателя ИП-535-ГОРЭЛТЕХ1-B в режим передачи тревожного извещения осуществляется нажатием на кнопку после удаления защитного элемента. Возврат извещателя в исходное состояние (дежурный режим) осуществляется с помощью ключа. Извещатель может включаться в шлейф сигнализации, как с нормально-замкнутыми, так и с нормально-разомкнутыми контактами.
Взрывозащищенные извещатели ИП-535-ГОРЭЛТЕХ1-B могут эксплуатироваться в рабочем состоянии в различных климатических зонах, поставляется с различными кабельными вводами. Конструкция извещателей и технология их изготовления, а также используемые высоконадежные переключатели, рассчитанные на многократное включение и выключение, обеспечивают, в конечном итоге, безотказную работоспособность в течение практически неограниченного времени.
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.
Область применения - подземные выработки, неопасные по газу (метану) и угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db IIC T6...T5 Gb Ex tb IIIC T85°С...T100°С Db Ex ia IIIC T85°С...T100°С DaКатегория III по пыли,, взрывоопасные пылевые среды, содержащие летучие частицы непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли
Морской регистр по запросу (стоимость и сроки оформления СТО уточняйте у менеджера)
ТУ 26.30.50-050-72453807-2017
-60...+55 (Т5/Т100°С)
ФОРМИРОВАНИЕ ЗАКАЗА| ИП-535-ГОРЭЛТЕХ1-B | - | Х | - | Х | / | Х | – ТУ 26.30.50-050-72453807-2017 |
| Название устройства | |||||||
| Контактная группа: 01 - один нормально закрытый контакт 10 - один нормально открытый контакт 11 - нормально открытый + нормально закрытый контакты 02 - два нормально закрытых контакта 20 - два нормально открытых контакта 03 - три нормально закрытых контакта; 30 - три нормально открытых контакта 01+20 - один нормально закрытый контакт + два нормально открытых контакта 02+01 - два нормально закрытых контакта + один нормально закрытый контакта. | |||||||
| Типоразмер кабельного ввода (макс. 2 шт.) | |||||||
| Опции, аксессуары и исполнения |
Пример: ИП-535-ГОРЭЛТЕХ1-B-20-КНВ2Н-ТУ 26.30.50-050-72453807-2017
СХЕМА ПОДКЛЮЧЕНИЯ ИЗВЕЩАТЕЛЕЙ ИП-535-ГОРЭЛТЕХ1-B (CSE-ИП-535) К ППКП (ПРИБОР ПРИЁМНО-КОНТРОЛЬНЫЙ ПОЖАРНЫЙ)
Схема подключения на размыкание (последовательное соединение)
Схема подключения на замыкание (параллельное соединение)
| Тип ППКП | Параллельное включение (на замыкание) | Последовательное включение (на размыкание) |
| ЛБ-07 | Rд должен обеспечить потребление тока >15 мА, Rок = 2 кОм, VDок = КД522 | Rд = 11 кОм, Rок = 2 кОм, VDок = КД522 |
| Луч | Rд = 2.4 кОм, Rок = 2.4 кОм, VDок = КД521А | Rд = 2.2 кОм, Rок = 2.4 кОм, VDок = КД521А |
| ППК-2 | Rд = 1.2 кОм, Rок = 3.6 кОм, VDок = КД521А | Rд = 10.0 кОм, Rок = 3.6 кОм, VDок = КД521А |
| Болид | Rд = 1.5 кОм, Rок = 4.7 кОм, VDок не устанавливать | Rд = 8.2 кОм, Rок = 4.7 кОм, VDок не устанавливать |
| Яхонт-16и | Rд = 1.8 кОм, Rок = 8.2 кОм, VDок не устанавливать | Не применяется |
| ВЭРС | Rд = 820 Ом, Rок = 7.5 кОм, VDок не устанавливать | Rд = 10 кОм, Rок = 7.5 кОм. VDок не устанавливать |
Отличия ИПР класса А от ИПР класса В
Отличия ИПР класса А от ИПР класса В в соответствии с ГОСТ Р 53325-2012: ИПР класса А (ИП-535-ГОРЭЛТЕХ1-А, ИП-535-ГОРЭЛТЕХ2-А) активируются после смещения неразрушаемого приводного элемента, сопровождающееся изменением внешнего вида ИПР.
ИПР класса В (ИП-535-ГОРЭЛТЕХ1-В) активируются после выполнения двух действий:
1. обеспечение доступа к приводному элементу посредством разрушения или смещения защитного элемента, выполненного как приводной элемент по классу А;
2. последующая ручная активация приводного элемента.
