Утепленный взрывозащищенный шкаф приборный ЗКГ-Н из нержавеющей стали
Утепленные антивандальные взрывозащищенные шкафы приборные серии ЗКГ-Н применяются для защиты контрольно-измерительных приборов от негативного воздействия низких температур, пыли, химикатов, механических повреждений и несанкционированного доступа. Шкафы размещаются на открытых площадках и в неотапливаемых помещениях для установки различного взрывозащищенного оборудования, а также в качестве корпусов постов и шкафов управления, в случае необходимости монтажа их во взрывоопасных зонах.
Прочный корпус шкафа из нержавеющей стали защитит контрольно-измерительные приборы от механических повреждений, а высокий уровень защиты IP66 поможет защитить оборудование от пыли и влаги.
В шкаф могут быть установлены различные типы обогрева (электрообогрев, обогрев водой и паром), которые обеспечат комфортные условия для функционирования контрольно-измерительных приборов. Использование дополнительного слоя гибкого теплоизоляционного материала позволит долго сохранять тепло.

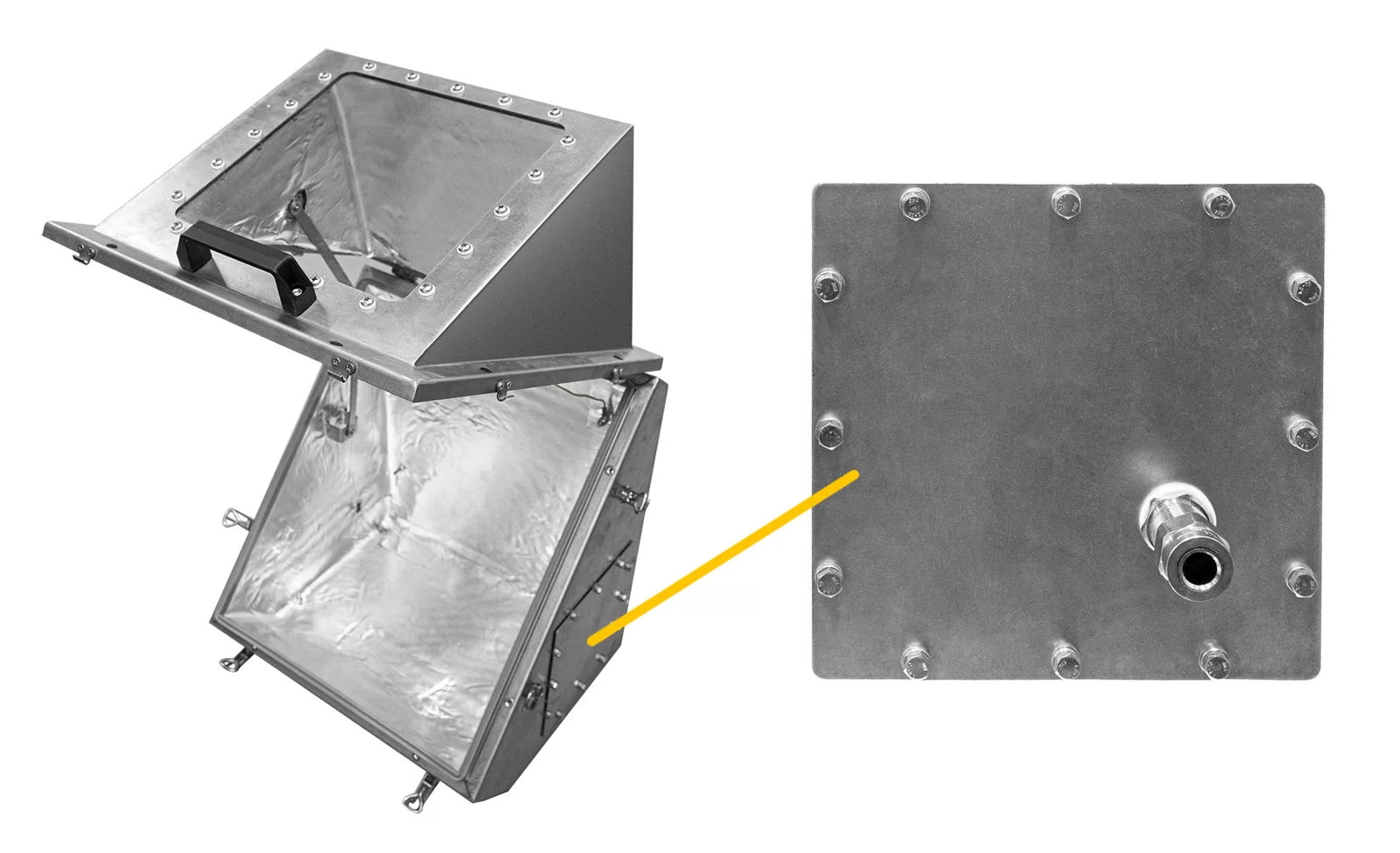

Особенностью конструкции является наличие съемных панелей, специально разработанных для удобства монтажа кабельных вводов. Сверление отверстий и монтаж кабельных вводов можно выполнять на рабочем столе.
Шкафы приборные изготавливаются в 2 типоразмерах, по требованию заказчика производится изготовление корпусов и съемных пластин нестандартных размеров.
- Устойчивы к воздействию агрессивных сред, щелочей, капель серной и соляной кислоты.
- Доступны исполнения с различными типами обогрева.
- Установка смотровых окон по техническому заданию заказчика.
- Наличие съемных пластин для установки кабельных вводов.

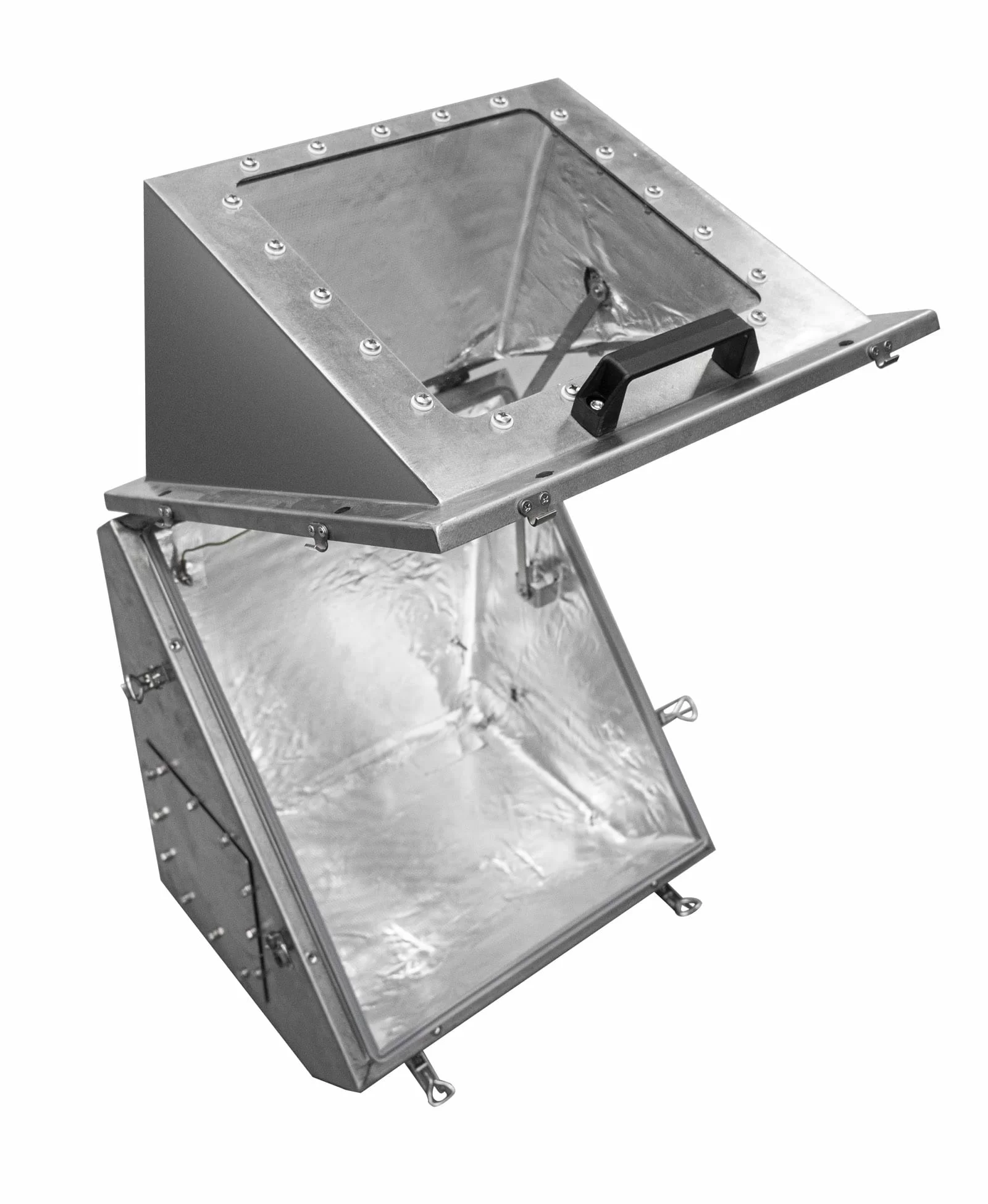

- Изготовление моделей с классическим, диагональным и разъемным раскрытием.
- Опция установки замка на крышку.
- Изготовление по индивидуальному заказу.
Область применения – взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты – категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2, категория III по пыли IIIA, IIIB, IIIC, зоны 21, 22.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex d e IIC T3 Gb ( 1Ex e II T3 Gb X ( 1Ex e II T3 Gb X (
II Gb IIC T3 X ( II Gb IIC T4 X ( II Gb IIC T5 X ( II Gb IIC T6 X (
IIGb
Ex e IIC Gb U Ex tb IIIC Db U II Gb IIC или II Gb IIB
Категория III по пыли IIIA, IIIB, IIIC, зоны 21, 22
ТУ 27.12.23-060-72453807-2017Тип раскрытия: классическое, диагональное, разъемное.
| Типоразмер | Внешние размеры, мм | Внутренние размеры, мм | Масса, кг | ||||
| A | B | C | a | b | c | ||
| ЗКГ-Н 476147 | 470 | 475 | 610 | 357 | 430 | 565 | 25,5 |
| ЗКГ-Н 976556 | 970 | 560 | 650 | 856 | 515 | 605 | 59,1 |
Стандартное расположение съемных пластин
По требованию заказчика производится изготовление корпусов и съемных пластин нестандартных размеров.
Примечание: для опции /ШИНА З по умолчанию устанавливаются шины, имеющие 2отв. х 16 мм2 и ряд отверстий 6 мм2 (количество зависит длины шины). По согласованию с заказчиком возможна установка шин с другим диаметром отверстий.
ФОРМИРОВАНИЕ ЗАКАЗА| ЗКГ-Н | - | Х | / | Х | / | Х | – ТУ 27.12.23-060-72453807-2017 |
| Тип устройства | |||||||
| Код размера корпуса | |||||||
| Тип крепления: настенное крепление - С; напольное крепление - П; крепление на стойке - Ш | |||||||
| Опции, аксессуары и исполнения |
Пример: ЗКГ-Н 476147/С/ОБОГРЕВ/О2515/ЗАМОК
Если вы затрудняетесь подобрать размер коробки по требуемой характеристике, поставьте буквы X вместо цифр после названия коробки.
Пример: ЗКГ-Н X/С/ОБОГРЕВ/ОХ/ЗАМОК
Электрообогрев
Для обогрева внутреннего объема защитных кожухов ЗКГ рекомендуется использовать модуль из обогревателей ГТГ-МОДУЛЬ, взрывозащищенный обогреватель ГТГ-РАДИАТОР2 и взрывозащищенные греющие пластины ГТГ-ПЛАСТИНА1.
| Наименование корпуса | Мощность обогрева, Вт |
| ЗКГ-Н 476147 | 150 |
| ЗКГ-Н 976556 | 300 |
| Электрообогреватель | Маркировка взрывозащиты |
| Взрывозащищенный модуль из обогревателей ГТГ-МОДУЛЬ | 1Ex d e IIC T3 Gb |
| Взрывозащищенный обогреватель ГТГ-РАДИАТОР2 | 1Ex e II T3 Gb X |
| Взрывозащищенные греющие пластины ГТГ-ПЛАСТИНА1 | 1Ex e II T3 Gb X |
Маркировка
Маркировка, наносимая на коробки, включает следующие данные:
– товарный знак предприятия-изготовителя;
– тип изделия;
– заводской номер и год выпуска;
– маркировку взрывозащиты;
– допустимую температуру окружающей среды.
При обогреве только водой или паром:
– на фирменном шильде указывается температура эксплуатации (Ts);
– устанавливается дополнительная шильда со значением температуры теплоносителя и его давления.
