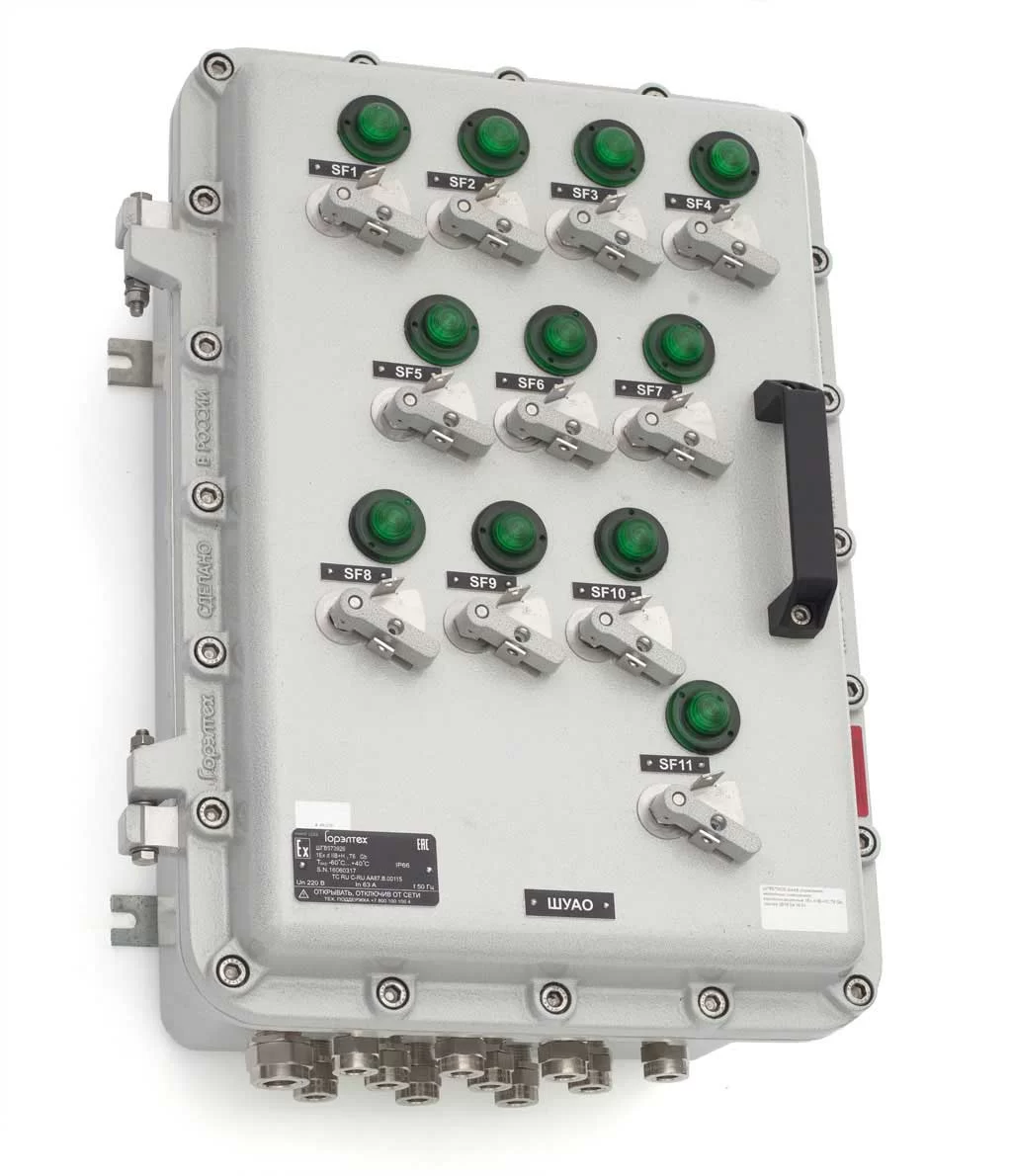

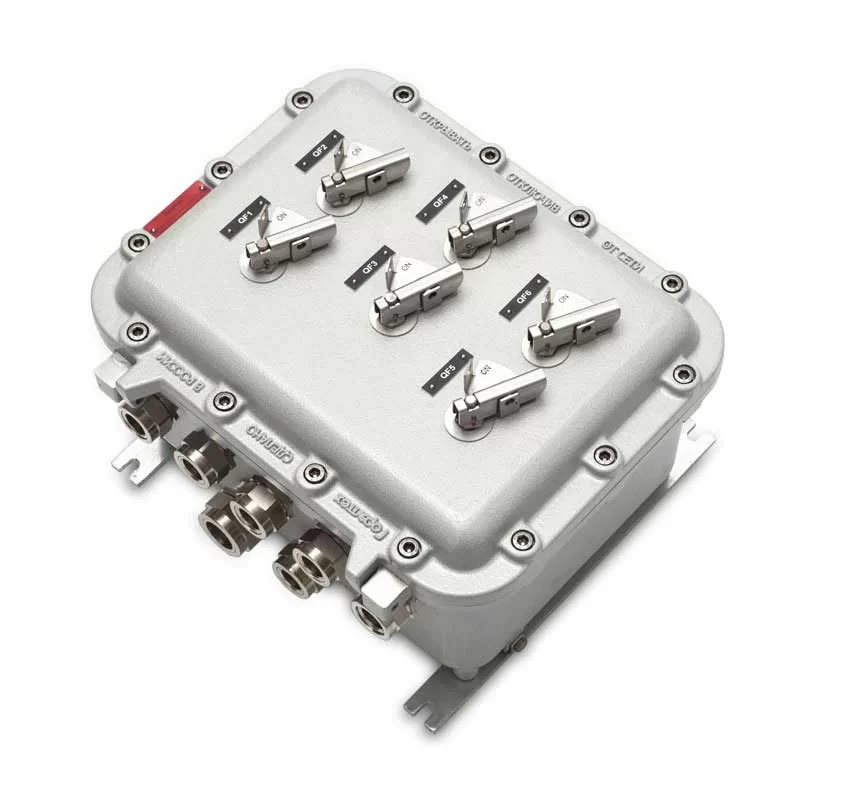

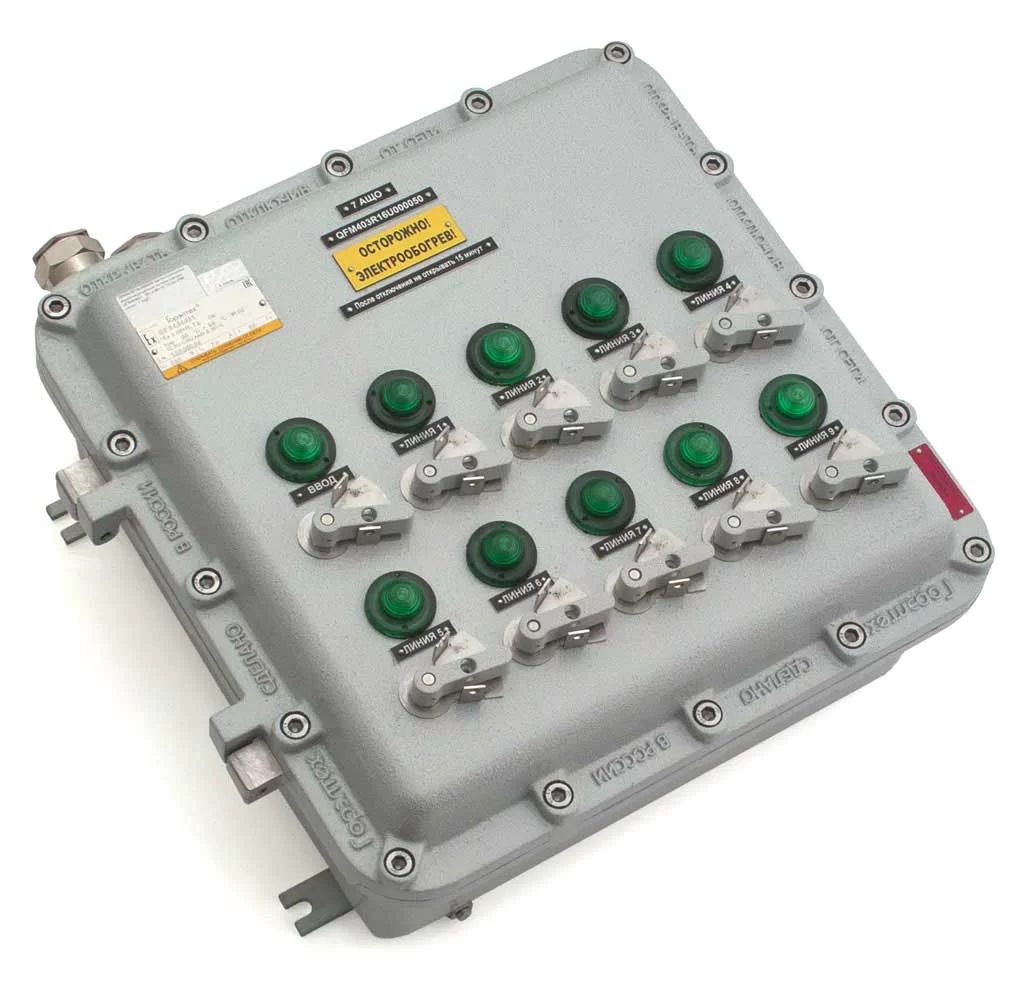

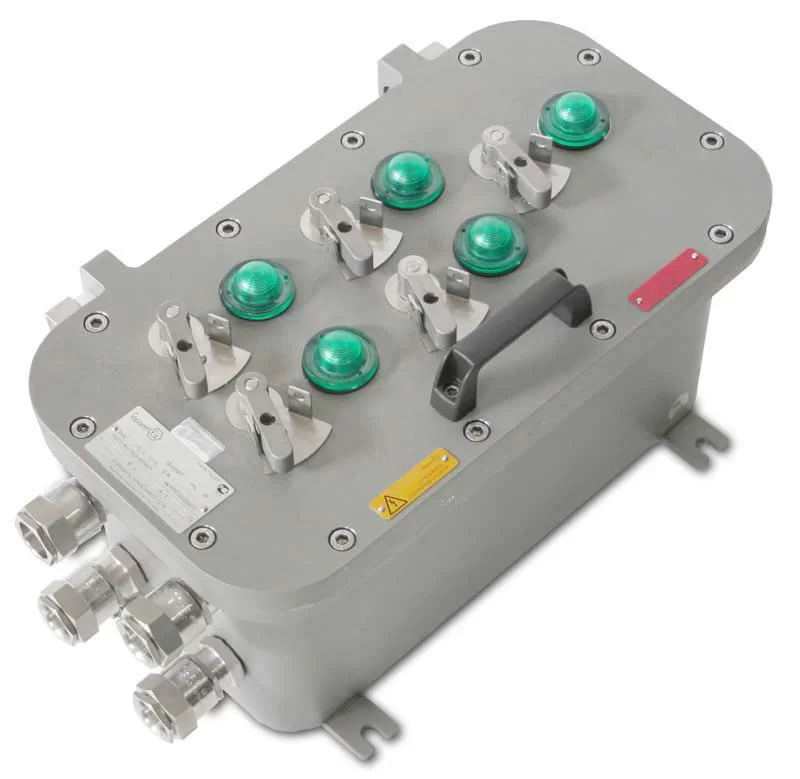

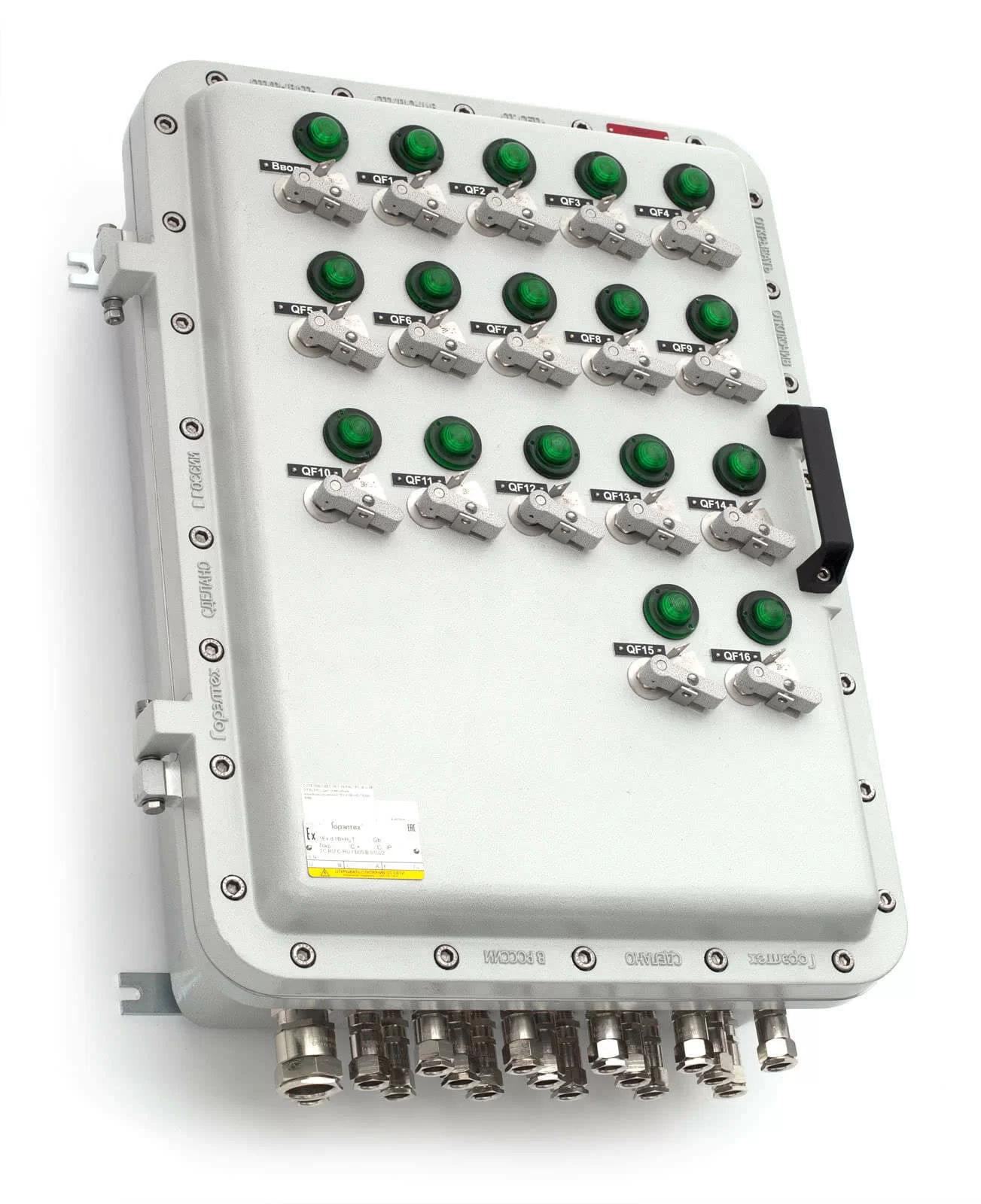

Взрывозащищенные щиты освещения типа ШГВ...-СВЕТ (CCFE-X-СВЕТ)

Взрывозащищенные щиты освещения ШГВ...-СВЕТ предназначены для распределения переменного тока напряжением 380 В, частотой 50Гц, 60 Гц и постоянного тока напряжением 220 В в стационарных осветительных сетях и их защиты во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности в зонах с потенциально взрывоопасной атмосферой. Щит освещения во взрывонепроницаемой оболочке может применяться во взрывоопасных зонах согласно главе 7.3 «Электроустановки во взрывоопасных зонах» «Правил устройства электроустановок» (ПУЭ) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах. Щит освещения рассчитан для работы при высоте над уровнем моря до 4300м. Возможность пломбирования ручек управления щитов освещения OOO «ЗАВОД ГОРЭЛТЕХ» .

Щиты освещения типа ШГВ...-СВЕТ так же могут работать в совместно с управляющим сумеречным реле ДВГ-СВЕТ. Сумеречное реле посылает команду на замыкание или размыкание цепи при достижении установленного порога освещенности, определенного фотоэлементом.

Для прямого ввода кабелей или проводов в Exd оболочку щита освещения применяются специально разработанные Exd вводы для прямого ввода серии КНВ, КОВ, КНВТН, КНВТВ, КНВМ и с компаундированием серии КНВЗ. Согласно обязательным требованиям характеристика отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию OOO «ЗАВОД ГОРЭЛТЕХ» уникальной по сравнению с другими компаниями.

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Маркировка взрывозащиты:

1Ex db IIC T6...T5 Gb X
1Ex db IIB+H₂ T6...T5 Gb
Ex tb IIIC T70°С...T100°С Db

Маркировка рудничного оборудования:

РВ Ex d I Mb
РН1/РН2

Защита:

IP66

Установка:

Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB+H₂, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.АА87.В.00580/20

IECEx CCVE 19.0007X

EESF 19 ATEX 073X

ЕАЭС RU С-RU.АБ53.В.00355/21

РОСС RU С-RU.МЮ62.В.00096/23

Морской регистр СТО №22.05089.120

RU.ОС ВССТ 0116-10.2020

ОГН4.RU.1104.В01534

ТУ 3400-005-72453807-07

ТУ 27.12.31-048-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+60*
-20…+55 (рудничное взрывозащищенное исполнение)
-60…+60 (РН1/РН2 и общепромышленное исполнение)

*в зависимости от комплектации устройства

Максимальное напряжение, В:

~380, ~220 (⎓220 по согласованию)

Максимальная сила тока, А:

650

Коммутационная износостойкость, циклов:

20 000

Резьба на присоединительных отверстиях:

Метрическая ГОСТ 24705-2004 (другой тип/размер резьбы по требованию)

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (по умолчанию)
Нержавеющая сталь устойчивая к щелочи, каплям соляной и серной кислоты (/Н)

Класс защиты от поражения электрическим током:

I

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Запросить 3D модель

Для рудничного взрывозащищенного исполнения используются вводные рудничные клеммные коробки с взрывозащитой вида Exd.

* Максимальное количество ручек управления автоматическими выключателями на крышке корпуса.
** Максимальное количество устанавливаемых 1-полюсных автоматических выключателей на номинальный ток до 63A без ручек управления (для 2-полюсных автоматических выключателей количество делится на 2, для 3-полюсных - на 3, и т.д.).

ШГВ

X

-

СВЕТ

-

X

-

X

-

X

-

X

(X)

/

У

/

Л

-

...В-Х

-

Х

-

Х

(X)

/

У

/

Л

/

X

– ТУ 27.12.31-048-72453807-2017

Название изделия

Размер корпуса (6 цифр)

Кол-во отходящих автоматов

Кол-во полюсов отходящего автомата

Номинальный ток отходящего автомата

Тип каб.ввода для питания автомата

ТИПОВЫЕ КОМПАКТНЫЕ ЩИТЫ ОСВЕЩЕНИЯ Типовые компактные щиты освещения. Ручки управления от каждого авт. выключателя* Короткая маркировка Полная маркировка Кол-во отходящих автоматов Кол-во полюсов отходящего автомата Номинальный ток отходящего автомата Кол-во полюсов входного автомата Номинальный ток входного автомата Внешние габариты корпуса, мм А В С ШГВ-СВЕТ-Т01 ШГВ302021-СВЕТ-3-1-16-КОВ1/У-B-КОВ3 3 1 16 - - 304 204 211 ШГВ-СВЕТ-Т02 ШГВ302021-СВЕТ-3-1-16-КОВ1/У-В-3-63-КОВ3/У 3 1 16 3 63 304 204 211 ШГВ-СВЕТ-Т03 ШГВ302021-СВЕТ-3-1-16-КОВ1/У-В-3-25-КОВ2/У 3 1 16 3 25 304 204 211 ШГВ-СВЕТ-Т04 ШГВ422221-СВЕТ-6-1-16-КОВ1/У-В-КОВ3 6 1 16 - - 424 224 213 ШГВ-СВЕТ-Т05 ШГВ422221-СВЕТ-6-1-16-КОВ1/У-В-3-63-КОВ3/У 6 1 16 3 63 424 224 213 ШГВ-СВЕТ-Т06 ШГВ422221-СВЕТ-6-1-16-КОВ1/У-В-3-63-КОВ4/У 6 1 16 3 63 424 224 213 ШГВ-СВЕТ-Т07 ШГВ423222-СВЕТ-9-1-16-КОВ1/У-В-3-63-КОВ3/У 9 1 16 3 63 425 325 226 ШГВ-СВЕТ-Т08 ШГВ423222-СВЕТ-9-1-16-КОВ1/У-В-3-63-КОВ4/У 9 1 16 3 63 425 325 226 ШГВ-СВЕТ-Т09 ШГВ464621-СВЕТ-12-1-16-КОВ1/У-В-3-63-КОВ3/У 12 1 16 3 63 461 461 213 ШГВ-СВЕТ-Т10 ШГВ464621-СВЕТ-12-1-16-КОВ1/У-В-3-63-КОВ4/У 12 1 16 3 63 461 461 213 ШГВ-СВЕТ-Т11 ШГВ302021-СВЕТ-1-3-63-КОВ1/У-В-КОВ3 1 3 63 - - 304 204 211 ШГВ-СВЕТ-Т12 ШГВ302021-СВЕТ-2-3-25-КОВ1/У-В-КОВ3 2 3 25 - - 304 204 211 ШГВ-СВЕТ-Т13 ШГВ422221-СВЕТ-2-3-25-КОВ1/У-В-3-100-КОВ4/У 2 3 25 3 100 424 224 213 ШГВ-СВЕТ-Т14 ШГВ423222-СВЕТ-3-3-25-КОВ1/У-В-3-100-КОВ4/У 3 3 25 3 100 425 325 226 ШГВ-СВЕТ-Т15 ШГВ423222-СВЕТ-4-3-25-КОВ1/У-В-3-100-КОВ4/У 4 3 25 3 100 425 325 226 ШГВ-СВЕТ-Т16 ШГВ302021-СВЕТ-3-1-25-КОВ1/У-В-КОВ3 3 1 25 - - 304 204 211 ШГВ-СВЕТ-Т17 ШГВ422221-СВЕТ-3-1-25-КОВ1/У-В-3-100-КОВ4/У 3 1 25 3 100 424 224 213 ШГВ-СВЕТ-Т18 ШГВ302021-СВЕТ-3-1-25-1-3-25-КОВ1/У-В-КОВ3 3 1 25 - - 304 204 211 1 3 25 - - ШГВ-СВЕТ-Т19 ШГВ423222-СВЕТ-3-1-25-1-3-25-КОВ1/У-В-3-100-КОВ4/У 3 1 25 3 100 425 325 226 1 3 25 ШГВ-СВЕТ-Т20 ШГВ423222-СВЕТ-3-1-25-2-3-25-КОВ1/У-В-3-100-КОВ4/У 3 1 25 3 100 425 325 226 2 3 25 ШГВ-СВЕТ-Т21 ШГВ423222-СВЕТ-3-1-25-3-3-25-КОВ1/У-В-3-100-КОВ4/У 3 1 25 3 100 425 325 226 3 3 25 ШГВ-СВЕТ-Т22 ШГВ423222-СВЕТ-6-1-25-КОВ1/У-В-КОВ3 6 1 25 - - 425 325 226 ШГВ-СВЕТ-Т23 ШГВ423222-СВЕТ-6-1-25-КОВ1/У-В-3-100-КОВ4/У 6 1 25 3 100 425 325 226 ШГВ-СВЕТ-Т24 ШГВ423222-СВЕТ-6-1-25-1-3-25-КОВ1/У-В-3-100-КОВ4/У 6 1 25 3 100 425 325 226 1 3 25 ШГВ-СВЕТ-Т25 ШГВ423222-СВЕТ-6-1-25-2-3-25-КОВ1/У-В-3-100-КОВ4/У 6 1 25 3 100 425 325 226 2 3 25 ШГВ-СВЕТ-Т26 ШГВ464621-СВЕТ-6-1-25-2-3-25-КОВ1/У-В-3-100-КОВ4/У 6 1 25 3 100 461 461 213 2 3 25 ШГВ-СВЕТ-Т27 ШГВ423222-СВЕТ-9-1-25-КОВ/У-В-3-100-КОВ4/У 9 1 25 3 100 425 325 226 ШГВ-СВЕТ-Т28 ШГВ464621-СВЕТ-9-1-25-КОВ1/У-В-3-100-КОВ4/У 9 1 25 3 100 461 461 213 ШГВ-СВЕТ-Т29 ШГВ464621-СВЕТ-9-1-25-1-3-25-КОВ1/У-В-3-100-КОВ4/У 9 1 25 3 100 461 461 213 1 3 25 ШГВ-СВЕТ-Т30 ШГВ464621-СВЕТ-12-1-25-КОВ1/У-В-3-100-КОВ4/У 12 1 25 3 100 461 461 213 *При заказе типовых щитов необходимо сообщить менеджеру стороны расположения кабельных вводов. Если нужен обогрев щита, то указать низшую температуру эксплуатации. Типовые щиты освещения со световой индикацией. Ручки управления от каждого авт. выключателя* Короткая маркировка Полная маркировка Кол-во отходящих автоматов Кол-во полюсов отходящего автомата Номинальный ток отходящего автомата Кол-во полюсов входного автомата Номинальный ток входного автомата Внешние габариты корпуса, мм А В С ШГВ-СВЕТ-Т31 ШГВ362821-СВЕТ-3-1-16-КОВ1/У/Л-B-КОВ3 3 1 16 - - 364 284 215 ШГВ-СВЕТ-Т32 ШГВ362821-СВЕТ-3-1-16-КОВ1/У/Л-B-3-63-КОВ3/У/Л 3 1 16 3 63 364 284 215 ШГВ-СВЕТ-Т33 ШГВ362821-СВЕТ-3-1-16-КОВ1/У/Л-B-3-25-КОВ2/У/Л 3 1 16 3 25 364 284 215 ШГВ-СВЕТ-Т34 ШГВ573926-СВЕТ-6-1-16-КОВ1/У/Л-B-КОВ3 6 1 16 - - 576 396 268 ШГВ-СВЕТ-Т35 ШГВ573926-СВЕТ-6-1-16-КОВ1/У/Л-B-3-63-КОВ3/У/Л 6 1 16 3 63 576 396 268 ШГВ-СВЕТ-Т36 ШГВ573926-СВЕТ-6-1-16-КОВ1/У/Л-B-3-63-КОВ4/У/Л 6 1 16 3 63 576 396 268 ШГВ-СВЕТ-Т37 ШГВ573926-СВЕТ-9-1-16-КОВ1/У/Л-B-3-63-КОВ3/У/Л 9 1 16 3 63 576 396 268 ШГВ-СВЕТ-Т38 ШГВ573926-СВЕТ-9-1-16-КОВ1/У/Л-B-3-63-КОВ4/У/Л 9 1 16 3 63 576 396 268 ШГВ-СВЕТ-Т39 ШГВ654526-СВЕТ-12-1-16-КОВ1/У/Л-B-3-63-КОВ3/У/Л 12 1 16 3 63 650 450 265 ШГВ-СВЕТ-Т40 ШГВ654526-СВЕТ-12-1-16-КОВ1/У/Л-B-3-63-КОВ4/У/Л 12 1 16 3 63 650 450 265 ШГВ-СВЕТ-Т41 ШГВ362821-СВЕТ-1-3-63-КОВ1/У/Л-B-КОВ3 1 3 63 - - 364 284 215 ШГВ-СВЕТ-Т42 ШГВ362821-СВЕТ-2-3-25-КОВ1/У/Л-B-КОВ3 2 3 25 - - 364 284 215 ШГВ-СВЕТ-Т43 ШГВ573926-СВЕТ-2-3-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 2 3 25 3 100 576 396 268 ШГВ-СВЕТ-Т44 ШГВ573926-СВЕТ-3-3-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 3 3 25 3 100 576 396 268 ШГВ-СВЕТ-Т45 ШГВ573926-СВЕТ-4-3-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 4 3 25 3 100 576 396 268 ШГВ-СВЕТ-Т46 ШГВ362821-СВЕТ-3-1-25-КОВ1/У/Л-B-КОВ3 3 1 25 364 284 215 ШГВ-СВЕТ-Т47 ШГВ573926-СВЕТ-3-1-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 3 1 25 3 100 576 396 268 ШГВ-СВЕТ-Т48 ШГВ362821-СВЕТ-3-1-25-1-3-25-КОВ1/У/Л-B-КОВ3 3 1 25 - - 364 284 215 1 3 25 - - ШГВ-СВЕТ-Т49 ШГВ573926-СВЕТ-3-1-25-1-3-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 3 1 25 3 100 576 396 268 1 3 25 ШГВ-СВЕТ-Т50 ШГВ573926-СВЕТ-3-1-25-2-3-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 3 1 25 3 100 576 396 268 2 3 25 ШГВ-СВЕТ-Т51 ШГВ573926-СВЕТ-3-1-25-3-3-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 3 1 25 3 100 576 396 268 3 3 25 ШГВ-СВЕТ-Т52 ШГВ573926-СВЕТ-6-1-25-КОВ1/У/Л-B-КОВ3 6 1 25 - - 576 396 268 ШГВ-СВЕТ-Т53 ШГВ573926-СВЕТ-6-1-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 6 1 25 3 100 576 396 268 ШГВ-СВЕТ-Т54 ШГВ573926-СВЕТ-6-1-25-1-3-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 6 1 25 3 100 576 396 268 1 3 25 ШГВ-СВЕТ-Т55 ШГВ654526-СВЕТ-6-1-25-2-3-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 6 1 25 3 100 650 450 265 2 3 25 ШГВ-СВЕТ-Т56 ШГВ654526-СВЕТ-9-1-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 9 1 25 3 100 650 450 265 ШГВ-СВЕТ-Т57 ШГВ654526-СВЕТ-9-1-25-1-3-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 9 1 25 3 100 650 450 265 1 3 25 ШГВ-СВЕТ-Т58 ШГВ654526-СВЕТ-12-1-25-КОВ1/У/Л-B-3-100-КОВ4/У/Л 12 1 25 3 100 650 450 265 *При заказе типовых щитов необходимо сообщить менеджеру стороны расположения кабельных вводов. Если нужен обогрев щита, то указать низшую температуру эксплуатации. Пример исполнения взрывозащищенного компактного щита освещения ШГВ302021-СВЕТ Пример исполнения взрывозащищенного компактного щита освещения ШГВ422221-СВЕТ Пример исполнения взрывозащищенного компактного щита освещения ШГВ423222-СВЕТ Пример исполнения взрывозащищенного компактного щита освещения ШГВ464621-СВЕТ Загрузка отзывов... 0 Написать отзыв Диапазон температур окружающей среды, ºС -60…+60 Класс защиты от поражения электрическим током ? Уровень электрозащиты устройства, предотвращающий случайное поражение током I Климатическое исполнение и категория размещения по ГОСТ ? Условия внешней среды и места установки оборудования согласно требованиям стандарта ГОСТ УХЛ1 Коллекция Взрывозащищенные щиты освещения ГОРЭЛТЕХ Модель ШГВ...-СВЕТ (CCFE-X-СВЕТ) Производитель Завод ГОРЭЛТЕХ Срок гарантии, лет 1 Срок службы, лет 10 Степень защиты по ГОСТ ? Обозначение уровня защищённости оборудования от внешних воздействий согласно стандарту ГОСТ IP66 Страна производства Россия Тип покрытия ? Поверхностный материал финишного слоя над тёплым полом: плитка, ламинат, ковролин, паркет и т.д. Антистатическое полимерно-эпоксидное окрашивание, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035, фрикционно искробезопасное Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты: Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек. Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя. ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции. Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки: Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации. Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер. Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня. Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р. Назад к списку Главная Каталог 0 Корзина 0 Избранные Кабинет 0 Сравнение Акции Контакты Услуги Бренды Отзывы Компания Лицензии Документы Реквизиты Поиск Блог Обзоры
