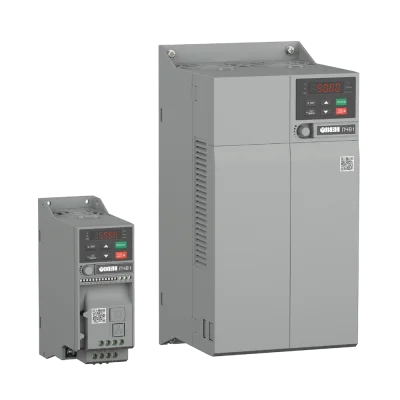

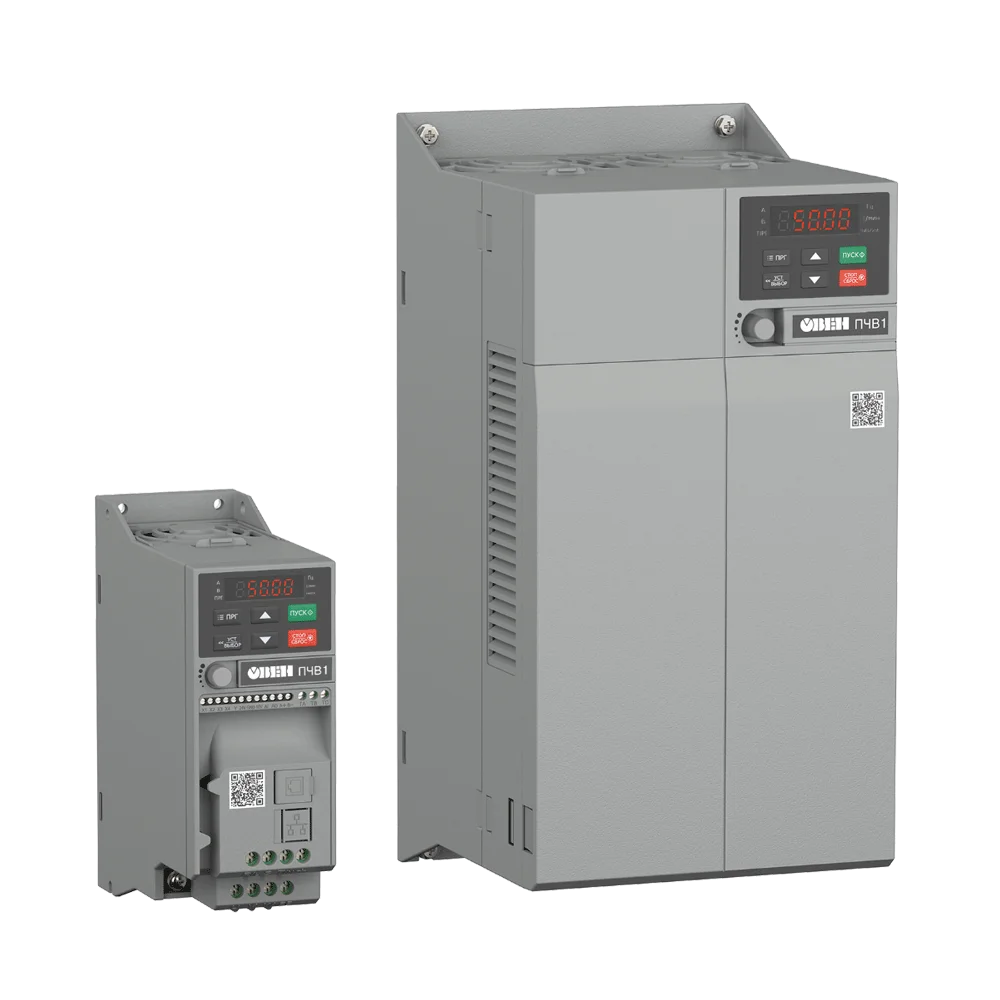

Частотный преобразователь ОВЕН ПЧВ1 [М01]
![Частотный преобразователь ОВЕН ПЧВ1 [М01] в](/upload/cssinliner_webp/iblock/af1/xe43em2zpn3o6p1bp42t8m92jn0170ir/2026021110561926606.webp "Частотный преобразователь ОВЕН ПЧВ1 [М01] в")
Артикул:
Частотный преобразователь ОВЕН ПЧВ1 [М01]
15 006 руб.
По запросу
Оптовикам дешевле
По запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цены на сайте исключительно для ознакомления. Не являются публичной офертой. Действующую на данный момент цену уточняйте у менеджера. Внешний вид товара может отличаться от фото.
Описание
Обновлённая линейка универсальных преобразователей частоты ПЧВ может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ.
Основные особенности преобразователей
- Самые компактные ПЧ в своем классе.
- Расширенное климатическое исполнение до 50 °С.
- Удобный монтаж вплотную без зазоров.
- Повышенный гарантийный срок.
- Удобная интеграция в современные системы управления и диспетчеризации.
Основные функции преобразователей частоты
- Векторный бездатчиковый и скалярный режим управления двигателем.
- Автоматическая адаптация двигателя без вращения.
- Автоматическая оптимизация энергопотребления.
- Компенсация нагрузки и скольжения.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя.
Основные параметры
- Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт).
- Выходная частота до 600 Гц.
- Точность поддержания скорости до 0,5 % от фактической.
- Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
- Перегрузочная способность: 150 % в течение 20 с для однофазных ПЧ и 150 % в течение 60 с для трёхфазных моделей.
| Параметр | Значение |
| Питающая сеть | 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт) |
| Выходное напряжение | 3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт) |
| Выходная частота | 0...600 Гц – при скалярном управлении 0...300 Гц – при векторном управлении |
| Режим управления | Асинхронные двигатели - скалярное U/f с установкой трех точек Синхронные двигатели - скалярное U/f с установкой трех точек (доступно только в модификациях ПЧВ1-х-В) SVC векторное управление (доступно только в модификациях ПЧВ1-х-В) |
| Перегрузочная способность | 1-фазные ПЧ: 150 % – 20 с, 180 % – 0,5 с 3-фазные ПЧ: 150 % – 60 с, 180 % – 5 с, 200 % – 0,5 с |
| Момент торможения через встроенный тормозной ключ | 20 % без внешнего тормозного резистора 50…100 % с использованием внешнего тормозного резистора |
| Локальная панель оператора | Настройка, мониторинг параметров, отображение кода ошибки |
| Интерфейс | RS-485 |
| Цифровые входы | 4 (сухой контакт) |
| Аналоговые входы | 1 (0/4…20 мА и 0…10 В) |
| Цифровые выходы | 1 релейный (~240 В, 3 А – в AC и ~30 В, 5 А – в DC) 1 транзисторный (="24 В, 50 мА) |
| Аналоговые выходы | 1 (0…10 В, 0/4…20 мА) |
| Встроенные регуляторы | ПИД-регулятор Встроенный ПЛК (программный автомат) |
| Класс защиты корпуса | IP20 |
| Диапазон рабочих температур | -10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик |
| Температура при хранении и транспортировке | -30...+60 °C |
| Длина моторного кабеля (без внешнего дросселя) | <100 м |

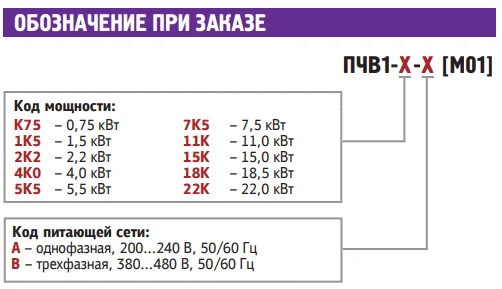

Таблица номинальных значений выходных токов
| Модификация | Источник питания | Номинальный выходной ток, А | Мощность используемого электродвигателя, кВт |
| ПЧВ1-К75-А [М01] | 1 фазы ~220 В | 4,0 | 0,75 |
| ПЧВ1-1К5-А [М01] | 7,0 | 1,5 | |
| ПЧВ1-2К2-А [М01] | 10,0 | 2,2 | |
| ПЧВ1-К75-В [М01] | 3 фазы ~380 В | 3,0 | 0,75 |
| ПЧВ1-1К5-В [М01] | 4,0 | 1,5 | |
| ПЧВ1-2К2-В [М01] | 5,0 | 2,2 | |
| ПЧВ1-4К0-В [М01] | 9,5 | 4,0 | |
| ПЧВ1-5К5-В [М01] | 13,0 | 5,5 | |
| ПЧВ1-7К5-В [М01] | 17,0 | 7,5 | |
| ПЧВ1-11К-В [М01] | 25,0 | 11,0 | |
| ПЧВ1-15К-В [М01] | 32,0 | 15,0 | |
| ПЧВ1-18К-В [М01] | 38,0 | 18,5 | |
| ПЧВ1-22К-В [М01] | 45,0 | 22,0 |
| Наименование | Описание | Цена |
| ПЧВ1-К75-А | Вход 1 фазы, выход 3 фазы, мощность 0,75 кВт, вых. ток. 4 А | 15 006,00 ₽ |
| ПЧВ1-1К5-А | Вход 1 фазы, выход 3 фазы, мощность 1,5 кВт, вых. ток. 7 А | 17 751,00 ₽ |
| ПЧВ1-2К2-А | Вход 1 фазы, выход 3 фазы, мощность 2,2 кВт, вых. ток. 10 А | 21 777,00 ₽ |
| ПЧВ1-К75-В | Вход 3 фазы, выход 3 фазы, мощность 0,75 кВт, вых. ток. 3 А | 19 215,00 ₽ |
| ПЧВ1-2К2-В | Вход 3 фазы, выход 3 фазы, мощность 2,2 кВт, вых. ток. 5 А | 28 975,00 ₽ |
| ПЧВ1-4К0-В | Вход 3 фазы, выход 3 фазы, мощность 4,0 кВт, вых. ток. 9,5 А | 33 062,00 ₽ |
| ПЧВ1-5К5-В | Вход 3 фазы, выход 3 фазы, мощность 5,5 кВт, вых. ток. 13 А | 41 541,00 ₽ |
| ПЧВ1-7К5-В | Вход 3 фазы, выход 3 фазы, мощность 7,5 кВт, вых. ток. 17 А | 47 153,00 ₽ |
| ПЧВ1-1К5-В | Вход 3 фазы, выход 3 фазы, мощность 1,5 кВт, вых. ток. 4 А | 23 729,00 ₽ |
| ПЧВ1-11К-В | Вход 3 фазы, выход 3 фазы, мощность 11,0 кВт, вых. ток. 25 А | 67 893,00 ₽ |
| ПЧВ1-15К-В | Вход 3 фазы, выход 3 фазы, мощность 15,0 кВт, вых. ток. 32 А | 78 385,00 ₽ |
| ПЧВ1-18К-В | Вход 3 фазы, выход 3 фазы, мощность 18,0 кВт, вых. ток. 38 А | 97 051,00 ₽ |
| ПЧВ1-22К-В | Вход 3 фазы, выход 3 фазы, мощность 22,0 кВт, вых. ток. 45 А | 113 887,00 ₽ |
Характеристики
|
Производитель
|
ОВЕН |
