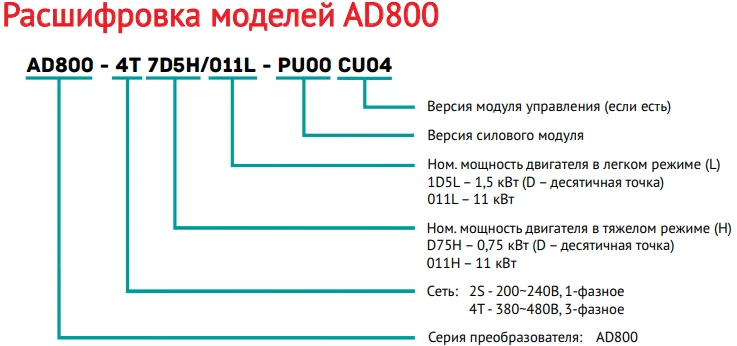

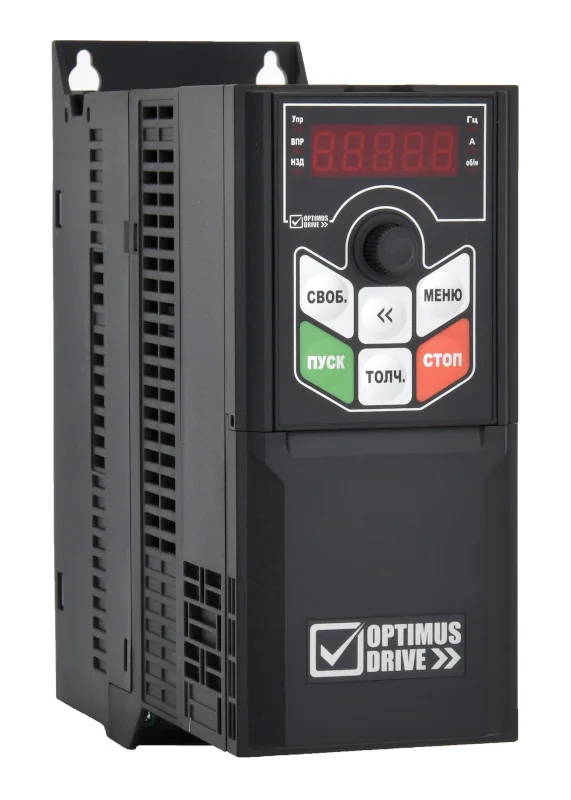

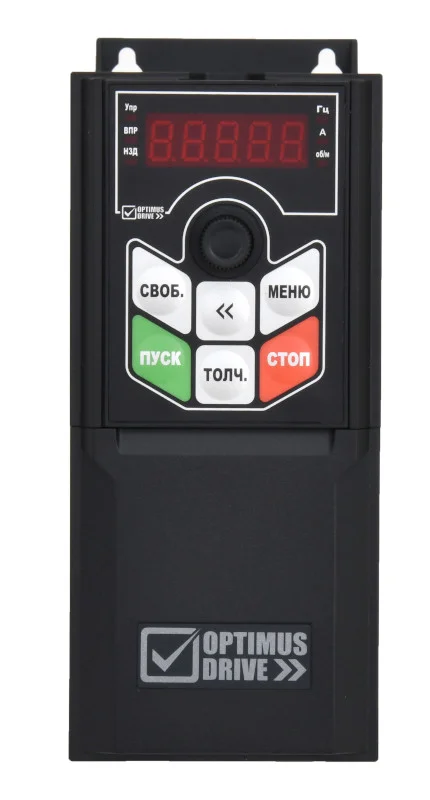

Преобразователь частоты AD800-2SD37-PU00CU04
Арт. AD800-2SD37-PU00CU04
16 665 руб.
Рассчитать доставку
Гарантия 5 лет
Характеристики
Производитель
:
Optimus Drive
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Основные функции и характеристики
- Векторное управление с обратной связью по скорости
- Поддержка плат расширения
- Опциональный пульт KP02 с ЖК-экраном и поддержкой русского языка
- Нормальный / Легкий режимы работы
- Управление моментом
- Встроенный фильтр ЭМС стандарта С3
- Встроенный дроссель постоянного тока от 37 кВт и выше
- Защитное покрытие плат 3C3
- Гарантия 3 года
Документация
Технические характеристики модели AD800-2SD37-PU00CU04
| Характеристика | Значение |
| Напряжение питания, В | 1x200~240 |
| Подключаемые двигатели | Асинхронные, СДПМ |
| Номинальная мощность двигателя, кВт | 0.37 |
| Номинальный выходной ток, A | 2.5 |
| Максимальная выходная частота, Гц | 590 |
| Перегрузочная способность | 150% 60 сек, 180% 5 сек |
| Максимальный ток двигателя (в течение 1 мин) | 3.75 |
| Дискретные входы, шт. | 6 (NPN/PNP) |
| Дискретные выходы типа открытый коллектор, шт. | 2 |
| Релейные выходы | 2 НО |
| Аналоговые входы, шт. | 2 х 0-10В/4-20мА |
| Аналоговые выходы, шт. | 1 х 0-10В/4-20мА |
| Интерфейс RS-485 | Встроенный, протокол Modbus RTU |
| Режимы управления | Скалярный (V/F), Векторный без ОС (SVC), Векторный с ОС (VC) |
| Встроенный тормозной модуль | Да |
| Возможность подключения плат расширения | Да, до 2 шт. |
| Возможность подключения энкодера/резольвера | Да |
| Опциональные протоколы связи | ProfiBus-DP Profinet EtherCAT ModBus TCP |
| Фильтр ЭМС | Встроенный, класс C3 |
| Класс защиты | IP20 |
| Рабочая температура | -10 ~ 60°C, Снижение характеристик: В нормальном режиме – от 50°C, В легком режиме – от 40°C. |
| Монтаж на DIN-рейку | Нет |
| Вынос пульта управления | Да, подключение через патч-корд, длина до 10 м |
| Габариты, мм | 72х188х185 |
| Масса нетто, кг | 1.13 |
Габариты AD800-2SD37-PU00CU04
Скачать чертеж .pdf
Скачать чертеж .dwg
Скачать 3D-Модель.STEP
Схема подключения
Периферийные устройства
Встроенный тормозной модуль
Тормозной резистор RXLG200W250RJ
РЧ фильтр RFD2B10N01
Моторный дроссель YBOCL-3A-EISA-2.335mH
Синус-фильтр SFR-0005-8M00-0.4SC
Ферритовые кольца T68x44x13.5C GH5
Программное обеспечение
Настройка преобразователя значительно упрощается с помощью программы Optimus Drive Soft. Она позволяет управлять ПЧ прямо с компьютера. С ее помощью вы можете:
- Удобно настраивать параметры с ПК
- Сохранять все настройки в файл для создания резервных копий
- Быстро копировать конфигурации и переносить их между несколькими преобразователями
- Просматривать журнал аварий и предупреждений с расшифровками
- Вести мониторинг в реальном времени, строить графики и архивировать данные одновременно по 10 параметрам
Комплектация
- Преобразователь частоты
- Краткое руководство по эксплуатации
