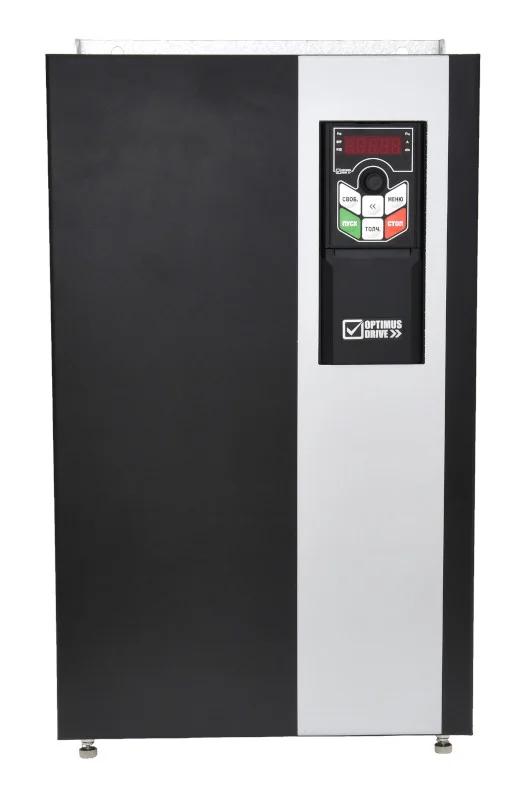

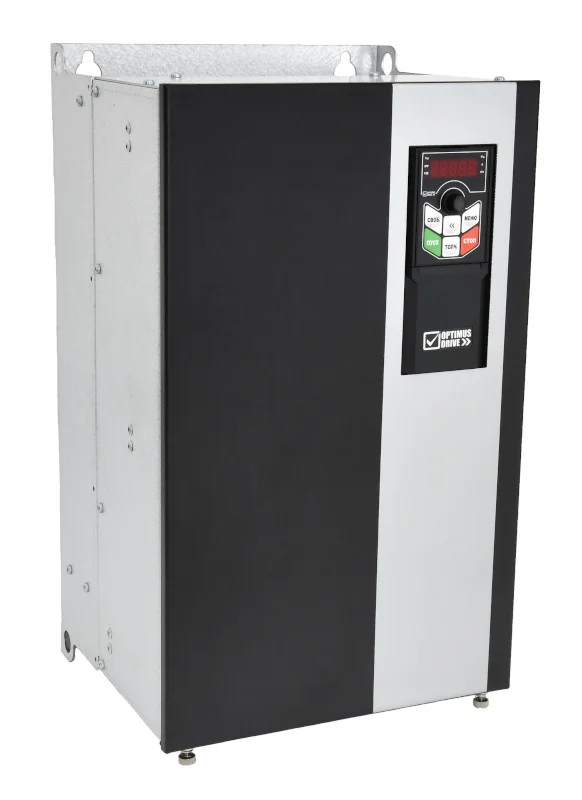

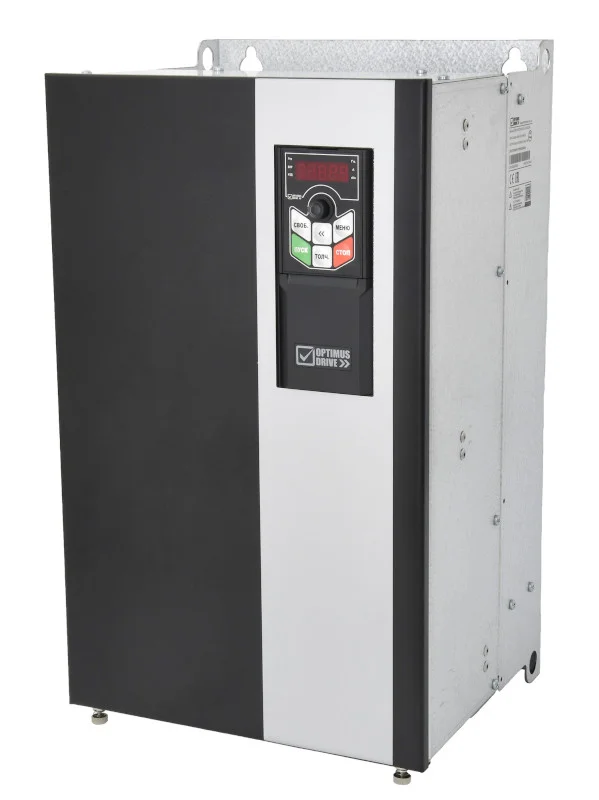

Преобразователь частоты AD800P-4T045-PU0PCU0P
Арт. AD800P-4T045-PU0PCU0P
126 276 руб.
Рассчитать доставку
Гарантия 5 лет
Характеристики
Производитель
:
Optimus Drive
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Специальные насосные функции
- Каскадное управление до 8 насосов
- ПИД-регулятор: спящий режим, 2 набора коэффициентов, сложение/вычитание сигналов ОС
- Защита от пониженного/повышенного давления, от сухого хода, от потери сигнала датчика
- Пуск-останов и изменение задания по расписанию (встроенные часы реального времени)
- Очистка насоса
- Заполнение трубы
- Пожарный режим
Основные функции и характеристики
- Перегрузочная способность: 120% в течение 60 секунд
- Векторный и скалярный режимы работы
- Встроенный фильтр ЭМС стандарта С3
- Встроенный дроссель постоянного тока от 37 кВт и выше
- Защитное покрытие плат 3C3
- Поддержка плат расширения
- Выносной штатный пульт KP01
- Опциональный пульт KP02 с ЖК-экраном и поддержкой русского языка
- Гарантия 3 года
Документация
Технические характеристики модели AD800P-4T045-PU0PCU0P
| Характеристика | Значение |
| Напряжение питания, В | 3x380~480 |
| Подключаемые двигатели | Асинхронные, СДПМ |
| Номинальная мощность двигателя, кВт | 45 |
| Номинальный выходной ток, A | 91 |
| Максимальная выходная частота, Гц | 590 |
| Перегрузочная способность | 120% 60 сек, 150% 3 сек |
| Максимальный ток двигателя (в течение 1 мин) | 109.2 |
| Дискретные входы, шт. | 5 (NPN/PNP) |
| Дискретные выходы типа открытый коллектор, шт. | 5 |
| Релейные выходы | 2 НО |
| Аналоговые входы, шт. | 2 х 0-10В/4-20мА |
| Аналоговые выходы, шт. | 1 х 0-10В/4-20мА |
| Интерфейс RS-485 | Встроенный, протокол Modbus RTU |
| Режимы управления | Скалярный (V/F), векторный без ОС (SVC), Векторный с ОС (VC) |
| Встроенный тормозной модуль | Нет |
| Возможность подключения плат расширения | Да, до 2 шт. |
| Возможность подключения энкодера/резольвера | Да |
| Опциональные протоколы связи | ProfiBus-DP Profinet EtherCAT ModBus TCP |
| Фильтр ЭМС | Встроенный, класс C3 |
| Класс защиты | IP20 |
| Рабочая температура | -10 ~ 50°C, от 40°С – снижение номинальных характеристик |
| Монтаж на DIN-рейку | Нет |
| Вынос пульта управления | Да, подключение через патч-корд, длина до 10 м |
| Габариты, мм | 280x490x258 |
| Масса нетто, кг | 21.1 |
Габариты AD800P-4T045-PU0PCU0P
Скачать чертеж .pdf
Скачать чертеж .dwg
Скачать 3D-Модель.STEP
Схема подключения
Периферийные устройства
Тормозной модуль CDBR-4045
Тормозной резистор (ПВ10%) RXLG1KW75RJ, 5 параллельно
РЧ фильтр RFI4C100N35
Сетевой дроссель YBACL-90A-EISA-0.157mH
Моторный дроссель YBOCL-110A-EISA-0.0635mH
Синус-фильтр SFR-0120-OM52-0.4SA
Программное обеспечение
Настройка преобразователя значительно упрощаются с помощью программы ABC Drive Studio. Она позволяет управлять ПЧ прямо с компьютера. С ее помощью вы можете:
- Удобно настраивать параметры с ПК
- Сохранять все настройки в файл для создания резервных копий
- Быстро копировать конфигурации и переносить их между несколькими преобразователями
- Просматривать журнал аварий и предупреждений с расшифровками
- Вести мониторинг в реальном времени, строить графики и архивировать данные одновременно по 10 параметрам
Комплектация
- Преобразователь частоты
- Краткое руководство по эксплуатации
