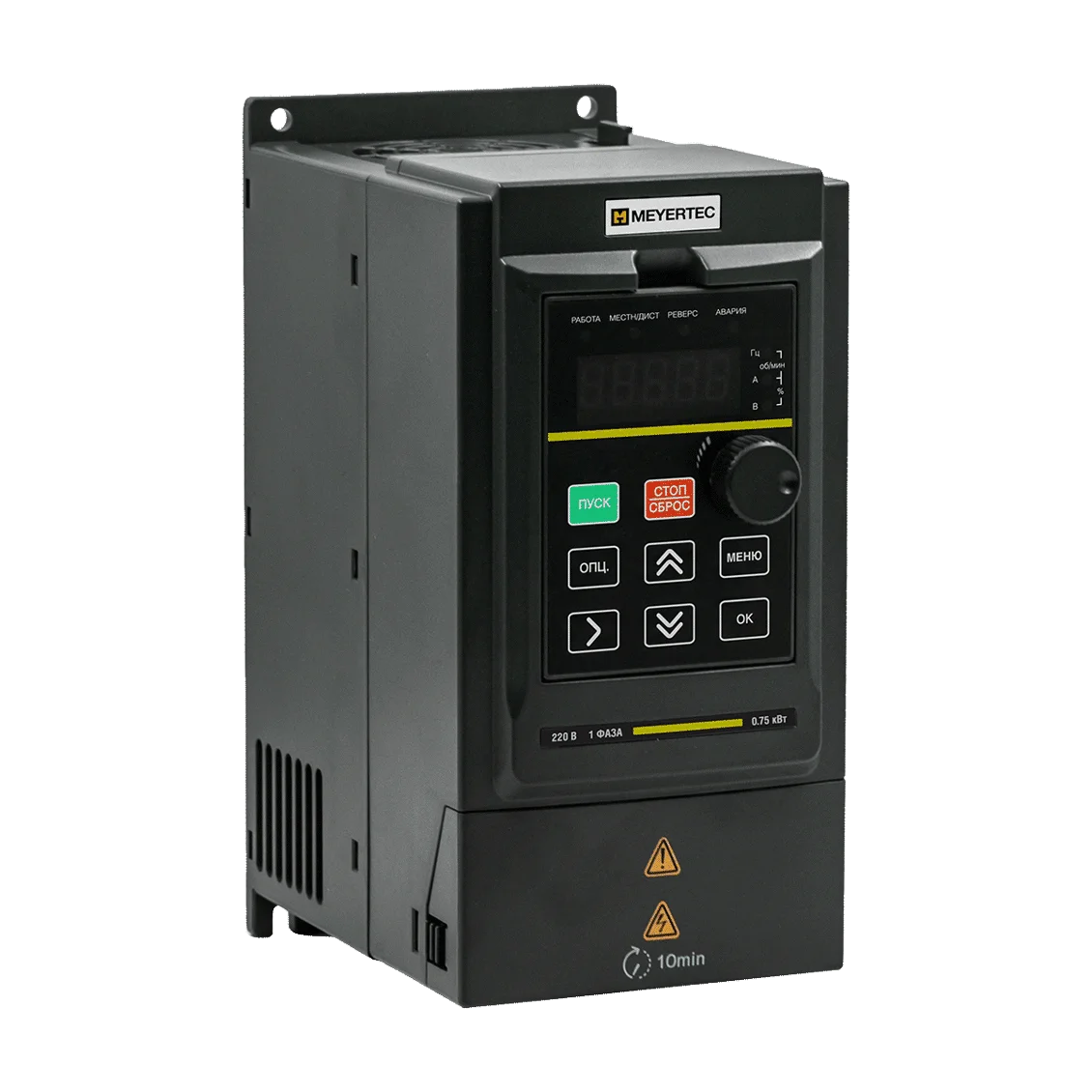

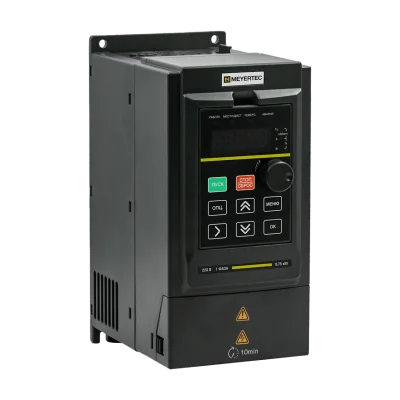

Преобразователь частоты MEYERTEC VFD1
Арт. Преобразователь частоты MEYERTEC VFD1
13 054 руб./шт
Рассчитать доставку
Гарантия 5 лет
Характеристики
Автоматическая адаптация к двигателю (без вращения)
:
есть
Автоматическая оптимизация энергопотребления
:
есть
Автоматический пропуск резонансных частот
:
2 диапазона частот для пропуска при резонансе
Встроенная цифровая панель
:
есть
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Бюджетная линейка универсальных преобразователей частоты VFD1 предназначена для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ. Включает широкий набор функций для решения базовых задач частотного управления.
Основные особенности преобразователя частоты
- Съемная панель оператора в комплекте.
- Климатическое исполнение: от -10 до +50 °С
- Управление двигателями с выходной частотой до 1000 Гц.
- Быстросъёмный вентилятор охлаждения.
- Возможность подключения тормозного резистора.
- Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора.
Основные функции преобразователя частоты
- Векторный бездатчиковый и скалярный режим управления двигателем.
- Автоматическая адаптация двигателя без вращения.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Автоматическая оптимизация энергопотребления.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя.
- Компенсация нагрузки и скольжения.
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
Основные параметры
- Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт).
- Выходная частота до 1000 Гц в скалярном режиме.
- Точность поддержания скорости до 0,5 % от максимального значения частоты.
- Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
- Перегрузочная способность: 150 % в течение 60 с и 180 % в течение 1 с.
Технические характеристики
| Параметр | Значение |
| Питающая сеть | 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт) |
| Выходное напряжение | 3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт) |
| Выходная частота | 0…320 Гц (SVC), 0…1000 Гц (U/F) |
| Режимы управления | Скалярное управление (U/f), скалярное (U/f) с раздельным заданием напряжения и частоты, векторное управление без обратной связи (SVC) |
| Перегрузочная способность |
G-тип: 150 % – в течение 60 с, 180 % – в течение 1 с P-тип: 120 % – в течение 60 с, 150 % – в течение 1 с |
| Локальная панель оператора | Настройка, мониторинг, отображение кода ошибки, копирование и перенос параметров |
| Интерфейс | RS-485 |
| Цифровые (дискретные) входы | 6 (сухой контакт) |
| Аналоговые входы |
2 0…10 В – 1 шт. 0…10 В или 4...20 мА – 1 шт. |
| Релейные выходы |
1 – для VFD1 мощностью до 7,5 кВт 2 – для VFD1 мощностью от 11 кВт (NO или NC, ~240 В, 3 А в AC и ~30 В, 5 А в DC) |
| Транзисторный выход | 1 (=24 В, 50 мА) |
| Аналоговые выходы |
1 (0,75…7,5 кВт) 2 (11…90 кВт) 0…10 В, 0/4…20 мА |
| Встроенные регуляторы |
ПИД-регулятор Встроенный ПЛК (программный автомат) |
| Класс защиты корпуса | IP20 |
| Диапазон рабочих температур | -10…+50 °C при влажности <95 % |
| Температура при хранении и транспортировке | -25...+60 °C |
| Длина моторного кабеля (без внешнего дросселя) | < 100 м |
Таблица номинальных значений выходных токов
| Модификация | Источник питания | Номинальный выходной ток, А | Мощность используемого электродвигателя, кВт |
| VFD1-K75-A-20 | 1 фаза ~220 В | 4,5 | 0,75 |
| VFD1-1K5-A-20 | 7 | 1,5 | |
| VFD1-2K2-A-20 | 9,6 | 2,2 | |
| VFD1-K75-B-20 | 3 фазы ~380 В | 2,1 | 0,75 |
| VFD1-1K5-B-20 | 3,8 | 1,5 | |
| VFD1-2K2-B-20 | 5,1 | 2,2 | |
| VFD1-4K-B-20 | 9 | 4 | |
| VFD1-5K5-B-20 | 13 | 5,5 | |
| VFD1-7K5-B-20 | 17 | 7,5 | |
| VFD1-11K-B-20 | 25 | 11 | |
| VFD1-15K-B-20 | 32 | 15 | |
| VFD1-18K5-B-20 | 37 | 18,5 | |
| VFD1-22K-B-20 | 45 | 22 | |
| VFD1-30K-B-20 | 60 | 30 | |
| VFD1-37K-B-20 | 75 | 37 | |
| VFD1-45K-B-20 | 91 | 45 | |
| VFD1-55K-B-20 | 112 | 55 | |
| VFD1-75K-B-20 | 150 | 75 | |
| VFD1-90K-B-20 | 170 | 90 |
Габаритные и присоединительные размеры
| Модификация | Типоразмер корпуса | H, мм | W, мм | D, мм | Крепежный винт | Вес ПЧ, кг |
| VFD1-K75-A-20 | 1 | 187 | 88 | 138 | 5 | 1,1 |
| VFD1-1K5-A-20 | ||||||
| VFD1-2K2-A-20 | ||||||
| VFD1-K75-B-20 | ||||||
| VFD1-1K5-B-20 | ||||||
| VFD1-2K2-B-20 | ||||||
| VFD1-4K-B-20 | 2 | 207 | 100 | 147 | 5 | 1,4 |
| VFD1-5K5-B-20 | 3 | 247 | 130 | 167 | 5 | 2,3 |
| VFD1-7K5-B-20 | 2,4 | |||||
| VFD1-11K-B-20 | 4 | 348 | 182 | 211 | 6 | 6,35 |
| VFD1-15K-B-20 | 6,45 | |||||
| VFD1-18K5-B-20 | 5 | 373 | 220 | 205 | 6 | 9,35 |
| VFD1-22K-B-20 | 9,45 | |||||
| VFD1-30K-B-20 | 6 | 435 | 256 | 222 | 6 | 12,4 |
| VFD1-37K-B-20 | 12,6 | |||||
| VFD1-45K-B-20 | 7 | 543 | 310 | 280 | 10 | 20,0 |
| VFD1-55K-B-20 | 20,4 | |||||
| VFD1-75K-B-20 | 8 | 580 | 358 | 328 | 10 | 35,6 |
| VFD1-90K-B-20 | 35,8 |
Схема электрических соединений
Модификации
Загрузка отзывов...
Автоматическая адаптация к двигателю (без вращения)
есть
Автоматическая оптимизация энергопотребления
есть
Автоматический пропуск резонансных частот
2 диапазона частот для пропуска при резонансе
Встроенная цифровая панель
есть
Встроенные регуляторы
ПИД-регулятор
Встроенный ПЛК
есть
Встроенный фильтр ЭМС
нет
Диапазон рабочих температур, ºС
-10...+50
Защита двигателя от короткого замыкания
есть
Защита от перегрева двигателя
есть
Импульсное задание
есть
Количество дискретных выходов, шт.
5
Количество импульсных выходов, шт
1
Количество фаз питания
3
Коллекция
Частотные преобразователи MEYERTEC
Максимальная перегрузочная способность, %
180
Максимальная рабочая температура, ºС
?
Допустимый предел нагрева устройства при длительной работе под нагрузкой
50
Максимально допустимая влажность воздуха, %
95
Минимальная рабочая температура, ºС
-10
Модель
VFD1
Номинальная мощность, кВт
90
Номинальный ток, А
?
Стандартное значение рабочего тока, указанное производителем для функционирования устройства
10
Нормальная перегрузочная способность, %
150
Подхват вращающегося двигателя
есть
Производитель
ОВЕН
Режим намотчика
есть
Спящий режим
есть
Срок службы, лет
10
Степень защиты по ГОСТ
?
Обозначение уровня защищённости оборудования от внешних воздействий согласно стандарту ГОСТ
IP20
Страна производства
Россия
Тип поддерживаемых двигателей
3-фазный асинхронный / синхронный (с постоянными магнитами на роторе)
Тип управления
Скалярное (U/F) / векторное бездатчиковое
Управление механическим тормозом
нет
Управление моментом
нет
Частота коммутации / ШИМ, кГц
2...16
