Контроллерная станция ПТК "Космотроника-ВЕНЕЦ"

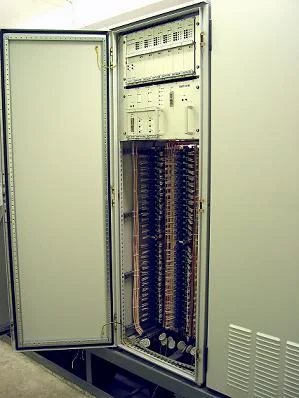

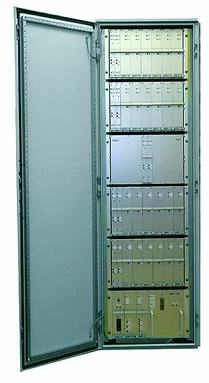

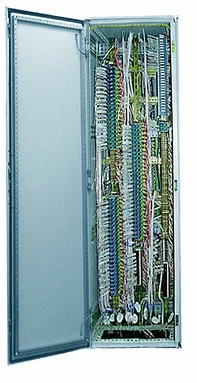

Аппаратура контроллерных станций размещается в шкафах (фирмы Schroff, конструкция – «Евромеханика»). В каждом шкафу устанавливается до 6 крейтов (этажей). На рисунке показан шкаф, содержащий 6 крейтов, и кроссшкаф, а также вариант размещения функциональных блоков и клеммных соединителей в одном шкафу.

Каждый шкаф содержит в своем составе два промышленных контроллера - основной и резервный, которые имеют возможность обмена информацией с контроллерами других стоек и с аппаратурой верхнего уровня по сетевой магистрали типа Ethernet, а через соответствующие устройства сопряжения с объектом (УСО) подключаются к оборудованию станции.

Блоки УСО предназначены для электрофизической стыковки и обеспечения необходимой гальванической изоляции аппаратуры ПТК от датчиков и исполнительных механизмов станции, а также в случае интеллектуальных УСО – для автоматического опроса датчиков и предварительной обработки и оцифровки сигналов.


Модули УСО обеспечивают прием и коммутацию следующих сигналов:
•    напряжений и токов ±5мА; ±20мА; ±1В; ±5В;
•    сигналы от датчиков термометров сопротивлений типов: 50П, 100П, 50М и 100М;
•    сигналы от датчиков термопар типов ХА, ХК.
•    входные дискретные сигналы  24В или  48В;
•    входные дискретные сигналы типа “сухой контакт” с запиткой контактов от источников питания, устанавливаемых в КС;/
•    входные дискретные сигналы  220В;
•    выходные дискретные сигналы =60В/1,5А; =220В/1,0А; ~280В/1,0А;
•    выходные унифицированные токовые сигналы (0...5мА, 4...20мА);
•    прием, обработка, осциллографирование сигналов переменного тока (50Гц , 5А, 100В, 40- кратная перегрузка по току) в нормальном и аварийном режимах.

В составе ПТК «Космотроника–Венец» поставляются интеллектуальные УСО для ввода дискретных и аналоговых сигналов со встроенными однокристальными микропроцессорами семейства I51.

Использование интеллектуальных УСО в отличие от систем, в которых все функции опроса в стойке возлагаются на один единственный центральный контроллер, позволяет:
•    разгрузить центральный контроллер от рутинных операций циклического опроса датчиков, фильтрации, предварительной обработки, и передавать в центральный контроллер только существенную информацию;
•    сделать любой сигнал инициативным, работающим по прерыванию;
•    программировать режимы работы УСО (период опроса, режимы фильтрации и т.п.);
•    проводить самодиагностику УСО, включая контроль всех встроенных источников питания что повышает общую надежность системы;
•    при использовании системы единого времени (СЕВ) обеспечить синхронный опрос всех входных сигналов в комплексе в единые моменты времени, привязанные к единой секундной метке;
•    обеспечить привязку входной информации от датчиков ко времени с точностью не хуже 1 мс;
•    проводить автоматическую программную коррекцию метрологических характеристик измерительных каналов с целью устранения уходов точностных характеристик в результате старения элементов.

Блоки УСО ПТК «Космотроника-Венец» обеспечивают напряжение гальванической развязки между входом и выходом 1,5 кВ, гальваническую развязку между каналами не менее 500В.
