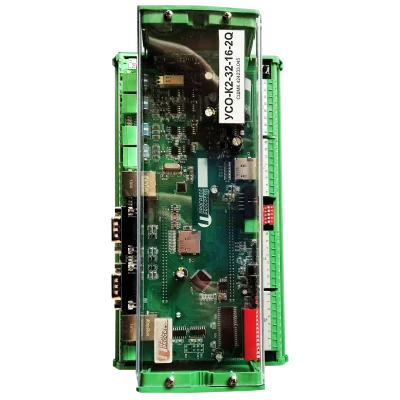

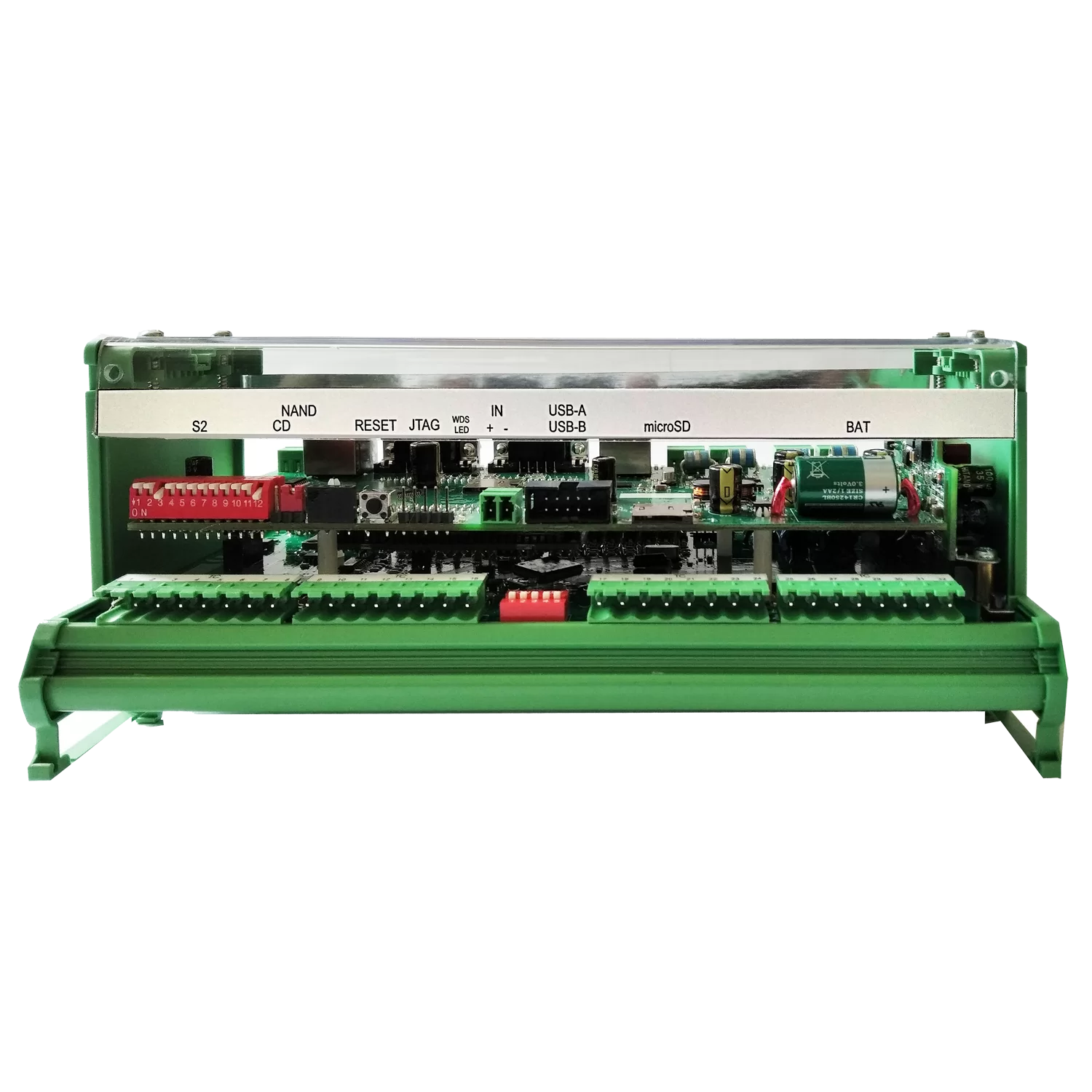

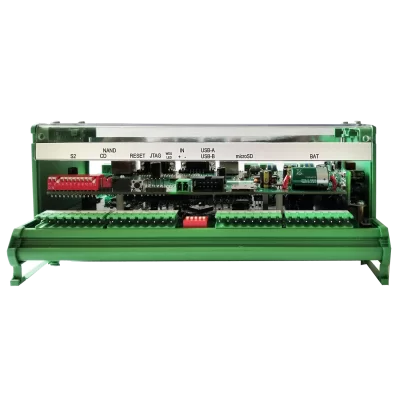

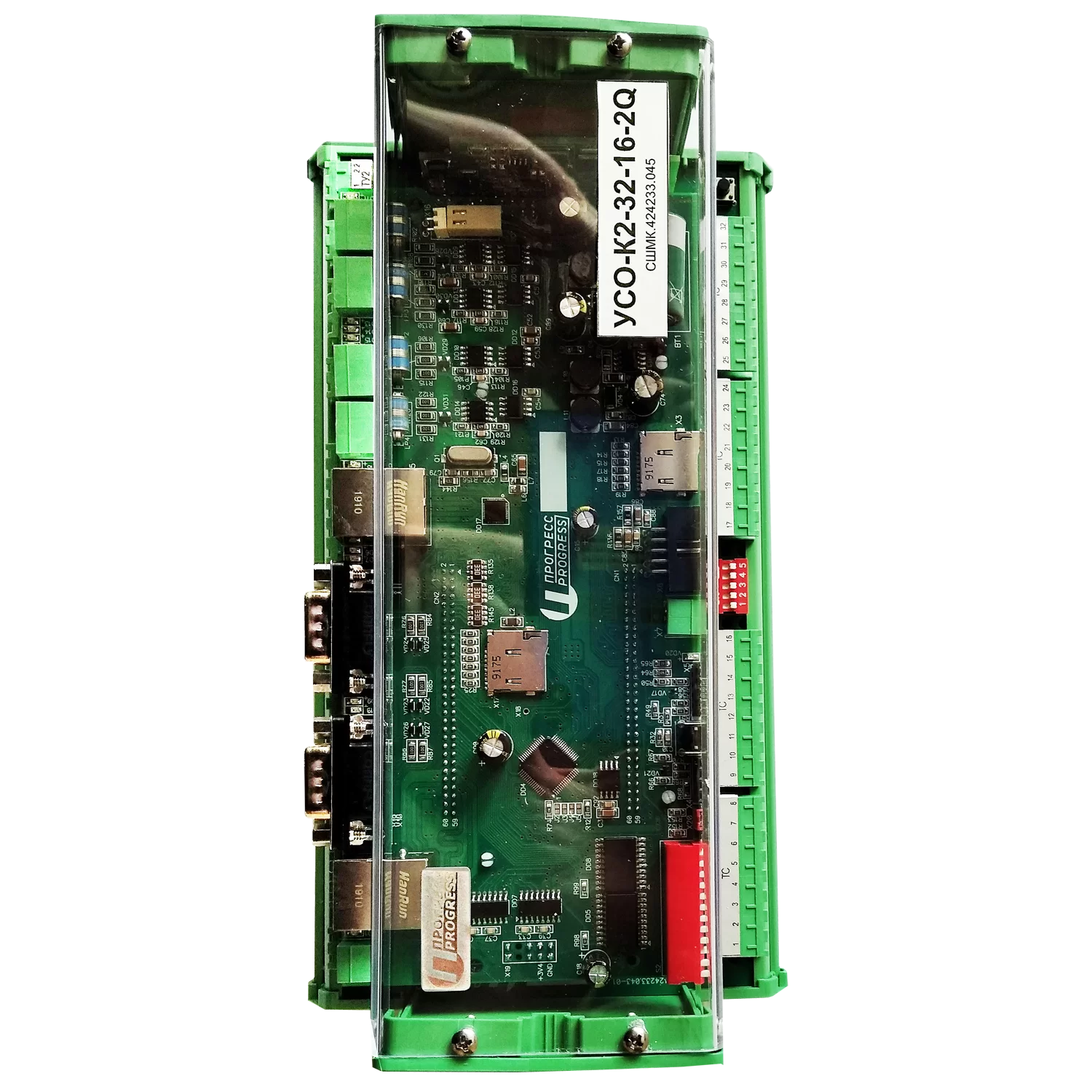

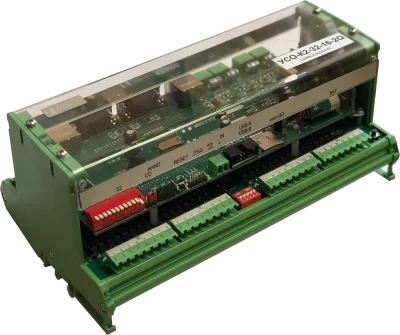

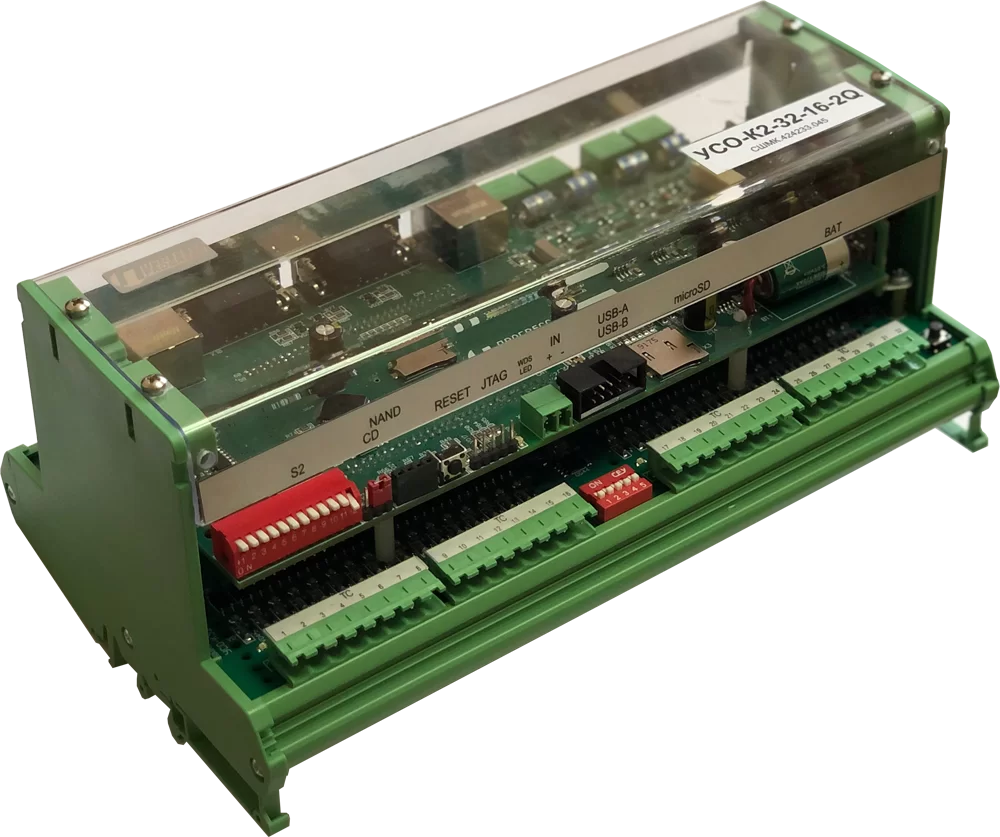

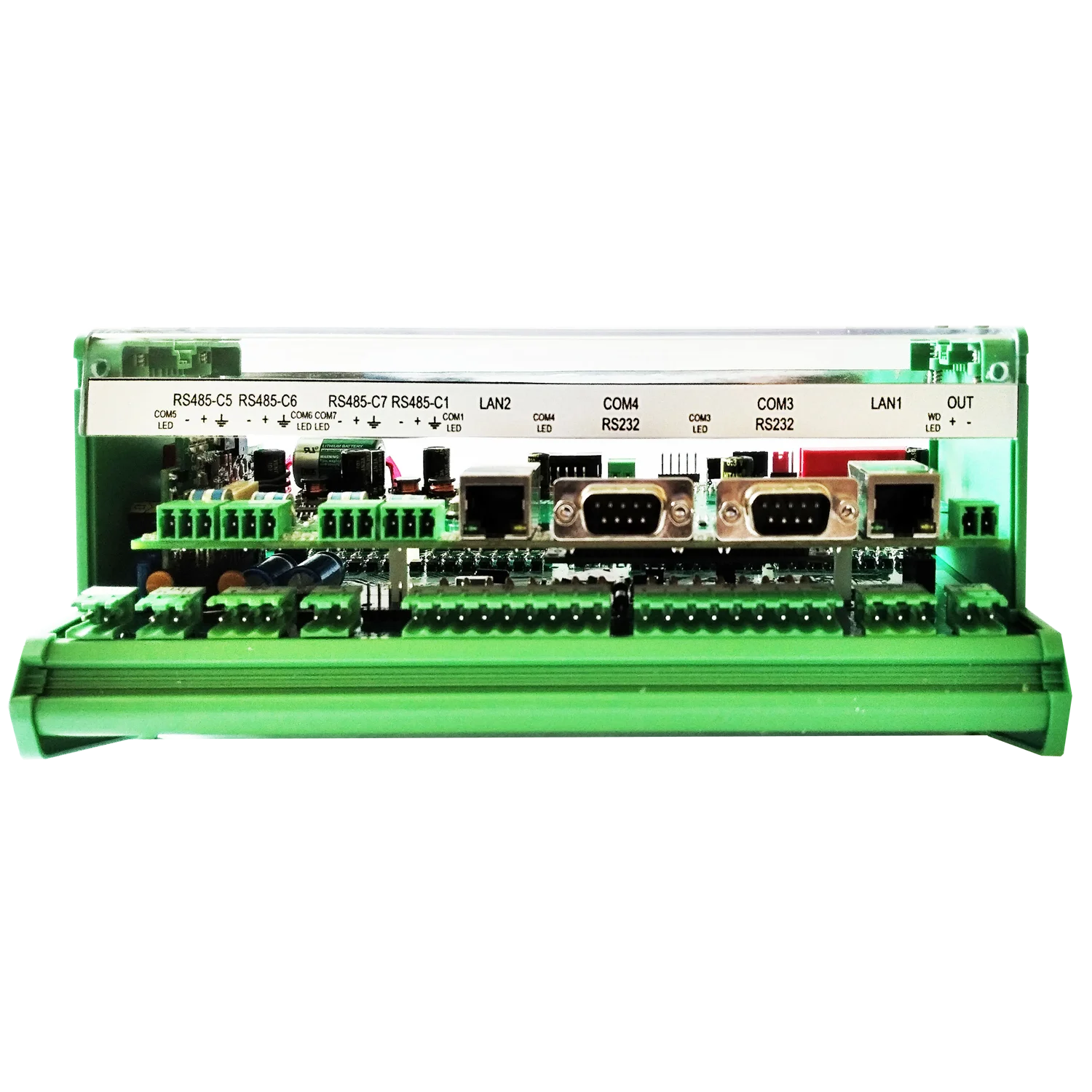

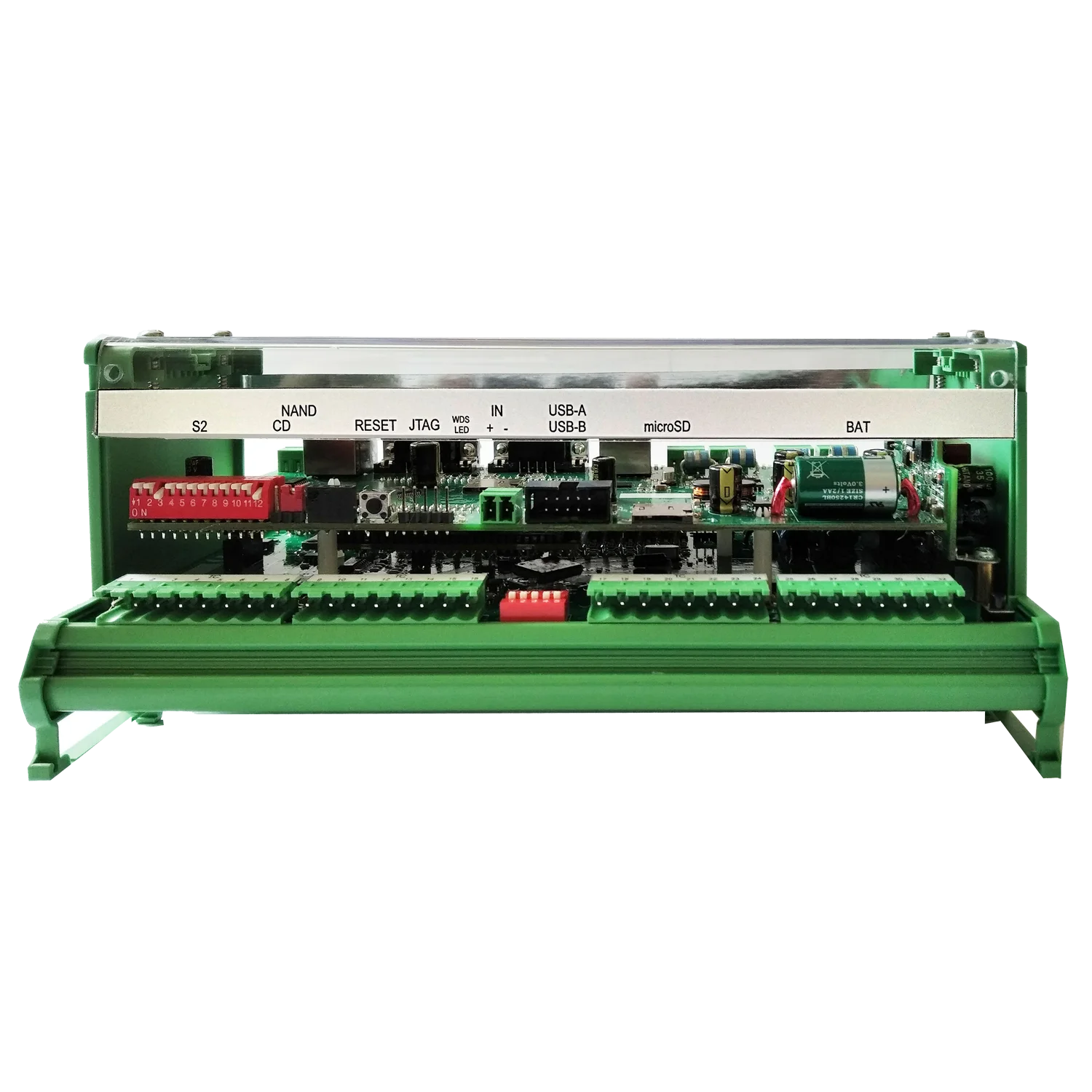

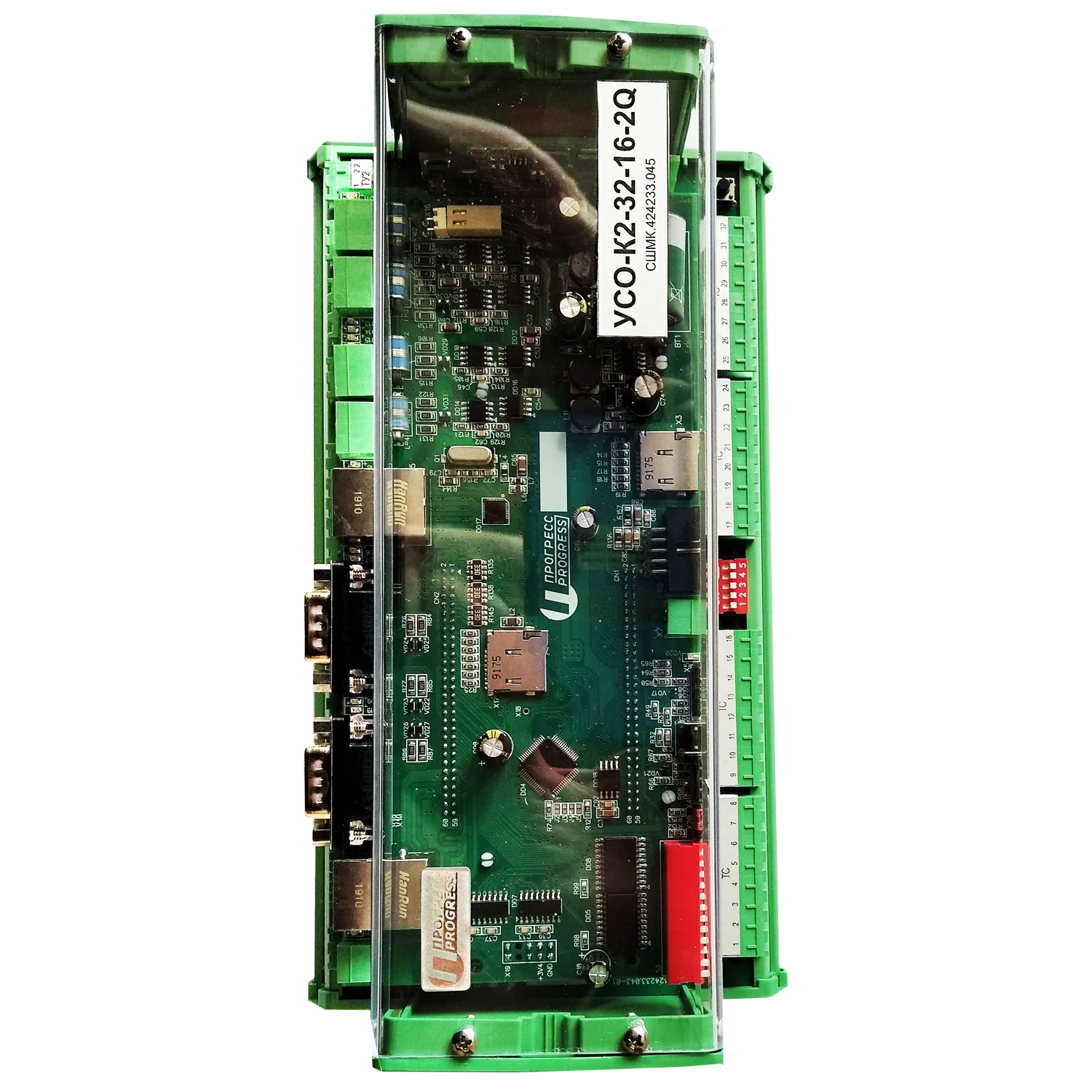

Промышленный контроллер УСО-К2-32-16-2Q

Прибор имеет модульную конструкцию, состоящую из измерительной части и процессорного модуля. Служит для измерения нормированных сигналов постоянного тока, считывания состояния телесигнализации, подсчета импульсов, проведения расчетов, выполнения команд телеуправления, обработки и передачи результатов измерения по интерфейсам гальваническ изолированным RS-485, Ethernet.

Используется для промыслового контроля и учета продукции нефтяных скважин. Позволяет производить поверку шкафа телемеханики без необходимости демонтажа всего шкафа. Может быть использован в любых системах телемеханики одновременно в качестве контроллера телемеханики и измерительного модуля. Процессорный модуль построен на процессоре AM3358 (32 бита, 600-1000 мГц), памятью 512 Мб и дополнительной flash-памятью 4 Мб. Работает под управлением операционной системы ЗОСРВ «Нейтрино». Измерительный модуль имеет 32 канала телесигнализации, 16 каналов аналоговых нормированных сигналов 0-20мА (12-разрядных), 2 канала телеуправления, 2 разъема Ethernet 10-1000 МГц, 4 канала RS485, два канала RS232.

Для конфигурирования устройства используется Flash microSD. Аналоговые и дискретные входы защищены от импульсных перенапряжений. Все каналы телесигнализации поддерживают счет импульсов до 100 Гц, 2 два из них поддерживают счет импульсов до 1000 Гц. Четыре канала RS485 защищены от импульсных высоковольтных перегрузок в интервале 8/30мксек и амплитудой до 1000В. Вычислительные возможности УСО-К2-32-16-2Q позволяют использовать его для управления замерами параметров водо-газо-нефтяной смеси, расчета параметров добычи.

По входам и выходам устройство совместимо с модулем ввода-вывода УСО-К-32.4.2-С. Возможно расширение каналов ввода-вывода с помощью установки дополнительных модулей ввода-вывода УСО-К (УСО-К32.4.2-С, УСО-К DI16, УСО-К DO8, и проч.). УСО-К2-32-16-2Q обеспечивает обмен данными по протоколам OPC UA, MODBUS RTU и ГОСТ Р МЭК 870-5-104-2001. В составе шкафов автоматизации монтируется на DIN-рейку.

Дополнительно позволяет решать следующие внутрисистемные задачи:
•    проведение самодиагностики состояния и функционирования изделия;
•    отображение, ведение текущего и системного времени (часы, минуты, секунды);
•    ведение календаря (число, месяц, год), с помощью энергонезависимых часов;
•    ведение журнала событий, сохранение журнала в энергонезависимой памяти;
•    передача результатов измерений по радиоканалу, или по каналу Ethernet вышестоящему контроллеру системы сбора информации;
•    отображение при помощи светодиодов состояние каналов ТС и ТУ, Индикацию прием-передачи по RS каналам и Ethernet.

Технические характеристики модуля центрального процессора:
•    Ядро: ARM Cortex-A8 CPU with FPU
•    Тактовая частота: 600 - 1000 МГц
•    Разрядность ЦПУ: 32 bit
•    RAM: DDR3 512 Мб
•    Flash: 256/512 Мб Nand Flash
•    Доп. Flash: 4 Мб - SPI
•    Энергонезависимые часы: RTC + BAT
•    Внешняя память: micro SD (2 шт.) 4 - 32 Гбайт
•    WD внутренний и внешний: 0.1сек./45сек + LED-R-P/W

Технические характеристики измерительного модуля:
•    Ядро процессора: ARM 32-bit Cortex-M4 with FPU;
•    Тактовая частота: 168 МГц;
•    Разрядность ЦПУ: 32 bit;
•    Встроенная RAM: 192RAM + 4Кбайта SRAM;
•    Встроенная Flash - память программ: до 1 Мб;
•    Внешняя Flash: 4 Мб - SPI;
•    Энергонезависимые часы: RTC + BAT.

Технические характеристики вспомогательного процессора:
•    Ядро: ARM 32-bit Cortex-M3 CPU 1.25DMIPS/MHz
•    Тактовая частота: 72 МГц
•    Разрядность ЦПУ: 32 bit
•    RAM: 64 кБ
•    Встроенная Flash память программ: от 64 до 256 кБ

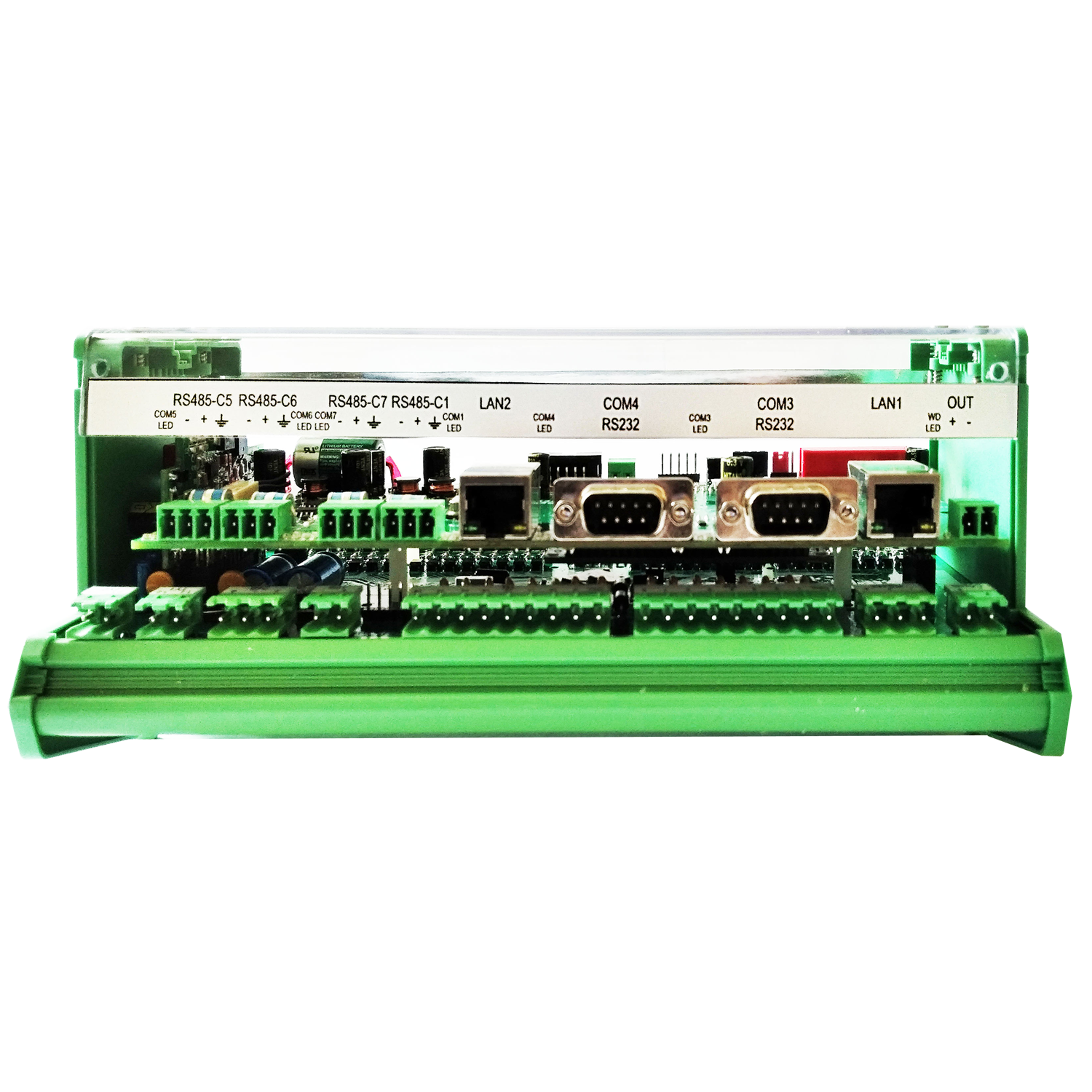

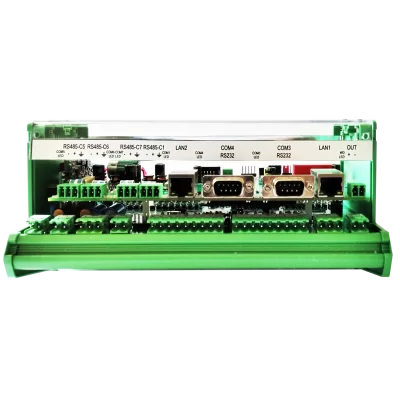

Внешние интерфейсы:
•    Ethernet 10/100/1000: 2
•    COM RS485: 4
•    COM RS232: 2
•    USB:1

Порты ввода – вывода:
•    Входы телесигналов: 32
•    Входы телеизмерений: 16
•    Выходы телеуправлений: 2

Поддерживаемые протоколы передачи данных:
•    OPC UA
•    MODBUS RTU
•    ГОСТ Р МЭК 870-5-104-2001

Условия эксплуатации и габариты
•    Конструкция УСО: в едином корпусе модульной конструкции, с возможностью монтажа на DIN рейку.
•    Относительная влажность: не более 95% при t = 40°C
•    Атмосферное давление: от 70 до 106,7 кПа
•    Вибрация: F = 20-25 Гц α = 19,6м/с² T = 30 мин
•    Допустимый диапазон рабочих температур (по ГОСТ 26.205-88): от -40ºС до +60ºС
•    Напряжение основного канала питания: DC1 от 20 до 30 В
•    Напряжение резервного канала питания: DC2 от 10 до 30 В
•    Потребляемая мощность (по ГОСТ 12997): не более 5 Вт
•    Габаритные размеры, не более (ШхГхВ): 220х125х98 мм
•    Масса: не более 600г

Варианты поставки в зависимости от установленного системного программного обеспечения:

Возможно варианта поставки контроллера: в составе с полнофункциональным системным программным обеспечением Qmicro либо Lmicro, или без системного программного обеспечения, с предустановленной операционной системой ЗОСРВ «Нейтрино». В случае поставки с полнофункциональным ПО его стоимость входит в стоимость контроллера. Полнофункциональное ПО контроллера «Космотроника» включает в себя:

•    ЗОСРВ «Нейтрино» (или Linux);
•    системное программное обеспечение нижнего уровня "Космотроника" Qmicro для ОС ЗОСРВ «Нейтрино», либо Lmicro для ОС Linux;
•    набор драйверов для работы с внешними устройствами, в том числе:
счетчики электроэнергии ЕвроАльфа; Альфа А3, А2, А1140, А1700, А1800; СЭТ-4ТМ.03, СЭТ-4ТМ.02, ПСЧ-3ТМ.05, ПСЧ-4ТМ.05; МИР С-01, МИР С-02, МИР С-03.
теплоконтроллеры серии ИМ2300;
счетчики расхода газа серии ЕК260, ЕК270;
вычислитель расхода газа, пара, воды, нефти УВП-280.
•    программный модуль веб-интерфейса, позволяющий непосредственно с контроллера, без установки дополнительного ПО, на экране браузера осуществить:
контроль доступа к контроллеру по веб-интерфейсу, администрирование ролей пользователей;
параметризацию контроллера;
выдачу текущих значений сигналов в виде таблиц;
отображение мнемосхемы объекта с отображением на ней событий и текущих значений основных сигналов.
•    программное обеспечение "Конфигуратор контроллера Космотроника" (Studio).

Поддерживает обмен данными по следующим коммуникационным протоколам:
•    МЭК 60870-5-101 (IEC 60870-5-101);
•    МЭК 60870-5-103 (IEC 60870-5-103);
•    МЭК 60870-5-104 (IEC 60870-5-104);
•    MODBUS RTU;
•    MODBUS TCP;
•    протокол "Космотроника";
•    а также по заказу.
