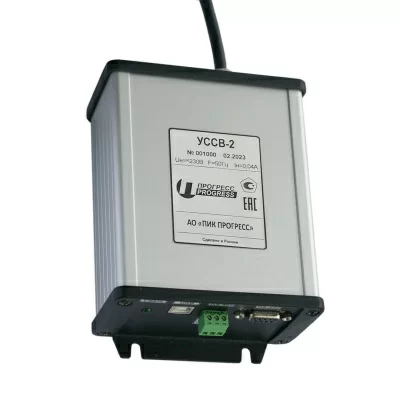

Устройство синхронизации системного времени УССВ-2

Устройства синхронизации системного времени АО «ПИК ПРОГРЕСС» УССВ-2 является средством измерений и внесено в Госреестр РФ. Устройство синхронизации системного времени предназначено для приёма и передачи в цифровом формате сигналов со спутников в целях автоматической коррекции системного времени автоматизированных систем учёта потребления (выдачи) электрической энергии и мощности (АИИС КУЭ). Устройство рассчитано на применение на объектах энергетики, промышленных предприятиях, а также в других организациях, осуществляющих самостоятельную привязку к системе точного времени.
Типы устройств, которые могут синхронизироваться от УССВ-2:
•    Компьютер или сервер c операционной системой Windows/Linux; Устройства сбора и передачи данных;
•    Другие устройства, использующие для синхронизации и корректировки текущих значений времени и даты данные в формате пакета GPRMC протокола NMEA0183 или последовательность импульсов 1 Гц (1 PPS), синхронизированных со шкалой времени UТС(SU).

Шкала времени сигнала 1 Гц (1PPS) синхронизирована шкалой времени UТС(SU) c помощью ГНСС ГЛОНАСС+СРS. Частотный диапазон, принимаемых сигналов ГНСС L1:
•    1598,0625-1605,357 МГц ГНСС ГЛОНАСС;
•    1575,42 МГц ГНСС GPS.
•    Количество каналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS — 32 канала.   Время прогрева УССВ-2 и захвата спутников ГНСС не более 20 минут.
•    Выходные данные RS-232, RS-485, USB по протоколу NMEA0183 версия 3.01
•    Скорость передачи данныхx по интерфейсам RS-232, RS-485, USB 4800-115200 бит/с.
•    Тип интерфейса USB USB2.0 (Full speed) 12 Мбит/с.
•    Рабочие условия эксплуатации: - от минус 10 до плюс 55 °С.

Устройства синхронизации системного времени УССВ-2 предназначены для приема сигналов даты, времени и шкалы времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GРS и передачи этих данных через последовательные интерфейсы RS-485, RS-232 и USB в автоматизированные информационно-измерительные системы (АИИС), компьютер, для установки или корректировки текущих значений времени и даты в формате пакета GPRMC.

Принцип действия устройств основан на приеме информации со спутников глобальных навигационных спутниковых систем, обработке данных, преобразовании и формировании выходных данных по протоколу NMEA 0183. Устройства на специальном выходе формируют собственную шкалу времени – последовательность секундных импульсов на выходе 1 Гц (1PPS), синхронизированных со шкалой времени UТС(SU), применение которой может обеспечивать погрешность синхронизации УСПД до 3-х мкс. УССВ-2 является функционально и конструктивно законченным изделием, выполненным в виде моноблока. На передней панели УССВ-2 расположены интерфейсные разъемы и индикатор режимов работы устройства. Сетевой кабель и антенный разъем расположены на задней панели.
