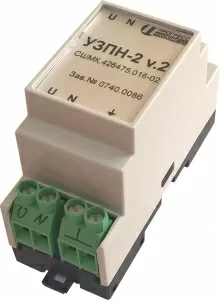

Устройство защиты от повышенного напряжения УЗПН-2
Арт. СШМК.426475.016
Рассчитать доставку
Гарантия 5 лет
Характеристики
Возможность установки радиомодема
:
Да
Диапазон рабочих температур, ºС
:
-40…+65
Интерфейс подключения
:
RS-485, RS-232
Максимальная рабочая температура, ºС
:
?
Допустимый предел нагрева устройства при длительной работе под нагрузкой
+65
Описание
Устройство защиты от повышенного напряжения УЗПН-2
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Предназначен для организации цифровой радиосвязи в сетях сбора информации. Может использоваться как в автономном режиме, так и в составе с контроллером пакетного режима. Используется совместно с 128-канальными радиостанциями Motorola GM340, GM350, Такт 201. Опционально радиомодем может поставляться с дополнительным интерфейсом RS485 (СШМК.467762.010-02-485).
Конструктивно модем представляет собой микропроцессорное устройство, выполненное на одной двухсторонней печатной плате с применением SMD элементов, установленной в пластиковом корпусе, имеющем сменное приспособление для установки на DIN рейкe. Модем имеет 16-проводной шлейф с разъемом PBD16 для подключения к радиостанции, разъемом IDS10 для подключения к контроллеру, по интерфейсу RS232 (RS485).
Питание микропроцессорной части модема осуществляется от радиостанции через шлейф, или посредством внешнего двухпроводного кабеля, служащего одновременно для начального включения радиостанции. Питание RS232(485) осуществляется по 10-проводному шлейфу от пакетного контроллера или двухпроводным кабелем от источника 5В. На торцевой стороне модема установлены разъемы RS232, RS485, питания 5В. На широкой боковой стороне установлены светодиоды индикации режима "прием-передача" и наличия напряжения питания.
• Скорость передачи/приема данных по порту RS232(485): 19200 бод.
• Скорость передачи данных по радиоканалу: максимальная - 9600 бод.
• Протокол работы порта RS232: 8. N. 1.
• Максимальная длина передаваемого пакета информации:
• гарантированная: 1024 байт
• расчетная, максимальная: 1400 байт
• При использовании режима проверки “занято” длина передаваемых данных определяется временем, разрешенным радиостанции работать на передачу непрерывно 90сек ~ 88 кб.
• Применяемый микропроцессор: AtMega 162.
• Тактовая частота: 11.0592 мГц.
• Средства индикации:
• зеленый светодиод: прием
• красный светодиод: передача.
• зеленый светодиод: питание процессора
• зеленый светодиод: питание RS232 (485)
• Разрядность применяемого ЦАП: 6 разрядов.
• Четыре уровня выходного эффективного напряжения, мВ: от 90 до 320
• Четыре уровня задержки переключения на передачу, мсек: от 70 до 200
• Два уровня фильтрации гармоник фильтром - 4-х или 7-ми звенным.
• Напряжение питания:
• режим с гальванической изоляцией, В:
• со стороны радиостанции: 11 - 16 (40мА)
• со стороны контроллера: 5 ± 0,25
• режим без гальванической изоляции, В: от 9 до 16 (80 мА)
• Напряжение гальванической развязки, В: 2500
• Рабочая температура: от -40°С до +65°С
• Среднее время наработки на отказ: 87500 часов
Конструктивно модем представляет собой микропроцессорное устройство, выполненное на одной двухсторонней печатной плате с применением SMD элементов, установленной в пластиковом корпусе, имеющем сменное приспособление для установки на DIN рейкe. Модем имеет 16-проводной шлейф с разъемом PBD16 для подключения к радиостанции, разъемом IDS10 для подключения к контроллеру, по интерфейсу RS232 (RS485).
Питание микропроцессорной части модема осуществляется от радиостанции через шлейф, или посредством внешнего двухпроводного кабеля, служащего одновременно для начального включения радиостанции. Питание RS232(485) осуществляется по 10-проводному шлейфу от пакетного контроллера или двухпроводным кабелем от источника 5В. На торцевой стороне модема установлены разъемы RS232, RS485, питания 5В. На широкой боковой стороне установлены светодиоды индикации режима "прием-передача" и наличия напряжения питания.
• Скорость передачи/приема данных по порту RS232(485): 19200 бод.
• Скорость передачи данных по радиоканалу: максимальная - 9600 бод.
• Протокол работы порта RS232: 8. N. 1.
• Максимальная длина передаваемого пакета информации:
• гарантированная: 1024 байт
• расчетная, максимальная: 1400 байт
• При использовании режима проверки “занято” длина передаваемых данных определяется временем, разрешенным радиостанции работать на передачу непрерывно 90сек ~ 88 кб.
• Применяемый микропроцессор: AtMega 162.
• Тактовая частота: 11.0592 мГц.
• Средства индикации:
• зеленый светодиод: прием
• красный светодиод: передача.
• зеленый светодиод: питание процессора
• зеленый светодиод: питание RS232 (485)
• Разрядность применяемого ЦАП: 6 разрядов.
• Четыре уровня выходного эффективного напряжения, мВ: от 90 до 320
• Четыре уровня задержки переключения на передачу, мсек: от 70 до 200
• Два уровня фильтрации гармоник фильтром - 4-х или 7-ми звенным.
• Напряжение питания:
• режим с гальванической изоляцией, В:
• со стороны радиостанции: 11 - 16 (40мА)
• со стороны контроллера: 5 ± 0,25
• режим без гальванической изоляции, В: от 9 до 16 (80 мА)
• Напряжение гальванической развязки, В: 2500
• Рабочая температура: от -40°С до +65°С
• Среднее время наработки на отказ: 87500 часов
Загрузка отзывов...
Возможность установки радиомодема
Да
Диапазон рабочих температур, ºС
-40…+65
Интерфейс подключения
RS-485, RS-232
Максимальная рабочая температура, ºС
?
Допустимый предел нагрева устройства при длительной работе под нагрузкой
+65
Минимальная рабочая температура, ºС
-40
Назначение
защита цепей от повышенного и импульсного напряжения
Производитель
ПИК ПРОГРЕСС
Срок гарантии, лет
1
Срок службы, лет
5
Страна производства
Россия
Тип комплектующей
устройство защиты от перенапряжения
