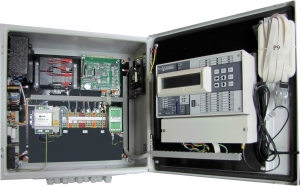

Шкаф АСУЭ "Космотроника"

Шкаф АСУЭ "Космотроника" предназначен для работы в автоматизированных системах управления технологическими процессами, системах телеметрии, системах учета энергоресурсов в качестве устройства сбора, обработки, передачи данных, выполнения команд дистанционного управления. Cпособен работать в жёстких условиях эксплуатации. Имеет телесигнализацию о наличии (отсутствии) питания, открывании двери устройства. Применяемые схемотехнические решения обеспечивают малое потребление электроэнергии, а также безотказную работу оборудования без обогрева и вентиляции.

Состав шкафа определяется, исходя из требований конкретного применения.

Выполняет следующие функции:
•    считывание данных с цифровых устройств по интерфейсам RS232/485/422;
•    обработка полученных данных и проведение необходимых расчетов;
•    передача полученных данных по различным каналам связи на пункт управления.
•    Передача данных до сервера верхнего уровня осуществляется по различным каналам связи:
•    локальная сеть,
•    кабельная линия RS485,
•    радиоканал на скорости передачи данных до 9,6кБод,
•    GSM (GPRS).

Поддерживает обмен данными по следующим коммуникационным протоколам:
•    МЭК 60870-5-101 (IEC 60870-5-101);
•    МЭК 60870-5-103 (IEC 60870-5-103);
•    МЭК 60870-5-104 (IEC 60870-5-104);
•    MODBUS RTU;
•    MODBUS TCP;
•    протокол "Космотроника";
•    а также по заказу.

Реализованы драйверы для следующих устройств:
•    счетчики электроэнергии A1800, A1700, A1140, СЭТ, МИР;
•    теплоконтроллер ИМ-2300;
•    газовый корректор ГЗК-260;
•    вычислитель расхода газа, пара, воды, нефти УВП-280.

При обмене данными по цифровому интерфейсу с устройствами микропроцессорных защит, со счетчиками и приборами учета электроэнергии, обеспечивает:
•    контроль достоверности передаваемой и принимаемой информации;
•    сбор и обработку данных о результатах измерений;
•    ведение журнала событий;
•    регистрацию фактов параметризации;
•    хранение данных и параметров в энергонезависимой памяти;
•    конфигурирование и настройку параметров посредством Web – интерфейса.

Также, при наличии связи по каналу Ethernet или GPRS, шкаф АСУЭ позволяет контроллировать объекты автоматизации посредством веб-браузера, без установки дополнительного ПО АРМ.

Наличие источника бесперебойного питания обеспечивает непрерывную работу узлов шкафа АСУЭ при пропадании внешнего напряжения питания. Предусмотрен автоматический старт при появлении напряжения, а также телесигнализация о наличии (отсутствия) питания, открывании двери устройства.

Модификации шкафа АСУЭ "Космотроника":
•    СШМК.466534.003-VDX-GSM-Р9-Акк Используется на объектах, где в качестве канала связи с верхним уровнем используется радиоканал с радиостанцией Motorola GM340 и канал GSM.
•    СШМК.466534.003-VDX-Р9-Акк Используется на объектах, где в качестве канала связи с верхним уровнем используется радиоканал с радиостанцией Motorola GM340
•    СШМК.466534.003-VDX-G-Акк Используется на объектах, где в качестве канала связи с верхним уровнем используется GSM(GPRS)
•    СШМК.466534.003-VDX-K24-Акк Контроллер имеет клеммник для подключения телесигнализации 24 канала
•    Станция телемеханики СШМК.466534.089 Бюджетный вариант контроллера, без резервирования питания, для передачи данных на верхний уровень по каналу связи GPRS 400х400х250
•    СШМК.466534.003-VDX-Акк-ОБ Контроллер используется для наружной установки и имеет систему обогрева для регулирования температуры внутри шкафа
