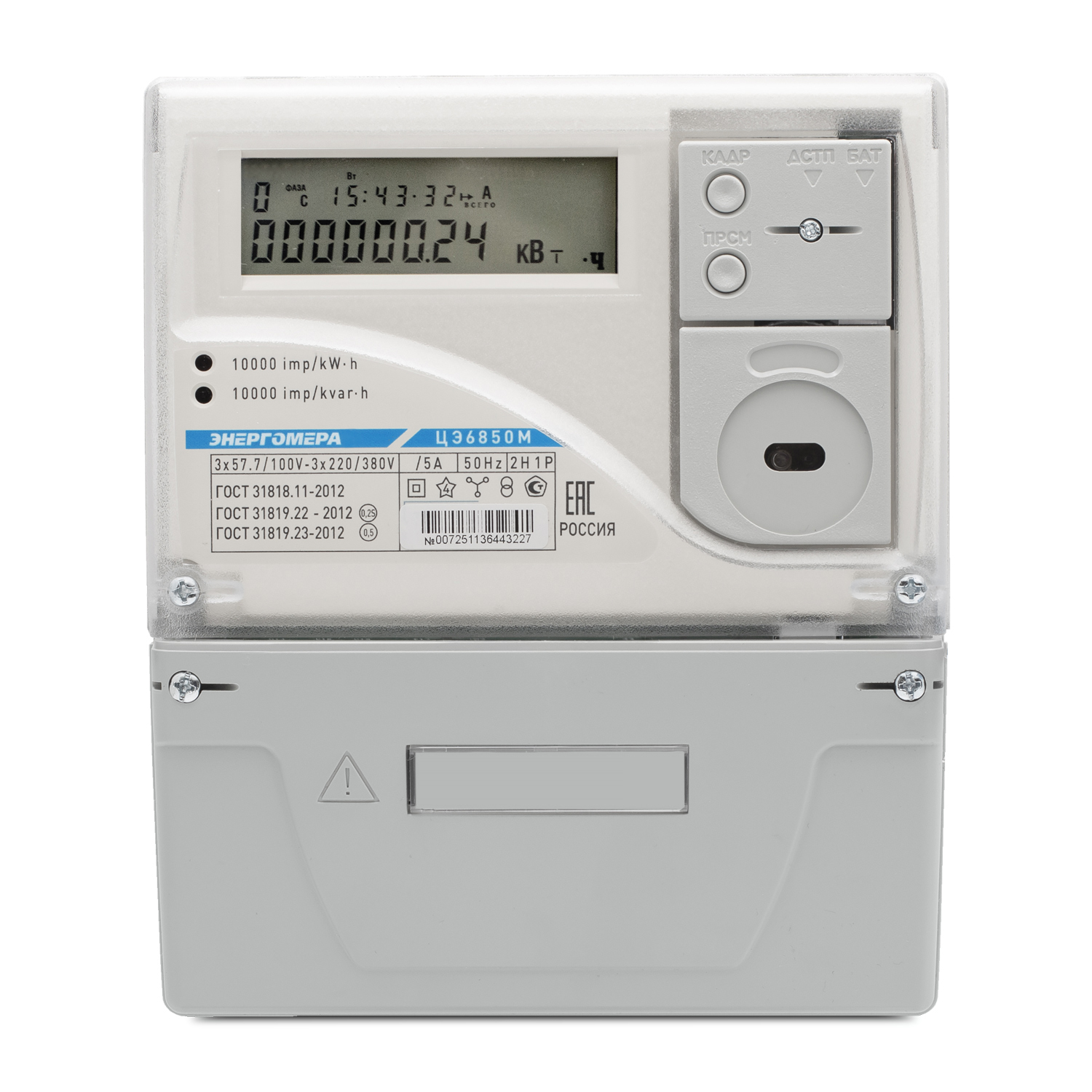

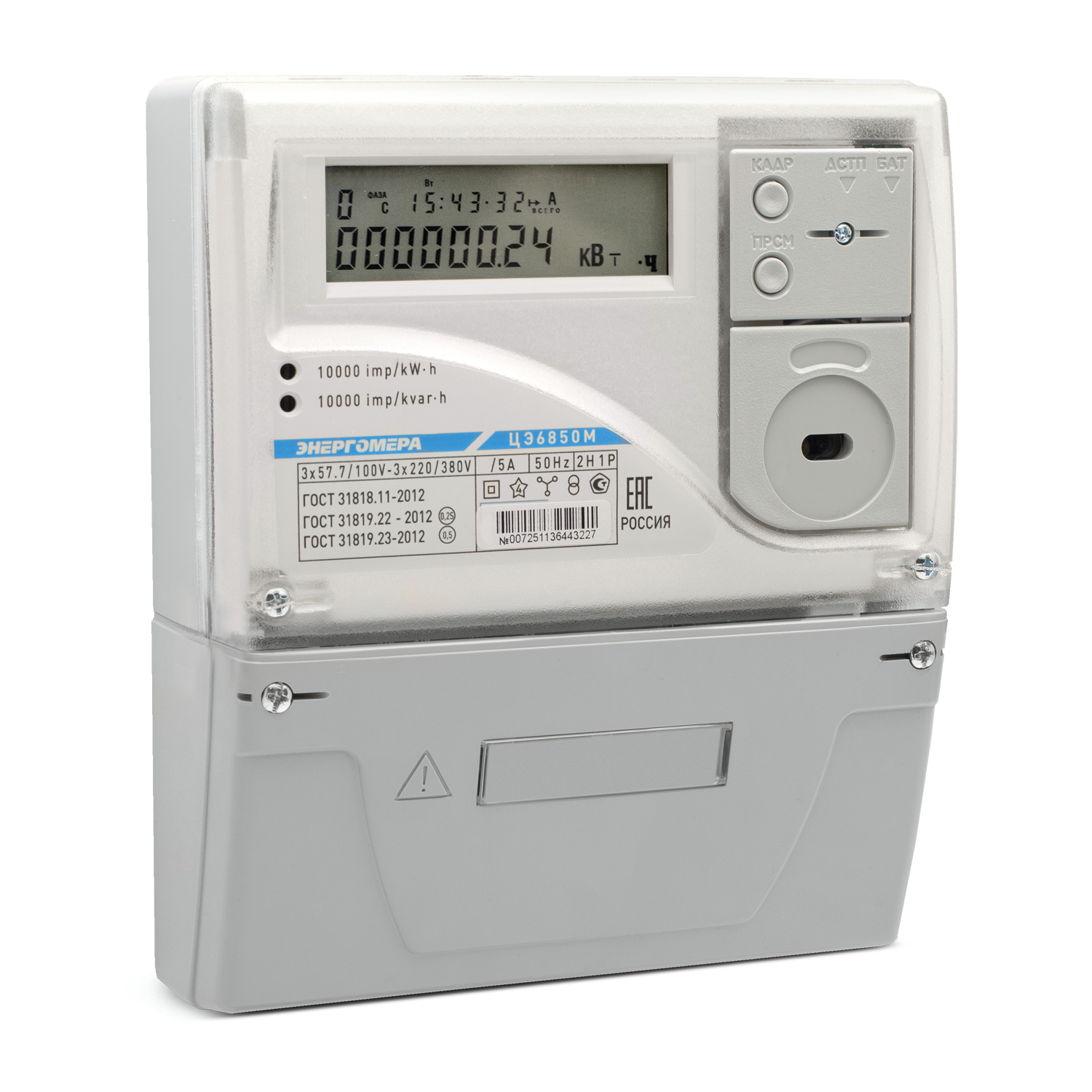

Счетчик электроэнергии Энергомера ЦЭ6850М Ш31 0,2S/0,5 220В 5-7,5А 1Н 1 Р

Счетчик электроэнергии Энергомера ЦЭ6850М Ш31 предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии.

o    Счетчик ведет учет энергии по четырем тарифам в соответствии с графиками тарификации и сезонными программами (количество сезонных программ - до 12, количество исключительных дней - до 32, количество тарифных зон - до 12, количество графиков тарификации до 36).
o    Счетчик электроэнергии обеспечивает учет:
•    количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом, суммарно и раздельно по четырем тарифам;
•    количества потребленной и отпущенной активной и реактивной электроэнергии в общем регистре, если графики тарификации отсутствуют или заданы пользователем не корректно;
•    количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждый месяц. Глубина хранения 24 месяца;
•    количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждые сутки. Глубина хранения 45 суток;
•    максимальных значений месячных мощностей по четырем тарифам (и в общем регистре). Глубина хранения 24 месяца;
•    графиков активных и реактивных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии (для периода усреднения, равного 30 мин, глубина хранения составит 128 суток).
•    энергию потерь в цепях тока нарастающим итогом для каждого направления электроэнергии, с учетом коэффициента трансформации тока.
o    Счетчик электроэнергии обеспечивает измерение и индикацию:
•    полной, активной и реактивной мощности по каждой из фаз и суммарно;
•    среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
•    среднеквадратических значений токов по каждой фазе в цепях тока;
•    углов сдвига фазы между основными гармониками фазных напряжений и токов;
•    углов сдвига фазы между основными гармониками фазных напряжений;
•    коэффициентов активной и реактивной мощности по каждой фазе (с не нормируемой точностью);
•    частоты сети.
o    Счетчик электроэнергии обеспечивает возможность задания следующих параметров (по интерфейсу):
•    параметров администратора:


•    - пароль администратора (до 6 символов);
- восемь паролей пользователя для доступа по интерфейсу (до 6 символов);
•    параметров пользователя:


•    - текущего времени и даты величины суточной коррекции хода часов;
- разрешения перехода на "летнее" время, с заданием месяцев перехода на "зимнее", "летнее" время (переход на летнее время осуществляется в 2 часа, а на зимнее в 3 часа последнего воскресенья заданных месяцев);
- до двенадцати дат начала сезона;
- до двенадцати зон суточного графика тарификации;
- до 36 графиков тарификации;
- до тридцати двух исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- графиков тарификации для каждого из семи дней недели;
- коэффициентов трансформации тока и напряжения интервала усреднения мощности; - интервала усреднения мощности;
- идентификатора (до 16 символов);
- рабочей скорости обмена и времени активности интерфейса;
- установок для контроля фазных напряжений;
- сопротивления линий передачи электроэнергии по каждой фазе (для расчета энергии потерь).
•    параметров, задаваемых при настройке:


•    - типа счетчика электроэнергии по номинальному току и напряжению;
- калибровочного коэффициента кварцевого резонатора;
- коэффициентов пересчета по току;
- коэффициентов пересчета по напряжению;
- калибровочных коэффициентов фазовой погрешности.

o    Счетчик электроэнергии обеспечивает возможность ручной коррекции хода часов до ±30 с.
o    Имеет защиту памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка).
o    Обеспечивает, при наличии санкционированного доступа, обнуление всех энергетических параметров.
o    Обеспечивает сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря не менее 10 лет при отсутствии внешнего питающего напряжения.
o    Обеспечивает фиксацию 100 последних корректировок параметров пользователя и перепрограммирования метрологических характеристик счетчика с фиксацией группы перепрограммируемых параметров.
o    Обеспечивает фиксацию 100 последних изменений фазных напряжений с фиксацией характера изменения параметров, 100 последних изменений состояния счетчика, 65536 срабатываний электронной пломбы счетчика и 65536 срабатываний электронной пломбы зажимной колодки.
o    В электросчетчике имеется испытательное выходное устройство - основное передающее устройство на каждое направление энергии (конфигурация этих выходов программируется).
o    Электросчетчик производит диагностику измерителя, часов, памяти программ, памяти данных, источника тока и выдает информацию об ошибках и сбоях в работе узлов на ЖКД и через интерфейс.
o    Обеспечивает обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсов RS485, RS232.
o    Обмен данными через оптический порт и интерфейс соответствует
ГОСТ Р МЭК 61107-2001.
o    Обмен данными одновременно через оптический порт и один из интерфейсов невозможен.
o    Счетчик электроэнергии, при отсутствии внешнего питающего напряжения и поданном резервном напряжении питания функционирует в режиме индикации и обеспечивает обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов RS485, RS232.

Особенности электросчетчика:
•    Расширенный диапазон по напряжению 0,2 - 1,15 Uн, может эксплуатироваться в сетях 57,7; 127 и 220 В.
•    Технологический запас по классу точности
•    Высокая достоверность учета электроэнергии и мощности при наличии нарушений качества питающей сети (несимметрия и несинусоидальность напряжений и токов нагрузки); электросчетчик обеспечивает достоверный учет до 45-ой гармоники сети
•    Обеспечение учета реальных потерь в ЛЭП (W=I2Rt)
•    Регистрация в энергонезависимой памяти всех фактов вскрытия крышки клеммной коробки и корпуса электросчетчика — «электронная пломба».
•    Возможность замены элемента питания без вскрытия корпуса.
•    Автоматическая самодиагностика с выдачей результата
•    Защита от недоучета и хищений электроэнергии
•    Устойчивость к климатическим, механическим и электромагнитным воздействиям
