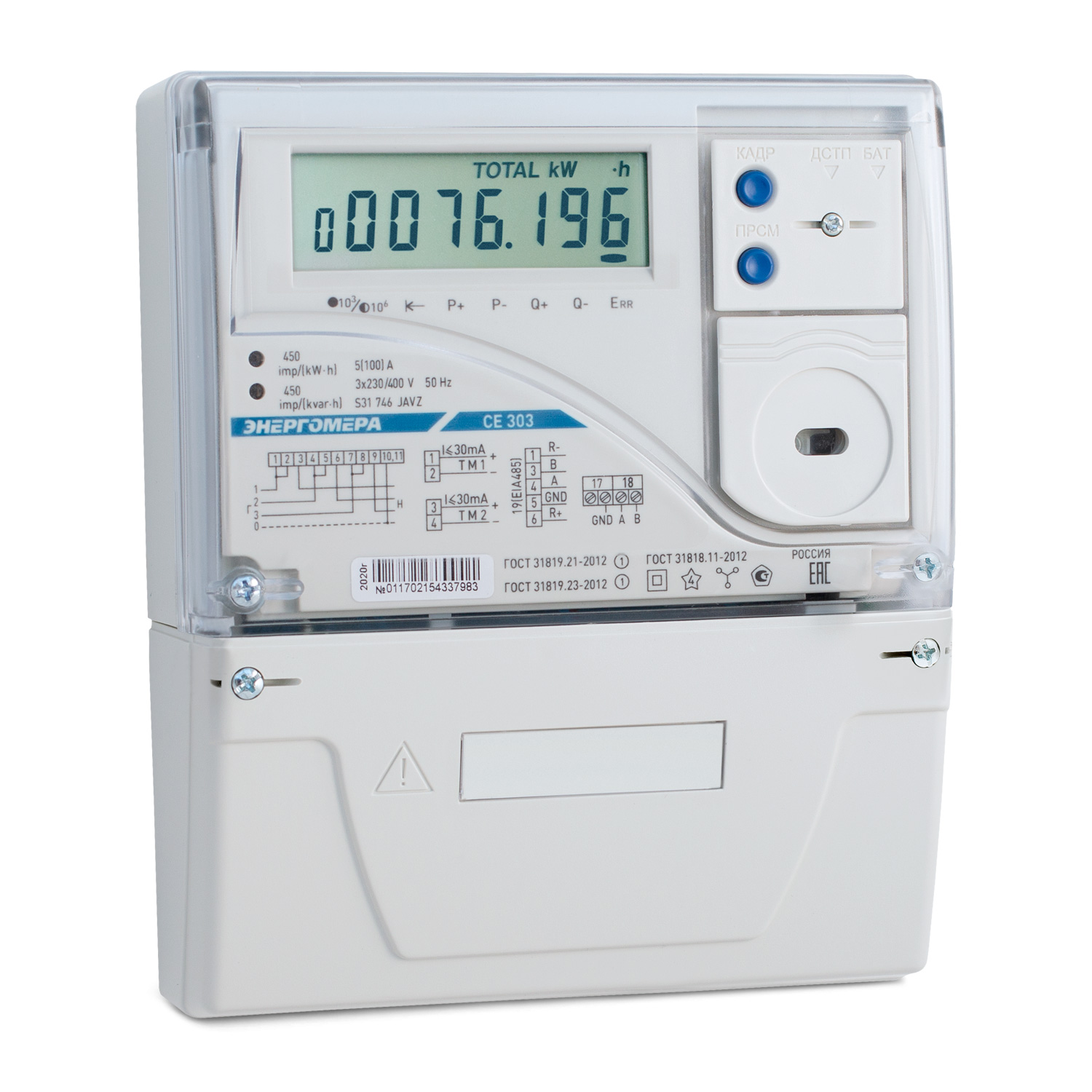

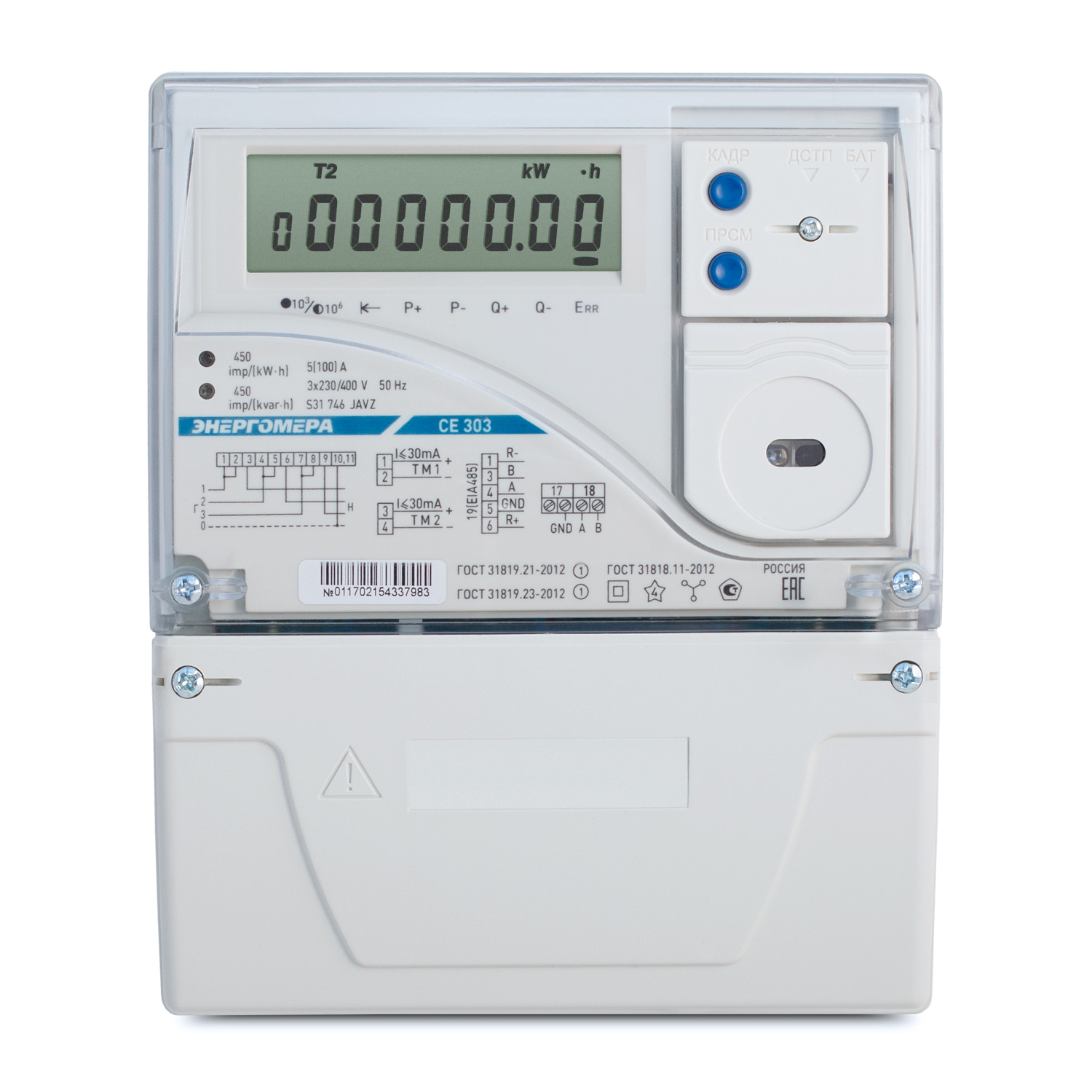

Счётчик электроэнергии Энергомера CE303 S31.543 JAVZ

Счетчик электроэнергии Энергомера CE303 S31 – трехфазный счетчик трансформаторного или непосредственного включения, предназначен для измерения активной и реактивной электрической энергии, мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока.
Счетчик имеет возможность организации многотарифного учета электроэнергии с передачей накопленной информации через оптопорт, интерфейс RS485, радио, PLC или GSM/GPRS модемы.

Счетчик обеспечивает:
•    Хранение данных о почасовых объемах потребленной энергии за последние 128 суток.
•    Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
•    Длительность хранения информации при отключении питании - не менее 10 лет.
•    Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
•    Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
•    Индикацию данных на ЖК-индикаторе с заданной периодичностью
(Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
•    Управление нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
•    Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения - 30 минут) и контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
•    Защиту от внешних воздействий:
o    при наличии постоянной составляющей в сети;
o    при воздействии переменного магнитного поля;
o    при воздействии постоянного магнитного поля;
o    при изменении направления тока в фазах (вход-выход счетчика).
•    Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
•    Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
•    Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
•    Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.

Счетчик обеспечивает учет и вывод на индикацию:
o    количества потребленной и отпущенной активной и реактивной энергии раздельно и нарастающим итогом суммарно по четырем тарифам на конец месяца и за 36 предыдущих месяцев;
o    количества потребленной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по 4-м тарифам на конец суток и за предыдущие 128 суток;
o    действующего тарифа и направления электроэнергии (отпуск, потребление);
o    максимальное значение активной и реактивной мощности за текущий и 36 прошедших месяцев раздельно по четырем тарифам.


Счетчик измеряет и показывает:
o    среднеквадратические значения фазных напряжений и токов;
o    активную и реактивную мощность.


Предусмотрена возможность задания следующих параметров:
o    текущего времени и даты;
o    разрешение/запрет перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
o    до 12-ти дат начала сезона;
o    до 12-ти зон суточного графика тарификации и до 36-ти графиков тарификации;
o    до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем);
o    коэффициентов трансформации тока и напряжения;
o    лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
