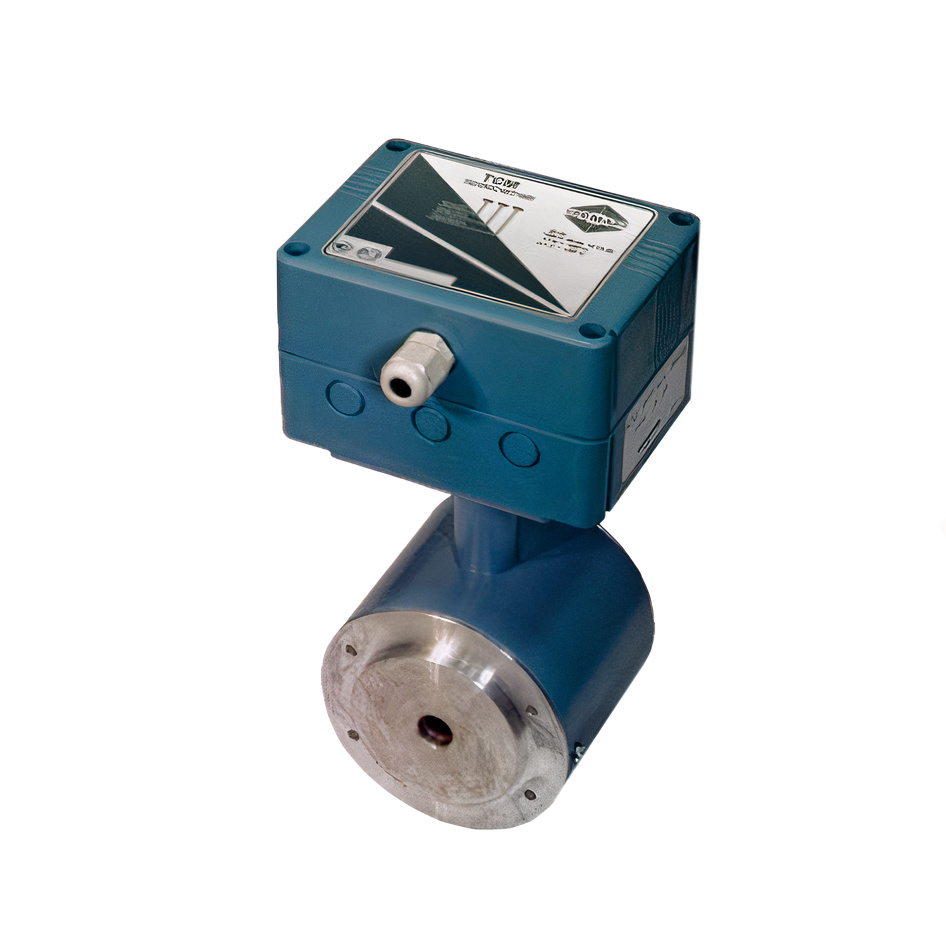

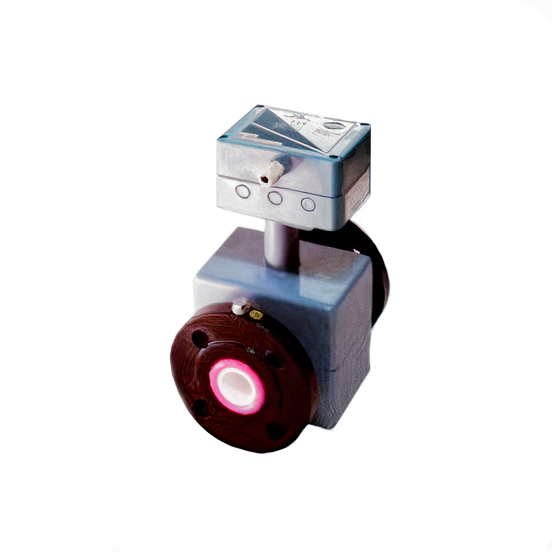

Теплосчетчик ТСМ одноканальный тип ППР

Полностью соответствует требованиям новых «Правил коммерческого учета тепловой энергии, теплоносителя», утвержденных Постановлением правительства № 1034 и "Методике осуществления коммерческого учета тепловой энергии, теплоносителя", утвержденной приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр.

Теплосчетчики являются многоканальными, ориентированными на обслуживание систем и групп систем теплоснабжения. В теплосчетчиках реализованы функции измерений, индикации и регистрации технологических параметров (расхода, температуры и давления) систем теплоснабжения и горячего водоснабжения. Вывод измерительной информации осуществляется на ЖКИ переносного устройства съема, хранения, записи измерительной информации или дисплей компьютера, а также индикатором-регистратором ТСМ – И (см. эксплуатационную документацию на ТСМ – И) в составе теплосчетчика.

Теплосчетчик позволяет организовывать учет в системе теплопотребления (теплоснабжения).

Значения измеряемых, вычисляемых и установочных параметров индицируются на экране индикатора ТСМ–И (см. руководство по эксплуатации на индикатор ТСМ–И) либо экране ПК при помощи программы считывания. На передней панели также размещены три светодиодных индикатора работы теплосчётчика.

Обмен данными с индикатором ТСМ–И и другими внешними устройствами производится через стандартные последовательные интерфейсы RS-232С и гальванически развязанный RS-485, а также при помощи технологии беспроводной связи ZigBee (по заказу).

Обеспечение работы с архивной и текущей информацией (просмотр, запись и вывод на печать) осуществляется при помощи индикатора ТСМ – И либо при помощи программы считывания.

Глубина архива регистрируемых параметров:

• часовых данных – 1536 (64 суток);
• суточных данных – 384 (12 месяцев);
• месячных записей – 120 (10 лет);
• событий – 4144 записей.

Теплосчетчик выдает информацию на индикатор-регистратор ТСМ–И, который в свою очередь передает информацию из архива данных по запросам от внешних устройств (компьютер, контроллер АСУ и т.д.), также возможен просмотр архива данных при помощи программы считывания на экране ПК.

Назначение и область применения

Теплосчетчики ТСМ (далее – теплосчетчики) предназначены для измерений количества теплоты (тепловой энергии).

Области применения: предприятия тепловых сетей, тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты.

Индикатор-регистратор ТСМ–И

Индикатор-регистратор соединяется с ТСМ–ИВП по интерфейсу RS-485 (расстояние до 1200 метров) или беспроводному интерфейсу ZigBee (расстояние до 100 метров при условии нахождение индикатора и модулей в зоне прямой видимости и отсутствии помех).

Значения основных и информационных параметров ТСМ–ИВП индицируются на графическом жидкокристаллическом индикаторе, установленном на передней панели ТСМ-И. Переключение индицируемых параметров производиться при помощи кнопок управления. Также индикатор-регистратор сохраняет в энергонезависимой памяти копии архивов измерительных модулей и предоставляет к ним доступ по запросу

Глубина архива параметров, регистрируемых ТСМ-И:

• часовых данных – 6784 (282 суток);
• суточных данных – 1344 (44 месяцев);
• месячных записей – 1344 (112 лет);
• архив событий - 8064.

Индикатор-регистратор выдает информацию из архива данных по запросам от внешних устройств (компьютер, контроллер АСУ и т.д.) Возможен просмотр архива данных на ЖКИ индикатора-регистратора.

Индикатор-регистратор обеспечивает обмен информацией с ТСМ-ИВП в виде электрических кодированных сигналов в стандарте интерфейсов RS-485 или ZigBee:

• максимальная длина линии связи (RS-485)–1200 м;
• максимальная дальность передачи по протоколу ZigBee – от 10 до 100 м (в зависимости от наличия помех и препятствия для прохождения сигнала);
• скорость обмена – 9600 бит/с.

Индикатор-регистратор обеспечивает отображение, считывание и дальнейшую передачу текущих значений параметров систем теплоснабжения и данных архива модулей ТСМ-ИВП по последовательному интерфейсу RS-232C, гальванически развязанному RS-485, сети Ethernet и через USB. Скорость обмена устанавливается в режиме «Настройки» и может принимать значения 300, 1200, 9600, 38400, 115200 бит/сек для RS-232 и RS-485. Протокол обмена индикатора-регистратора предусматривает реализацию на базе интерфейсов RS-485 и Ethernet сети теплосчётчиков ТСМ.
