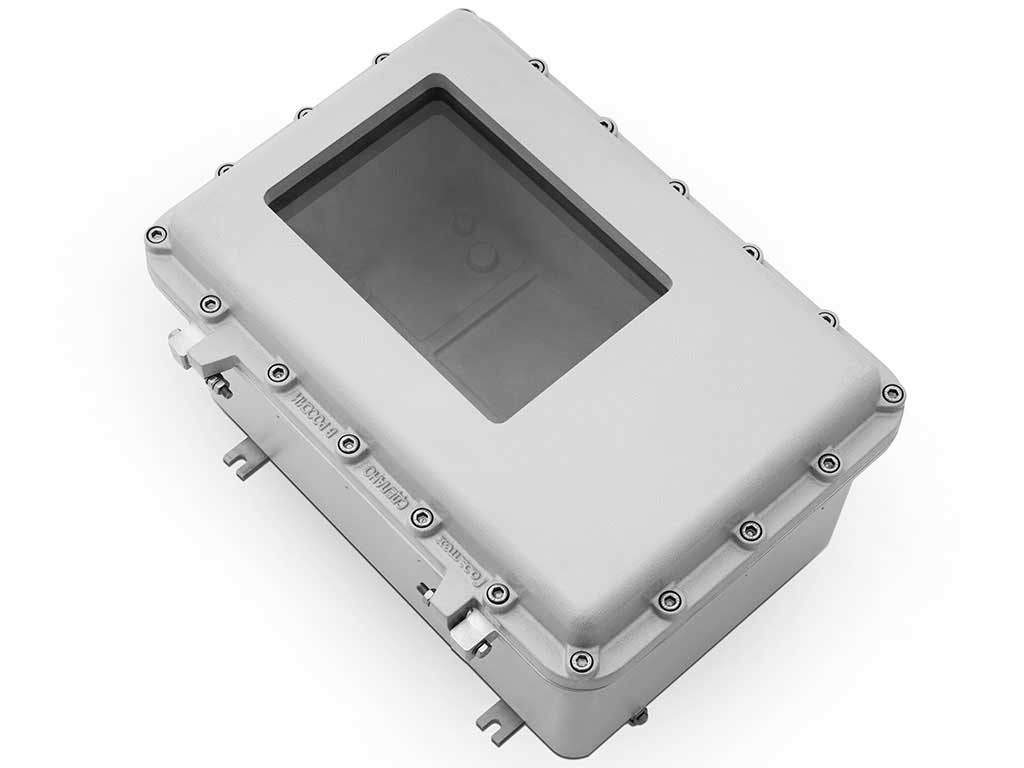

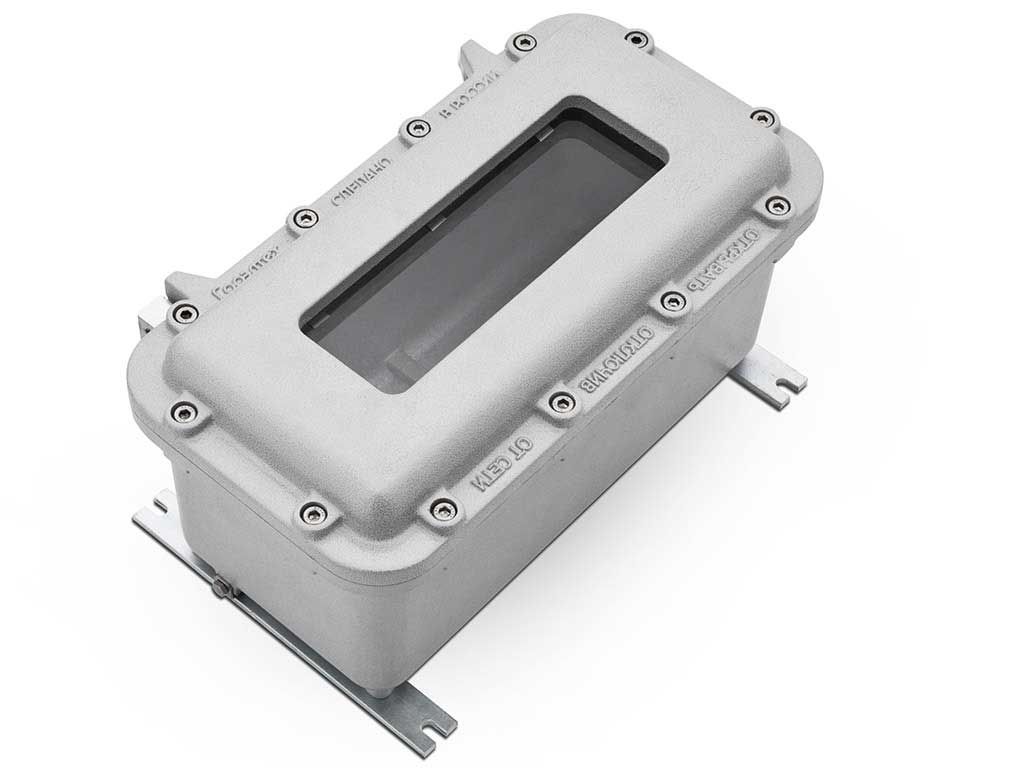

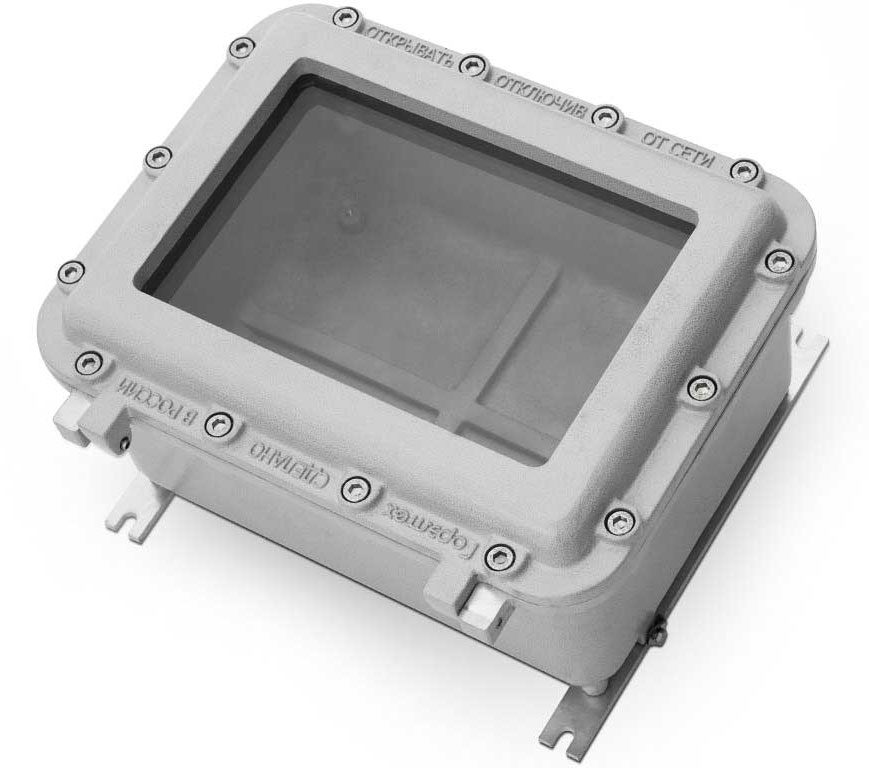

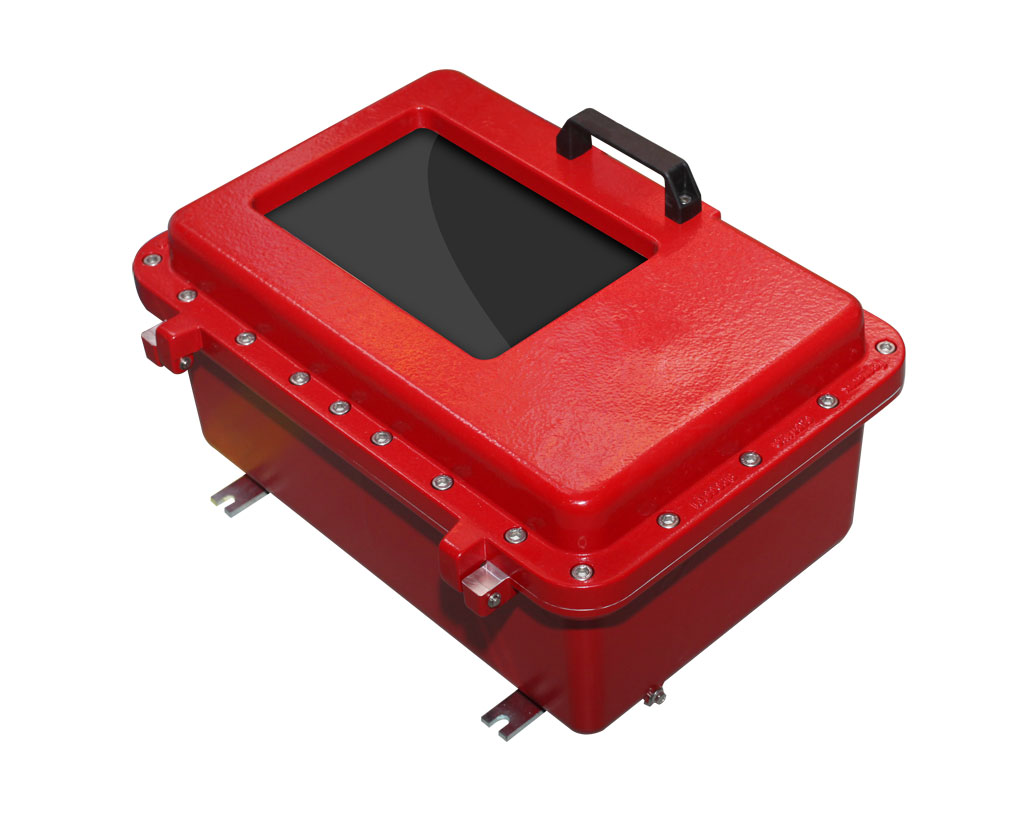

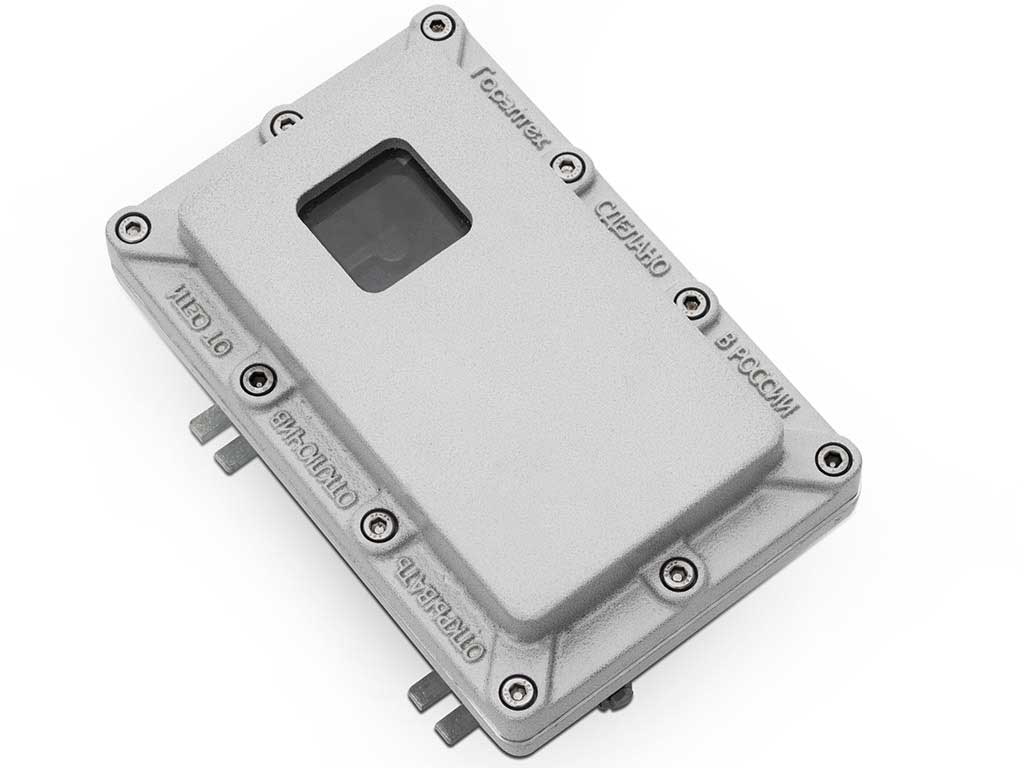

Взрывозащищенные коробки типа ЩОРВ…-О (CCFE) с окном (взрывонепроницаемые оболочки)
Артикул:
Взрывозащищенные коробки типа ЩОРВ…-О (CCFE) с окном (взрывонепроницаемые оболочки)
По запросу
Оптовикам дешевле
По запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цены на сайте исключительно для ознакомления. Не являются публичной офертой. Действующую на данный момент цену уточняйте у менеджера. Внешний вид товара может отличаться от фото.
Описание
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
ГОСТ 14254-96 (МЭК 529-89) , ГОСТ 12.2.007.0-75. ССБТ , ГОСТ Р МЭК 60079-0-2011 , ГОСТ IEC 60079-1-2011 , ГОСТ 30852.0-2002 (МЭК 60079-0:1998) , ГОСТ 30852.10-2002 (МЭК 60079-11:1999) , ГОСТ 30852.20-2002 , ТР ТС 012/2011 , ГОСТ Р МЭК 60079-31-2010 , ГОСТ IEC 61241-1-1-2011 , ГОСТ 24754-2013 , Гл. 7.3 ПУЭ , Гл. 7.4 ПУЭ , РД 5.2-093-2004
Сертификаты:
Маркировка взрывозащиты:
1Ex db IIB+H2 T6...T4 Gb
1Ex db IIC T6...T4 Gb X
1Ex db [ia Ga] IIB+H2 T6...T4 Gb
1Ex db [ia Ga] IIC T6...T4 Gb X
1Ex db [ib] IIB+H2 T6...T4 Gb
1Ex db [ib] IIC T6...T4 Gb X
Ex tb IIIC T70°...T135°С Db
Корпус (ЕХ-компонент) Box (ЕХ component) :
Ex db IIB+H2 Gb U
Ex db IIC Gb U
Ex tb IIIC Db U
ТУ 3400-005-72453807-07 ТУ 27.33.13-033-72453807-2017 ТУ 27.12.40-032-72453807-2017
Технические данные:
Взрывозащищенные коробки ЩОРВ…-О с окном относятся к стационарным устройствам. Предназначены для безопасной эксплуатации электротехнических приборов и компонентов во взрывоопасных зонах. Применяются на предприятиях пищевой, химической, нефтегазовой и др. отраслей промышленности.
ЩОРВ…-О – взрывозащищенные корпуса с видом взрывозащиты Ex «d» и со сроком службы по поверхности "ВЗРЫВ" - 25 лет. На этапе разработки корпуса проходят математическое моделирование и подвергаются испытаниям с целью подтверждения соответствия заявленным маркировкам взрывозащиты.
Полный цикл производства, начиная от разработки конструкции, изготовления литейной оснастки и до сборки готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

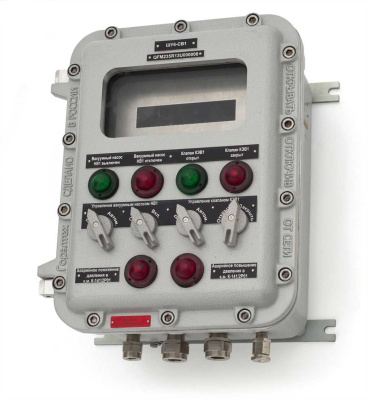

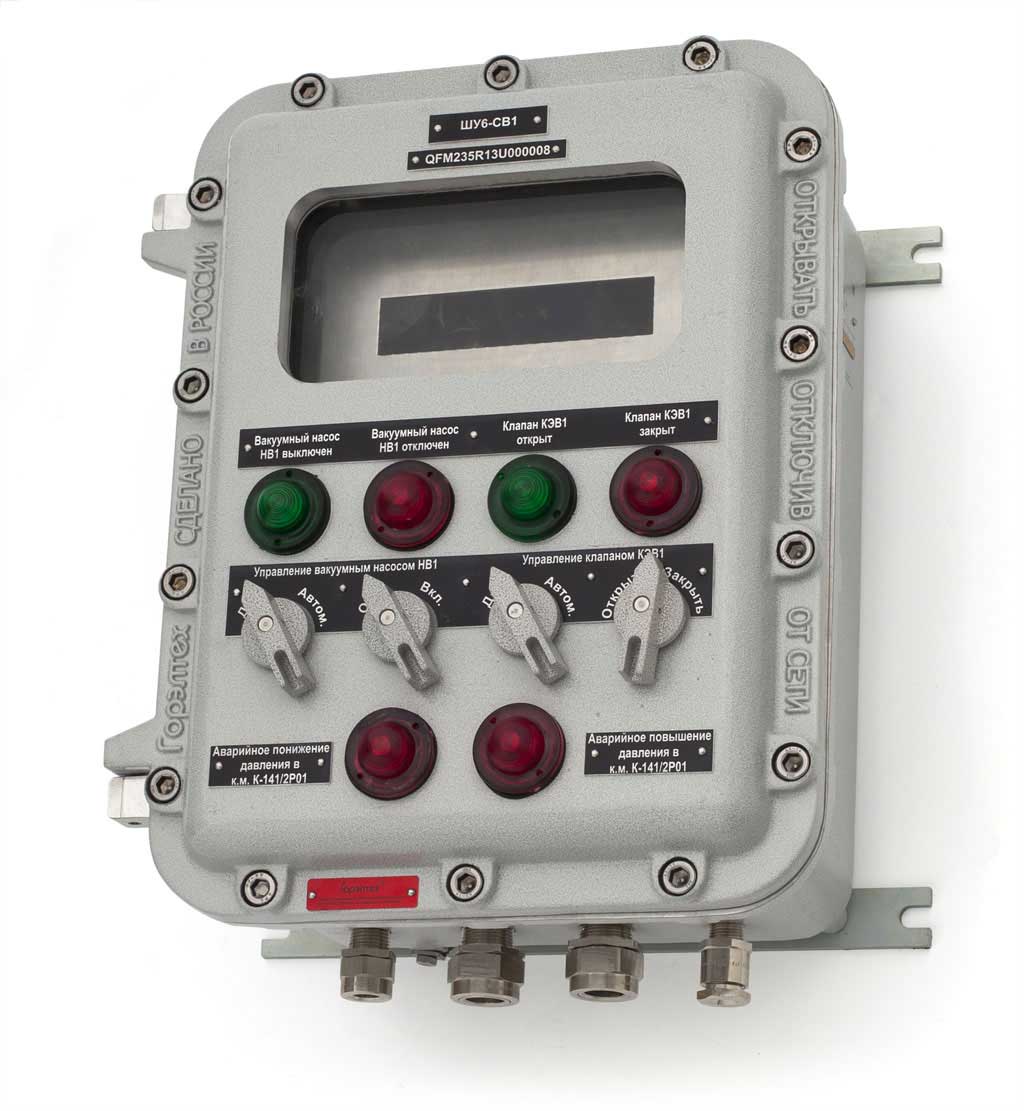

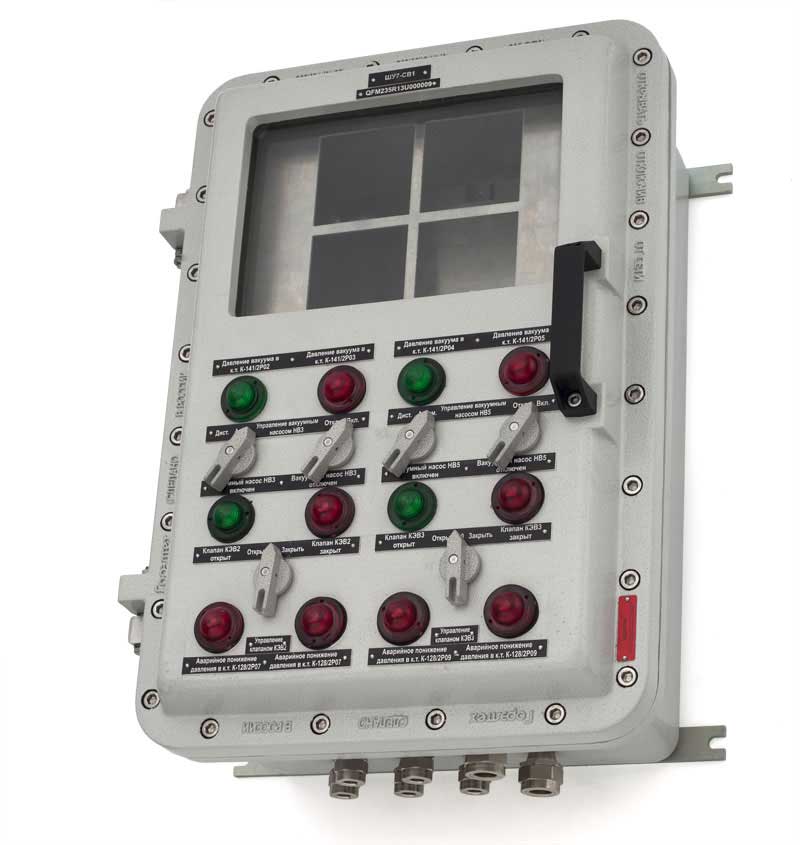

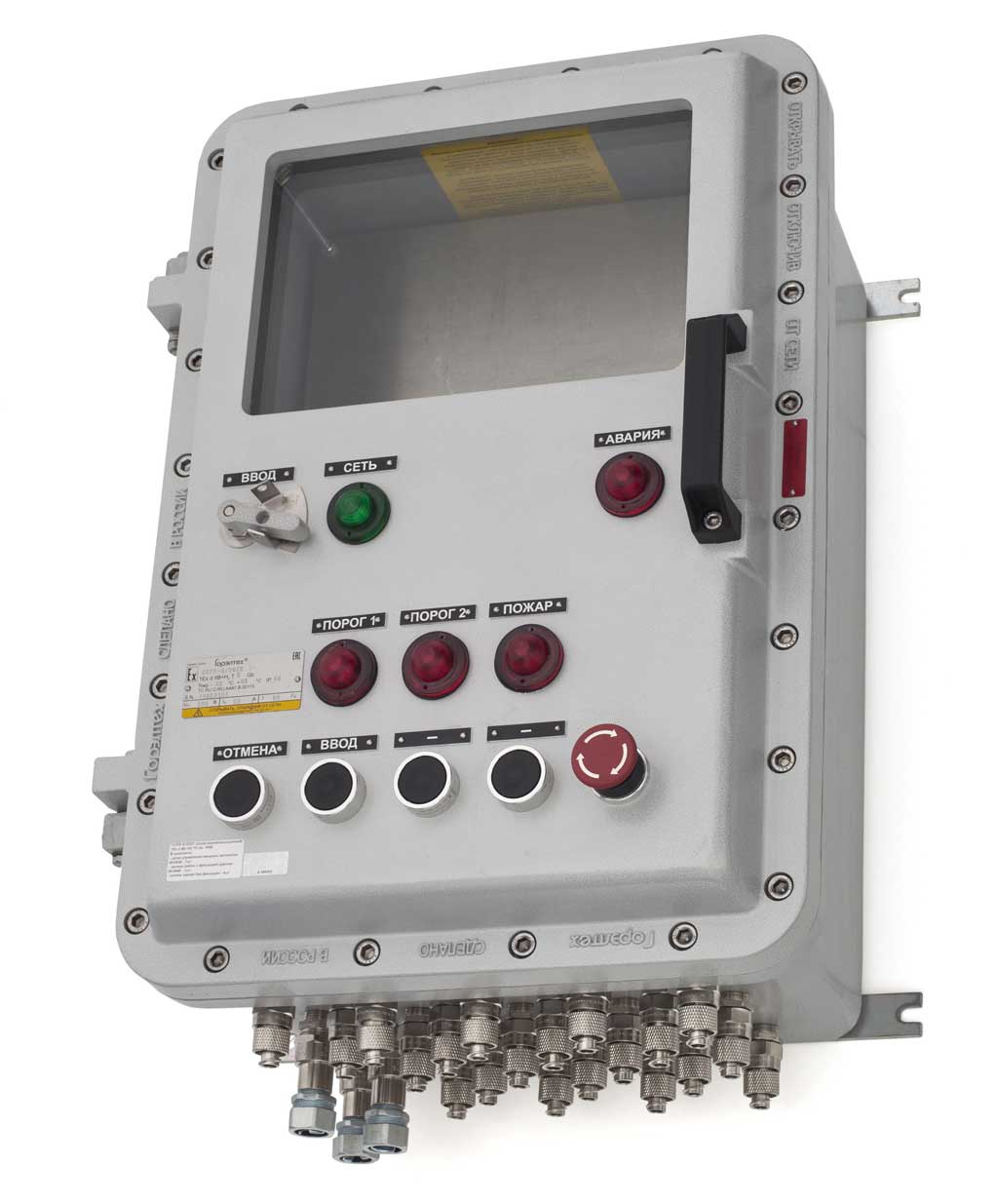

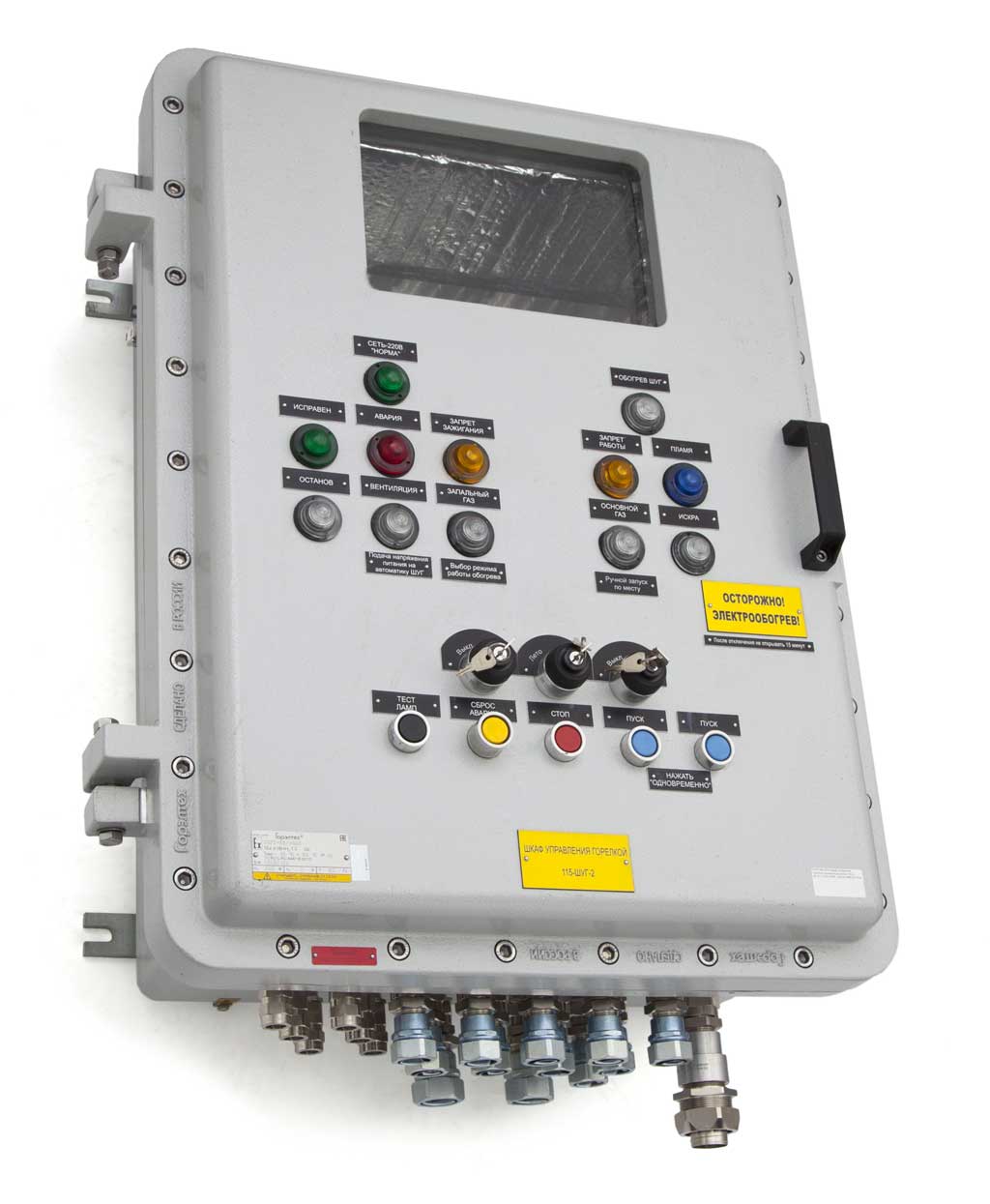

В корпуса могут быть размещены:
- контрольно-измерительные приборы,
- приборы визуального учета и контроля c цифровыми и аналоговыми сигналами,

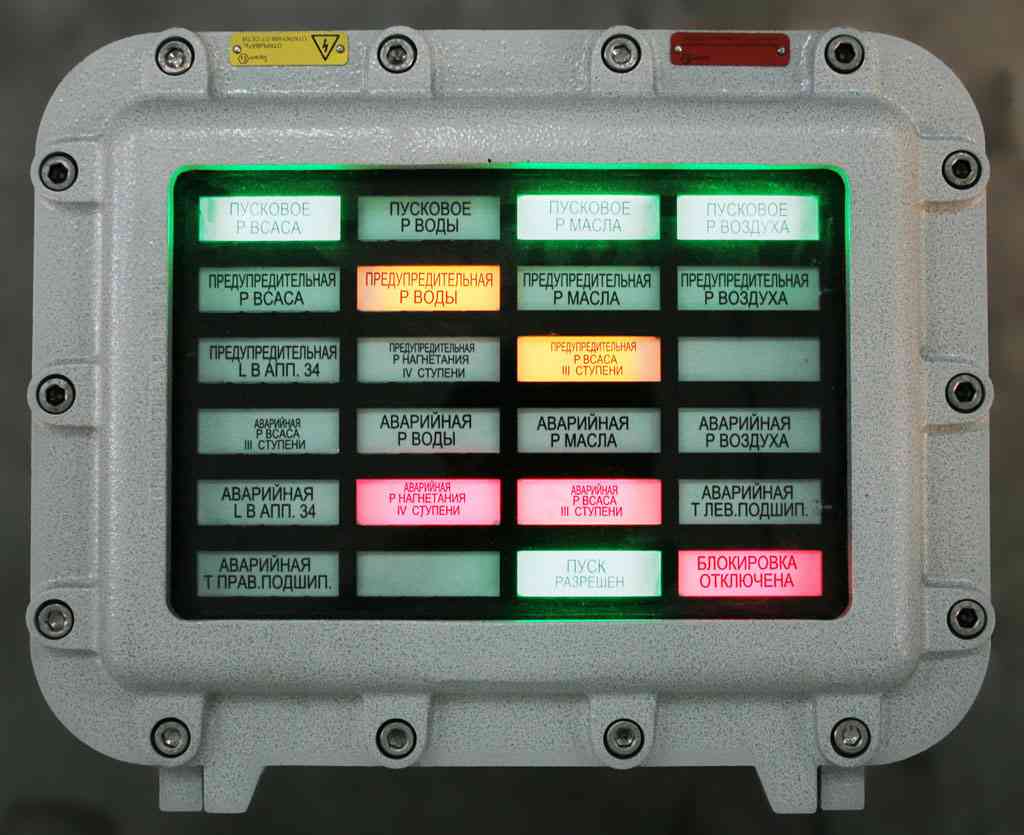

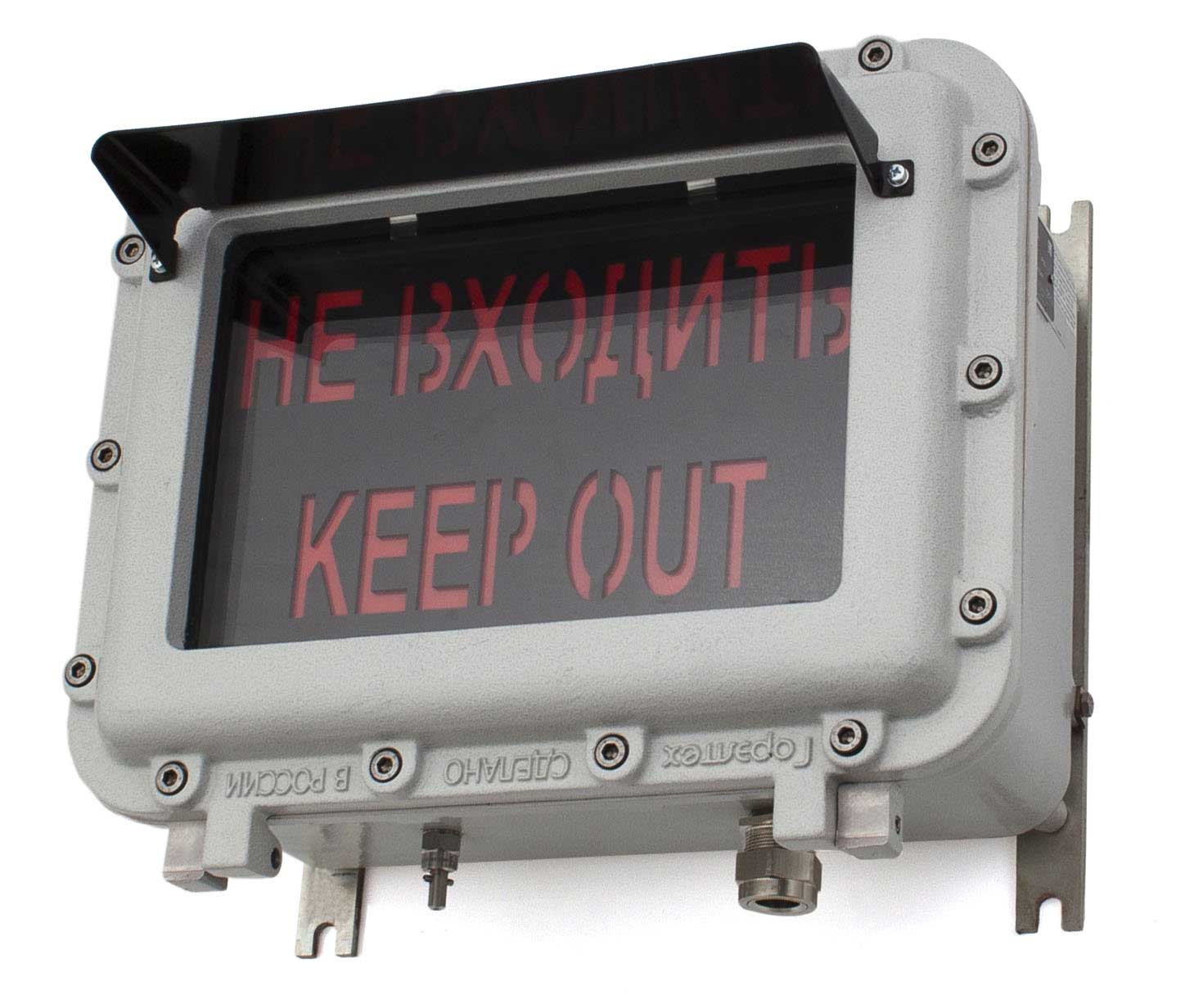

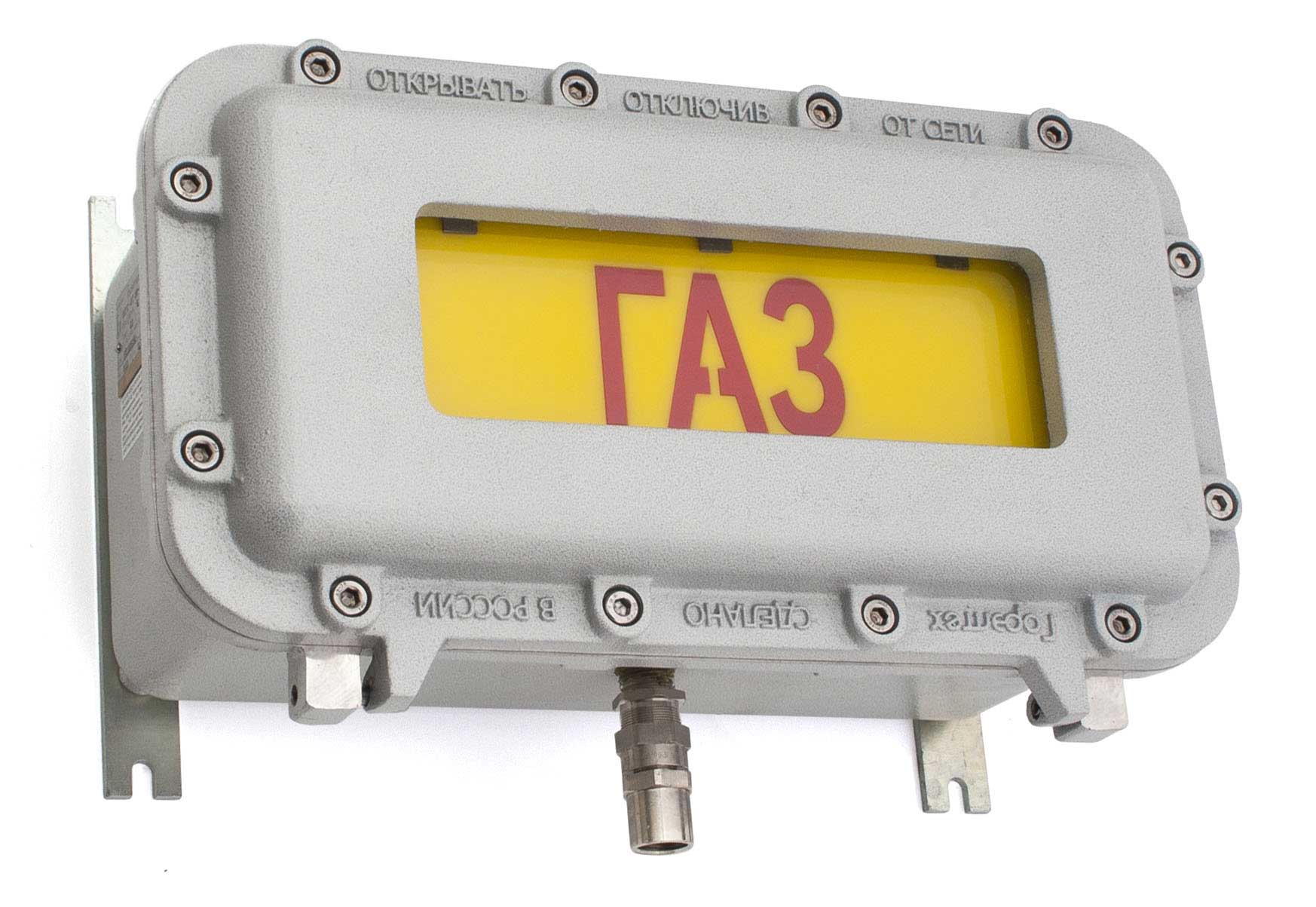

- дисплеи, мониторы, индикационные табло, световые табло оповещения,
- клеммные зажимы, автоматические выключатели, элементы управления, контроля и сигнализации
Конструкция
- Цельнолитые бесшовные корпуса из алюминиево-кремниевого сплава.
- Форма конструкции обеспечивает удобный доступ для монтажа оборудования в корпус.
- Фланец на корпусе обеспечивает плотное прилегание крышки к корпусу.
- Крышка коробки крепится при помощи болтов.
- Цельнолитые бесшовные корпуса из алюминиево-кремниевого сплава.
- Форма конструкции обеспечивает удобный доступ для монтажа оборудования в корпус.
- Фланец на корпусе обеспечивает плотное прилегание крышки к корпусу.
- Крышка коробки крепится при помощи болтов.
Для обеспечения фрикционной искробезопасности на корпуса наносится антистатическое полимерно-эпоксидное порошковое покрытие. Окна взрывозащищенных оболочек ЩОРВ…-О. выполнены из ударопрочного закаленного стекла.
ПРЕИМУЩЕСТВА
- Конструкция обладает высокой механической прочностью и стойкостью к высоким температурам, рабочим агрессивным средам – щелочам, соляному туману, каплям соляной и серной кислот, парам сероводорода .
- Отсутствие сварных швов и технология литья позволяют получить корпус повышенной недеформируемой геометрической прочности и достигнуть параметров, необходимых для обеспечения взрывозащиты в средах подгруппы IIC (кроме среды с ацетиленом).
- Конструкция обладает высокой механической прочностью и стойкостью к высоким температурам, рабочим агрессивным средам – щелочам, соляному туману, каплям соляной и серной кислот, парам сероводорода .
- Отсутствие сварных швов и технология литья позволяют получить корпус повышенной недеформируемой геометрической прочности и достигнуть параметров, необходимых для обеспечения взрывозащиты в средах подгруппы IIC (кроме среды с ацетиленом).
Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.
Сконфигурировать изделие на базе корпуса ЩОРВ…-О вы можете самостоятельно при помощи системы автоматизированного проектирования САПР «ГорэлтЕх» или отправив запрос в отдел продаж.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам: Маркировка взрывозащиты: 1Ex db IIB+H2 T6...T4 Gb 1Ex db IIC T6...T4 Gb X 1Ex db [ia Ga] IIB+H2 T6...T4 Gb 1Ex db [ia Ga] IIC T6...T4 Gb X 1Ex db [ib] IIB+H2 T6...T4 Gb 1Ex db [ib] IIC T6...T4 Gb X Ex tb IIIC T70°...T135°С Db Ex db IIB+H2 Gb U Ex db IIC Gb U Ex tb IIIC Db UМаркировка рудничного оборудования:
РН1/РН2
Корпус (ЕХ-компонент) Box (ЕХ component) :
Ex d I Mb U
Ex d I Mb UУстановка:
Категория II по подгруппе газов IIA, IIB, IIB+H2, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
Сертификаты соответствия и разрешения:
ТУ 3400-005-72453807-07 ТУ 27.33.13-033-72453807-2017 ТУ 27.12.40-032-72453807-2017
Температура окружающей среды, °С:
-75 (для исполнения "/ХОЛОД") / -60...+40 (Т6/Т85°С)
-75 (для исполнения "/ХОЛОД") / -60...+60 (Т5/Т4/ Т100°С/Т135°С)*
-60…+60 (для исполнения РН1/РН2)
-75 (для исполнения "/ХОЛОД") / -60...+120 (для Ех-компонентов)
*в зависимости от комплектации коробки
-75 (для исполнения "/ХОЛОД") / -60...+60 (Т5/Т4/ Т100°С/Т135°С)*
-60…+60 (для исполнения РН1/РН2)
-75 (для исполнения "/ХОЛОД") / -60...+120 (для Ех-компонентов)
*в зависимости от комплектации коробки
Максимальное напряжение, В:
~1000 / ⎓250
~3300 (ЩОРВ423229...ЩОРВ896735)
~10000 (ЩОРВ654533...ЩОРВ896735)
~3300 (ЩОРВ423229...ЩОРВ896735)
~10000 (ЩОРВ654533...ЩОРВ896735)
Максимальная сила тока, А:
1500
Размещение кабельных вводов:
По спецификации заказчика
Заземление:
2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:
Съемная крышка на петлях, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
Монтаж внутри корпуса:
4 стойки для крепления монтажной панели
Покрытие:
Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Уплотнение:
Силиконовая резина (в пазе крышки) для IP67, силиконовый герметик ПГ-СМАЗКА
Материал:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - ударопрочное термостойкое стекло.
Крепление корпуса:
4 внешние монтажные точки
Класс защиты от поражения электрическим током:
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
3D модели:
Характеристики
|
Производитель
|
Завод ГОРЭЛТЕХ |
|
Вес (грамм):
|
0 |
