На объектах нефтегазовой, химической, перерабатывающей и другой промышленности, где присутствуют горючие газы, пары или пыль, к системам электрообогрева предъявляются особые требования. Применение стандартного нагревательного оборудования в таких условиях недопустимо. Для безопасной работы используются только специализированные системы с соответствующей взрывозащитой и подтвержденной сертификацией.
Такие решения применяют там, где нужно не просто обеспечить обогрев трубопроводов, резервуаров и оборудования, а сделать это в строгом соответствии с требованиями промышленной безопасности.
Система обогрева для взрывоопасных зон должна:
- соответствовать классу и категории опасной зоны;
- исключать риск воспламенения окружающей среды;
- обеспечивать стабильную и контролируемую работу оборудования.
Классификация взрывоопасных зон
Подбор системы начинается с определения типа опасной среды и класса зоны. Именно от этого зависит, какое оборудование допускается к применению на объекте.
Для горючих газов, паров и туманов обычно выделяют:
- Зона 0 — взрывоопасная смесь присутствует постоянно или длительное время;
- Зона 1 — появление взрывоопасной смеси возможно при нормальной работе;
- Зона 2 — появление смеси маловероятно и, как правило, кратковременно.
Для горючей пыли выделяют:
- Зона 20 — взрывоопасная пылевая среда присутствует постоянно, часто или длительно;
- Зона 21 — образование опасной концентрации возможно при нормальной эксплуатации;
- Зона 22 — опасная концентрация маловероятна и, если возникает, то на короткое время.
Именно классификация зоны определяет требования к кабелю, шкафам управления, датчикам и всей системе в целом.
Как работает система
По принципу действия такие системы выполняют ту же задачу, что и обычный промышленный электрообогрев: поддерживают температуру трубопровода, резервуара или оборудования, компенсируют теплопотери и защищают технологический процесс от охлаждения. Но ключевое отличие в том, что все элементы системы изначально рассчитаны на работу во взрывоопасной среде.
Безопасность обеспечивается за счет:
- специальной конструкции оборудования;
- защиты от перегрева;
- применения сертифицированных оболочек и материалов;
- использования соответствующих видов взрывозащиты, например Ex d, Ex i, Ex p.
За счет этого система не становится источником воспламенения даже при эксплуатации в сложных промышленных условиях.
Особенности оборудования
Для таких объектов применяются только специализированные компоненты с маркировкой и сертификатами, подтверждающими допустимость использования в конкретной зоне.
Обычно в состав системы входят:

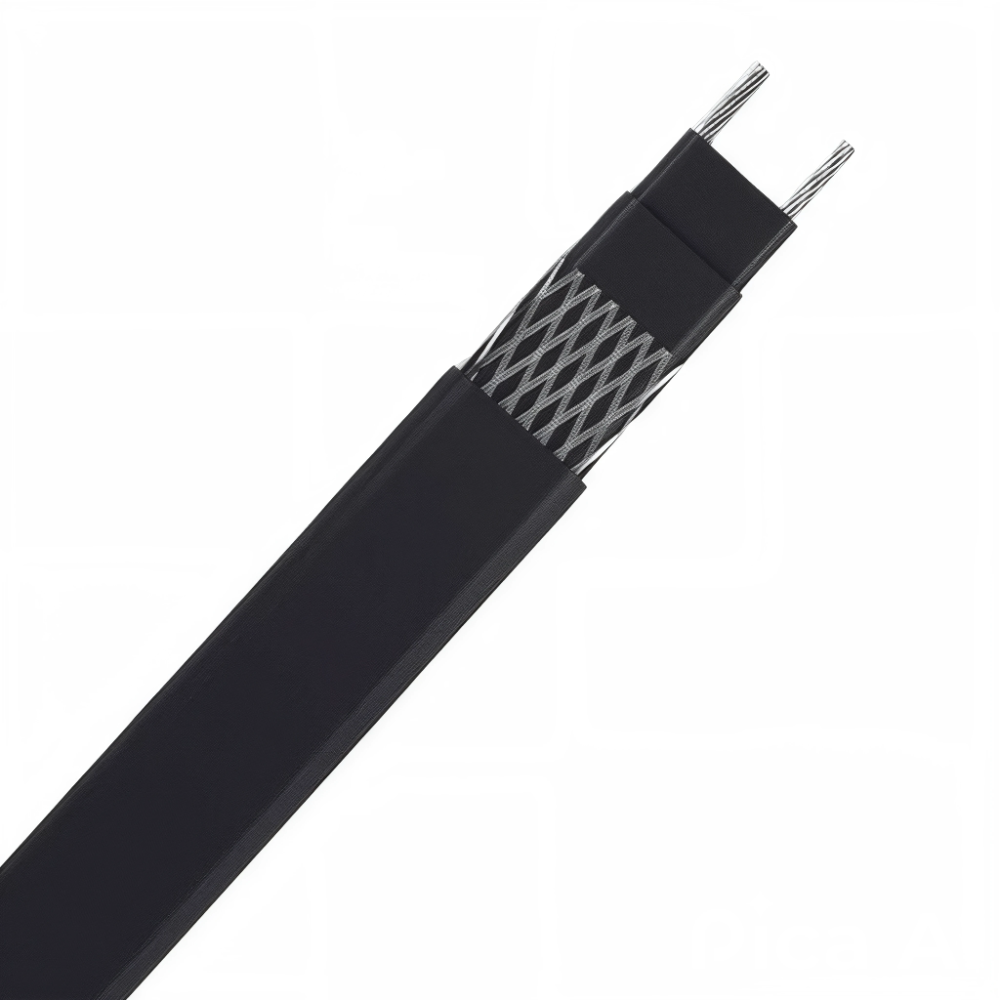

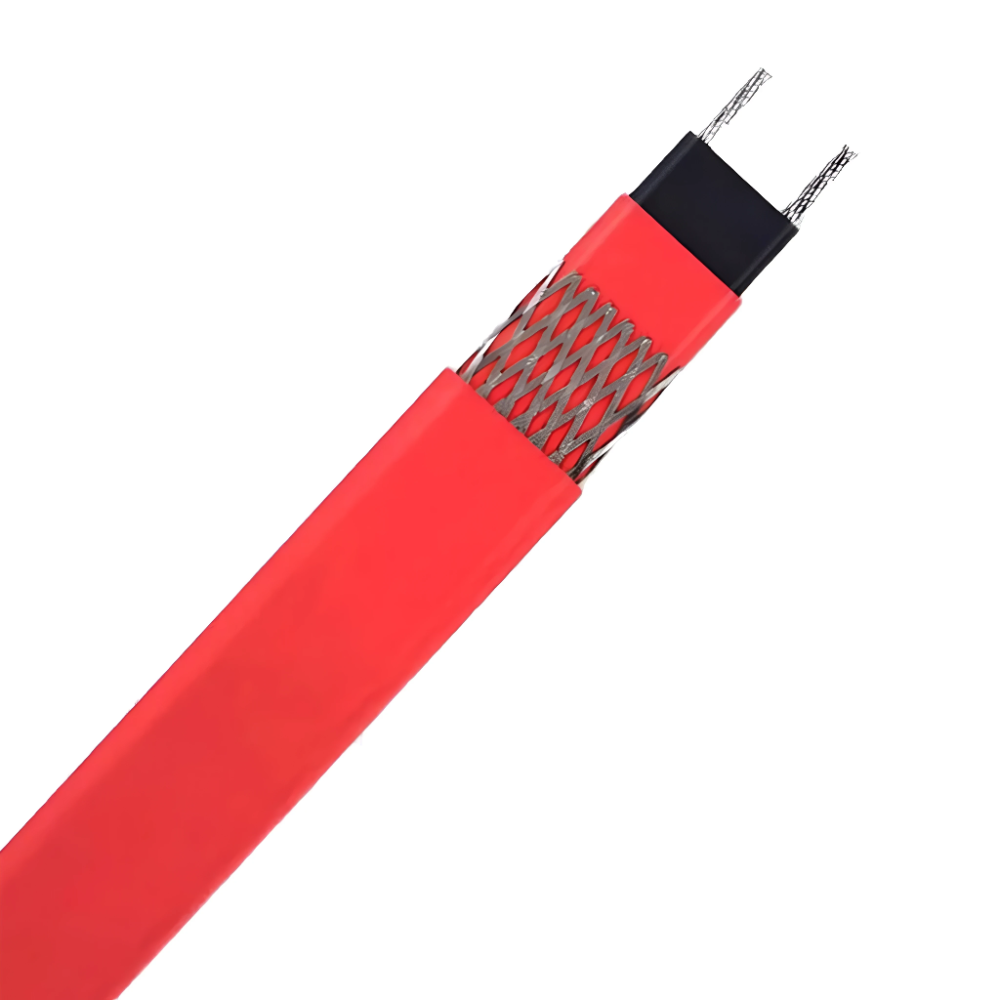

- взрывозащищенные греющие кабели;
- термостаты и датчики в соответствующем исполнении;
- шкафы управления с нужным видом взрывозащиты;
- монтажные и соединительные комплекты, рассчитанные на работу в опасной среде.
Греющие кабели должны иметь сертификаты ATEX / IECEx с указанием допустимых зон применения и температурного класса. Как правило, это экранированные кабели в оболочке, устойчивой к агрессивной среде, механическим нагрузкам и промышленной эксплуатации.
Шкафы управления и элементы автоматики также должны соответствовать требованиям взрывозащиты. В зависимости от проекта применяются решения во взрывонепроницаемой оболочке, с искробезопасными цепями или другими допустимыми типами исполнения.
Где применяются такие системы
Системы электрообогрева для взрывоопасных зон используют на объектах, где важно одновременно сохранить технологический режим и строго соблюдать требования безопасности.
Типовые области применения:
- обогрев трубопроводов и резервуаров на НПЗ, химических и нефтегазовых объектах;
- поддержание температуры технологического оборудования в пылевых зонах;
- обогрев наружных установок на морских платформах, газовых месторождениях и промышленных площадках;
- защита от охлаждения и загустевания продуктов в опасных производственных средах.
Для каждого такого объекта оборудование подбирается индивидуально — с учетом зоны, температуры, условий среды и требований нормативной документации.
Что важно учитывать
При выборе системы для взрывоопасной зоны важно:
- правильно определить класс зоны;
- подобрать оборудование с нужной сертификацией;
- учитывать температурный класс и условия эксплуатации;
- использовать только совместимые элементы системы;
- обеспечить корректную проектную и монтажную документацию.
Для таких проектов особенно важен не только сам кабель, но и вся система целиком: автоматика, соединения, шкафы управления и схема монтажа должны соответствовать единым требованиям безопасности.
Грамотно подобранная система обогрева для зон ATEX / IECEx позволяет надежно поддерживать технологические процессы, защищать оборудование от охлаждения и одновременно соблюдать строгие нормы промышленной безопасности.
