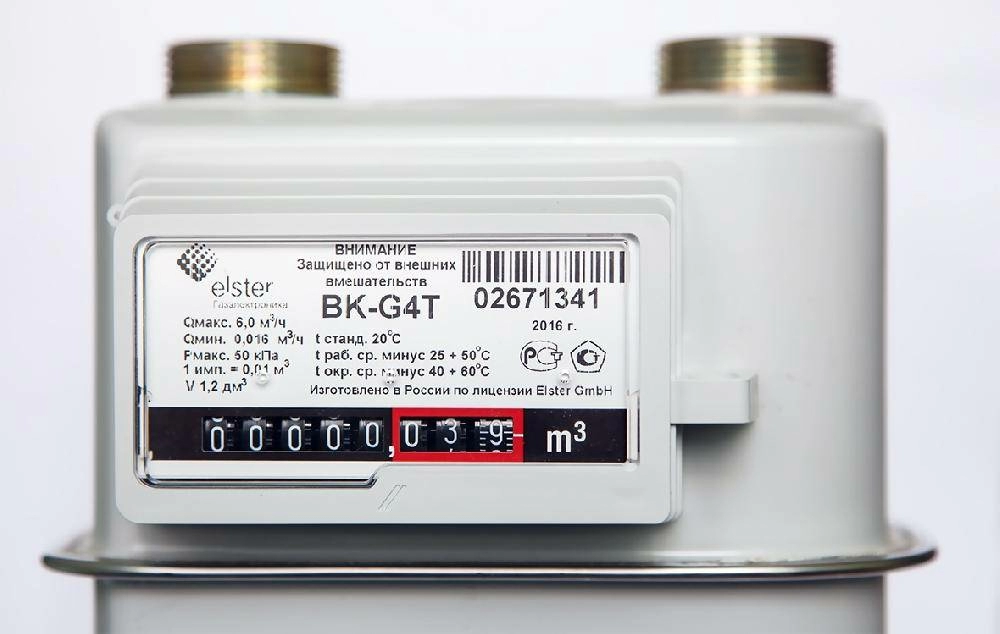

Газ под надежной защитой

С целью повышения достоверности приборного учёта газа у населения с 1 июня 2016 года ООО «ЭЛЬСТЕР Газэлектроника» начал выпуск диафрагменных счётчиков газа типа BK c дополнительной защитой от внешних вмешательств. Компания ООО Альфаснаб выступает посредником между потребителями и изготовителем. Представляем вашему вниманию официальное письмо от ООО «ЭЛЬСТЕР Газэлектроника»:

Техническое описание

счетчиков BK-G/GT с дополнительной защитой

от внешних вмешательств

ООО «ЭЛЬСТЕР Газэлектроника» значительно облегчил работу специалистам газопоставляющих организаций, благодаря выпуску счетчика BK-G/GT с дополнительной защитой от магнитных воздействий и механических вмешательств. Теперь при проведении плановых инспекционных проверок не возникнет труда выявить счетчики, в конструкцию которых вмешивались. А главное общая картина газопотребления станет более достоверной.

Эпоха магнитного скручивания счетчиков уходит в прошлое. Теперь новая конструкция счетчика совершенно не чувствительна к воздействию магнитных полей, благодаря деталям и подвижным элементам из немагнитных материалов. Так же защита обеспечивается конструкцией измерительного механизма с шиберным узлом, совершающей возвратно-поступательные движения. В итоге усилия, возникающие при воздействии постоянного магнита на биметаллическую пружину, не передаются на узлы шиберного клапанного механизма и не приводят к нарушению герметичности измерительного механизма.

Попытки прямого вмешательства в работу счетчика теперь тоже не останутся незамеченными. Специальная крышка отсчетного механизма обладает свойством фиксации внешних механических вмешательств и надежно закрывает доступ к элементам счетного механизма. Если ее демонтировать, независимо от того, получится не нарушить установленные пломбы или нет, произойдет откалывание частей материала и появятся трещины, которые легко обнаружить при визуальном осмотре. Но добросовестным пользователям опасаться нечего, так как транспортировка и штатная эксплуатация счетчика не приведет к разрушению крышки.

Назначение

Техническое описание счетчиков BK-G/GT с дополнительной защитой от внешних вмешательств позволяет гарантированно обнаружить воздействие на прибор с целью искажения объемов учитываемого газа. Основные технические характеристики счетчика аналогичны базовому исполнению.

Описание

Счетчик BK-G/GT с дополнительной защитой от внешних вмешательств имеет защиту от магнитных воздействий и механических вмешательств.

Защита от магнитных воздействий

Основные элементы и узлы измерительных механизмов счетчиков BK-G/GT, совершающие возвратно-поступательное или вращательное движение, выполнены из немагнитных материалов. Воздействие магнитным полем, создаваемым постоянным магнитом, на прибор учета не оказывает влияние на его метеорологические и эксплуатационные характеристики.

Конструкция измерительного механизма счетчиков с механической термокомпенсацией (BK-GT) с шиберным узлом, совершающим в процессе работы прибора возвратно-поступательные движения, не чувствительна к воздействию магнитных полей. Усилия, возникающие при воздействии постоянного магнита на биметаллическую пружину, не передаются на узлы шиберного клапанного механизма и не приводят к нарушению герметичности измерительного механизма.

Защита от механических вмешательств

Для гарантированного обнаружения внешнего вмешательства в конструкцию в счетчиках с дополнительной защитой применяется специальная крышка отсчетного механизма, обладающая свойством фиксации внешних механических вмешательств. При ее использовании не возможен доступ к элементам счетного механизма без нарушения целостности крышки. В случае попытки демонтажа крышки (с нарушением или без нарушения установленных пломб) происходит откалывание частей материала, появляются видимые трещины,которые невозможно скрыть, и которые легко обнаруживаются при визуальном осмотре счетчика. При штатной эксплуатации счетчика в заявленном заводом-изготовителем диапазоне температур окружающей среды появление сколов и трещин не происходит. Транспортировка в заводской упаковке также не приводит к разрушению крышки отсчетного механизма.

Внешний вид

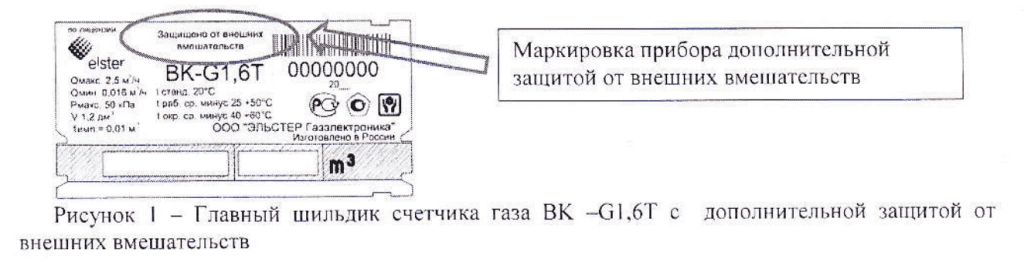

Конструктивно и по внешнему виду счетчики ВК с защитой от внешних вмешательств не отличаются от штатного исполнения. Идентифицировать исполнение прибора возможно по информации, приведенной в паспорте, и по отметкам на главном шильдике (рисунок 1).

Признаки вмешательства в работу прибора

Основными признаками механических вмешательств в работу счетчика газа ВК являются механические повреждения крышки отсчетного механизма, обладающей свойством фиксации внешних механических вмешательств — трещины, сколы, нарушение геометрии.

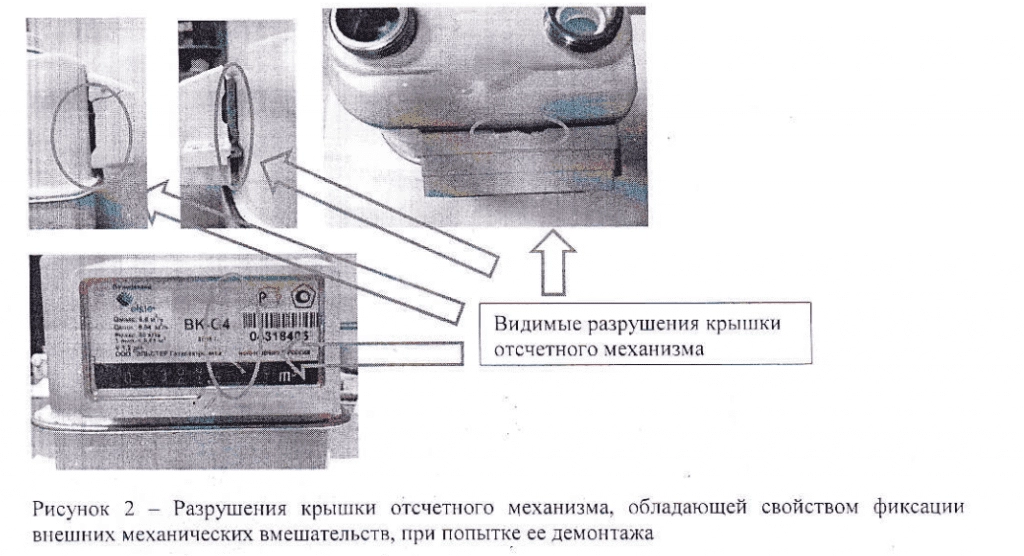

Фотографии разрушения крышки отсчетного механизма, обладающей свойством фиксации внешних механических вмешательств, при попытке ее демонтажа представлены на рисунке 2.

Преимущества

Применение счетчиков BK-G/GT с дополнительной защитой от внешних вмешательств позволяет специалистам газопоставляющих организаций при проведении плановых инспекционных проверок гарантированно выявлять счетчики, в конструкцию которых было произведено вмешательство и, соответственно, признавать их неработоспособными. Счетчик признается неработоспособным в случае наличия внешних признаков, указанных в паспорте на прибор. Исключение из эксплуатации таких приборов позволяет значительно повысить достоверность учета потребленного газа. Возможность гарантированного обнаружения внешних вмешательств в конструкцию счетчика исключает применение у потребителей «доработанных» приборов, чувствительных к магнитным воздействиям или механическим вмешательствам.
