Инфракрасный пол: монтаж и подключение

Поговорим о ситуации, когда в качестве «радиатора» выступает так называемый инфракрасный пол. Что это такое? Каковы его особенности? Как его установить? Прочитайте статью до конца и Вы узнаете ответы на эти вопросы.

Инфракрасный пол – что это?

Под инфракрасным полом в основном подразумевается пленка с закрепленными на ней медными и углеродными пластинами, служащими для передачи электричества и тепла соответственно. Когда система работает, нагревательные элементы излучают длинные волны в невидимом человеческим глазом красном спектре. Эти волны мы и ощущаем как тепло. Также, инфракрасные обогреватели (любого типа и конструкции, к которым относится и инфракрасный пол) осуществляют нагрев в следующем порядке: живые организмы, предметы интерьера, воздух (последний нагревается в основном за счет отраженного тепла от первых двух). Благодаря тому, что тепло передается практически от всей напольной поверхности, вся напольная система, включая финишное покрытие, нередко называется инфракрасным полом.

Применение инфракрасной нагревательной пленки не ограничивается лишь полом. Ее можно использовать для дополнительного утепления спального места. Для этого пленку помещают на стену возле кровати, скажем под ковер, или размещают иным доступным способом. Есть и другие области применения нагревательной пленки, но это тема для другой статьи.

Главное то, что этот современный высокотехнологичный материал очень прост в монтаже и эффективен в работе. Далее мы сможем убедиться в этом.

Особенности инфракрасного пола

Специалисты и те, кто уже пользуются теплыми полами инфракрасного типа, отмечают ряд положительных особенностей такой системы обогрева. Вот некоторые из них:

• наиболее привлекательная стоимость готовой действующей системы, в сравнении с другими типами теплых полов
• простая установка, не требующая особых знаний и навыков
• возможность локального обогрева поверхности
• использование теплоотражателей и терморегуляторов снижает эксплуатационную стоимость системы
• инфракрасный обогрев не пересушивает воздух и не сжигает кислород; Вы всегда сможете дышать легко и свободно
• электромагнитное излучение от работающей системы инфракрасного пола минимально
• быстрый и равномерный нагрев всей поверхности пола
• возможность коррекции нагрева отдельных участков пола благодаря терморегуляторам
• возможность быстрого демонтажа для переноса системы в другое помещение
• параллельность соединения нагревательных полос, позволяет системе оставаться работоспособной при выходе из строя какой-либо из секций
• надежная защита карбоновых (углеродных) нагревательных элементов плотным полиэстером
• длительный гарантийный и эксплуатационный срок.

Монтаж и подключение инфракрасного пола

Что нужно из материалов?

1. Нагревательная пленка (поставляется в рулонах)
2. Электропровод (лучше использовать медный многожильный)
3. Контактные клипсы (как правило есть в комплекте с нагревательной пленкой)
4. Битумные изоляторы (клейкие, напоминающий скотч, элементы; как правило есть в комплекте с пленкой)
5. Подходящий теплоотражатель (нельзя использовать материл с металлическим покрытием)
6. Полиэтиленовая пленка
7. Скотч
8. Терморегулятор снабженный датчиком температуры пола

Монтаж

Составьте четкий план того, как будут располагаться нагревательные маты на Вашем полу. Учтите, что при продольной укладке матов, получается меньше электрических соединений и расходуется меньшее количество проводов, чем при поперечной укладке. Лучшим вариантом является расположение всех соединений максимально ближе к стене, а лучше всего под плинтусом.

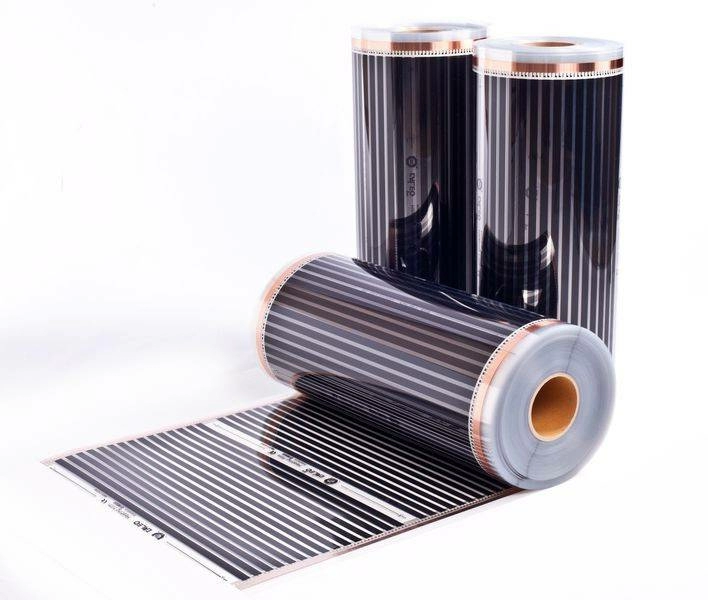

Нагревательная пленка в рулоне.

Определитесь с местом подключения теплого пола к электросети и обустройте его. Лучше, если контакты полос расположены в сторону места подключения. В таком случае Вам понадобится меньше количество проводов.

Перед монтажом системы, пол должен быть ровным, твердым, очищенным от грязи и пыли. Затем расстилают теплоотражающий материал так, чтобы отражающая поверхность была направлена вверх. Стыки между теплоотражающим полотном проклеивают скотчем.

Затем производят нарезку нагревательной пленки соответственно проекту. Помните, что пленку нельзя отрезать в любом месте, где заблагорассудится! Пленка состоит из секций (в большинстве случаев по 25 сантиметров). Резать нужно в специальных местах между секциями (это широкая полоса полиэстера без карбонового элемента с отметками для отрезания). Расположенные на полу нагревательные маты фиксируют скотчем к теплоотражающей подкладке, при этом медные шины полос должны «смотреть» вниз. Нельзя допускать перекрещивания или наложения одного мата на другой. В отдельных случаях допускается наложение краев матов свободных от медных и карбоновых элементов.

Нарезайте пленку правильно.

Используя контактные клипсы, соедините медные шины с электропроводом. Всенагревательные маты должны быть соединены с электросетью параллельно. Все соединения, а также концы медных шин необходимо закрыть с помощью специальных битумных изоляторов. Если толщина соединения после изолирования кажется излишней, сделайте соответствующее углубление в теплоотражающем покрытии. Все провода также нужно зафиксировать при помощи скотча.

Контактные клипсы после обжима тщательно изолируют.

После всех описанных выше процедур производят непосредственное подключение системы к терморегулятору (-рам) и температурному (-ным) датчику (-кам). Сам датчик устанавливают недалеко от места подключения системы и располагают его между нагревательным матом и теплоотражающей подложкой.

Общая схема подключения инфракрасного теплого пола.

Когда работы по подключению также будут завершены производят пробное включение системы и убеждаются в нормальной работе каждого отдельного мата и каждой секции в нем. После этого готовую систему накрывают плотной полиэтиленовой пленкой (паробарьер) и настилают финишное напольное покрытие, коим мажет служить ламинат, паркетная доска, линолеум и прочие материалы.

Несколько слов о том, если вы решили устанавливать инфракрасный обогрев под кафельную плитку. При этом применятся в основном такой же подход, как было описано выше. Однако теплоотражающую подложку лучше выбирать их тех, которые дают минимальную усадку. Для лучшего скрепления вторичной стяжки (делается поверх нагревательной пленки) с первичной или основной, участки между матами освобождаются от теплоотражателя путем их вырезания. Сами теплоотражающие маты и нагревательную пленку укладывают с отступом в 15-20 сантиметров от стены. В образованных таким путем пустотах, вторичная стяжка сцепляется с основной, что содействует монолитности конструкции. Во вторичную стяжку (ею может быть и пластичный плиточный клей), толщиной 2-3 сантиметра, устанавливают пластиковую армирующую малярную сетку. Сетку крепят к основанию с помощью дюбелей, стараясь не повредить медные и карбоновые элементы нагревательной пленки.

Инфракрасный теплый пол – это безопасное, практичное решение для любого современного жилья. По такому полу можно ходить босиком в любое время года. На нем могут играть ваши дети. Инфракрасный пол легок в монтаже и непритязателен в эксплуатации. Главное же то, что Вы можете собрать его своими руками!
