Как установить кабель на трубу для защиты от замерзания

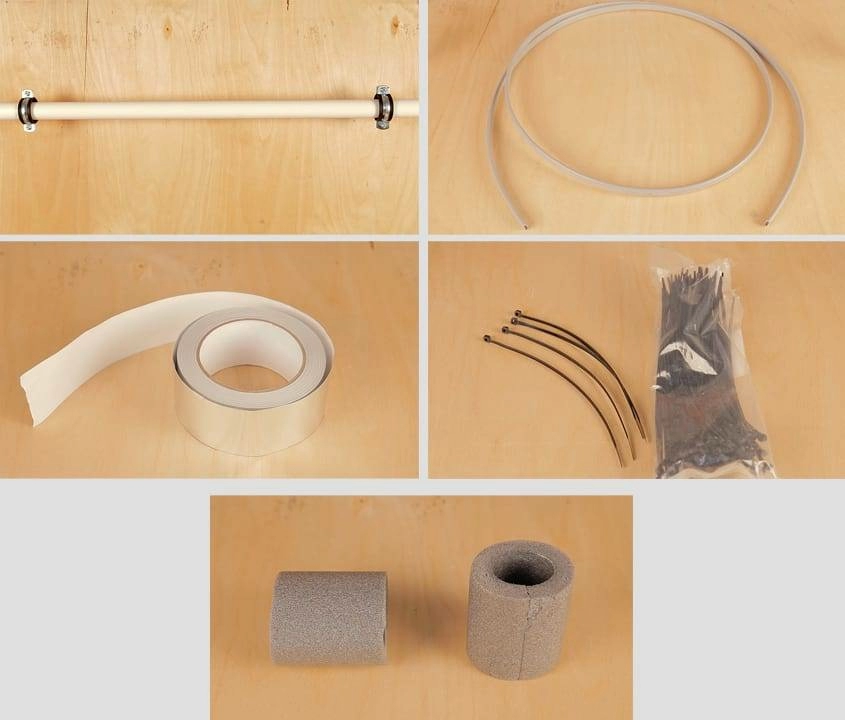

• труба 32мм
• нагревательный саморегулирующийся кабель
• фольгированный скотч
• нейлоновые стяжки
• теплоизоляция

Главное преимущество саморегулирующегося кабеля для обогрева труб в том, что ему не требуется терморегулятор. Такой кабель не боится перегрева и может работать в разных температурных средах, за счёт чего срок эксплуатации составляет не менее 10 лет при правильном монтаже.

Выбор мощности греющего кабеля зависит от диаметра трубы: чем больше диаметр трубы, тем больше должна быть мощность кабеля на погонный метр. При достаточном количестве теплоизоляции на диаметр от 16 до 32 мм будет достаточно мощности кабеля 16Вт/м. Для диаметра от 50 до 100мм подойдет кабель 24Вт/м.

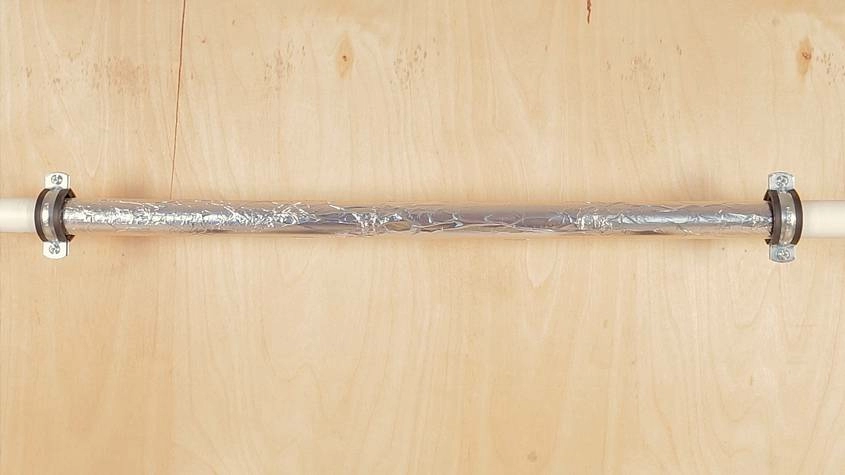

1. На стенде у нас представлена полипропиленовая труба 32мм. Перед монтажом кабеля необходимо обмотать весь обогреваемый участок фольгированным скотчем, чтобы тепло по трубе распределялось равномерно. Стальные и медные трубы обматывать скотчем не надо.

Скотч можно наматывать как вдоль, так и поперёк трубы. На канализационные трубы, идущие горизонтально, скотч наносится только на нижнюю половину трубы, так как в них отток происходит без давления естественным путем. Перед тем как крепить кабель к трубе, следует проверить его на работоспособность и включить на некоторое время в сеть.

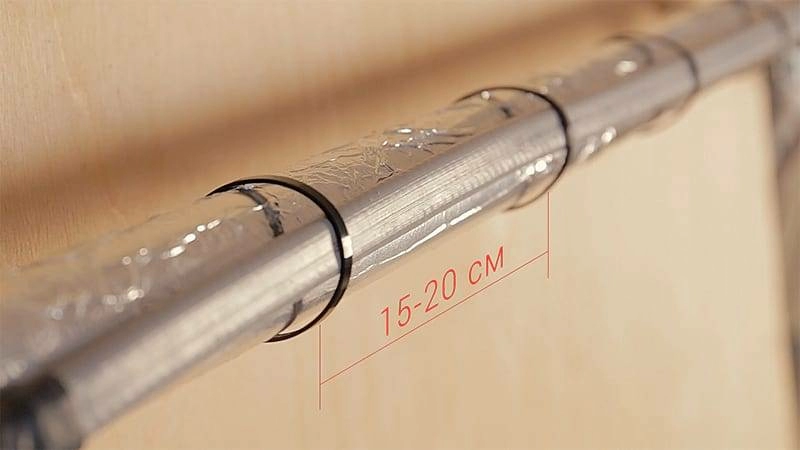

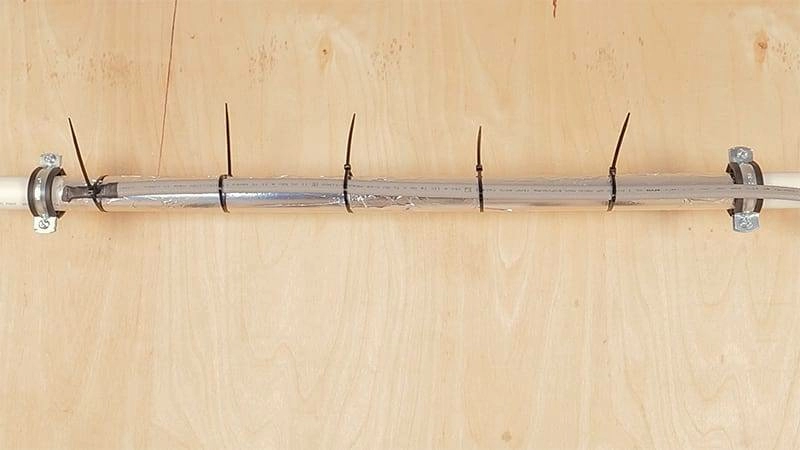

2.  Чтобы кабель не начал отходить от трубы, крепим кабель к трубе, используя нейлоновые стяжки. Они фиксируют кабель всерьёз и надолго.

Для небольших диаметров от 16 до 50 мм достаточно одной полосы кабеля. Сам кабель следует располагать на 4 или 8 часов. При таком монтаже он будет защищен от давления трубы и лежащего сверху грунта, и не повредится. Для диаметра 110 мм и больше следует устанавливать греющий кабель на трубу по спирали: это обеспечивает больший контакт с трубой и улучшает обогрев, но расход кабеля увеличивается, в зависимости от шага спирали. Для канализации, расположенной горизонтально, достаточно 2 линий греющего кабеля на 4 и 8 часов.

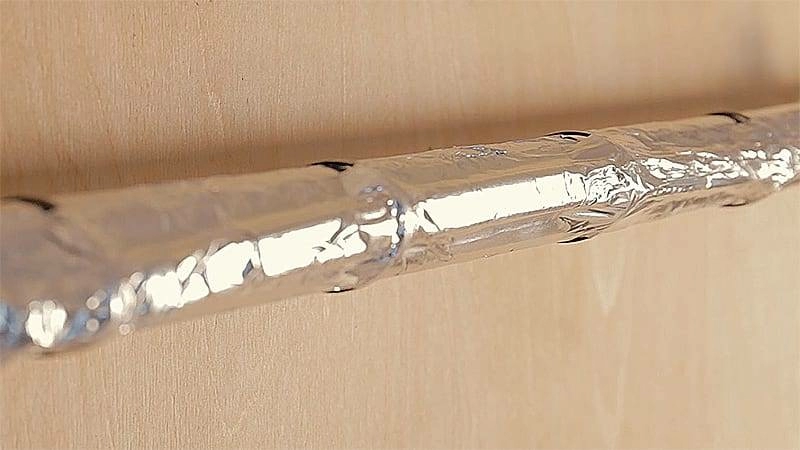

4.  Для равномерного теплосъёма заклеим кабель аллюминиевым скотчем

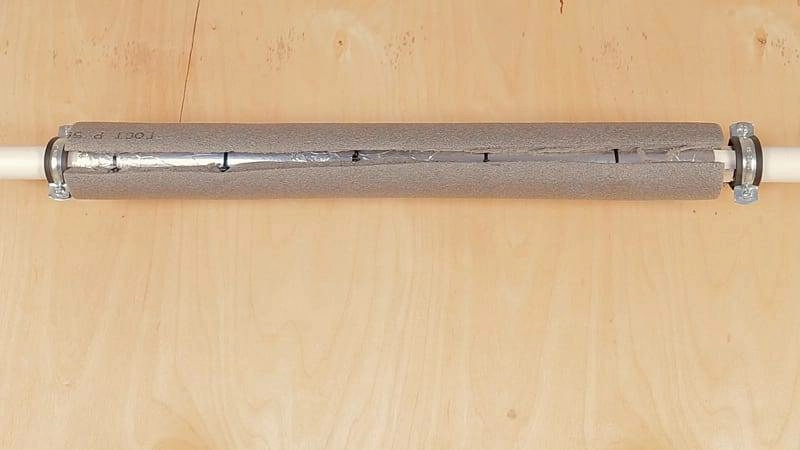

3. Устанавливаем теплоизоляцию. Использование теплоизоляции обязательно, иначе всё тепло от греющего кабеля будет уходить в окружающее пространство. Чем больше толщина теплоизоляции, тем меньше будет расход электроэнергии. Толщина утеплителя обычно варьируется от 20 мм до 50 мм в зависимости от условий прокладки трубы: если под землей, то слой утеплителя можно выбрать поменьше, а для надземных труб — нужен толстый слой утеплителя. Для утепления нужно использовать стойкие к влаге утеплители — вспененный полиэтилен, пенополистирол. Не лишним будет защитить и слой теплоизоляции от повреждения, поместив трубопровод в защитную гильзу из трубы большего диаметра. Если водопровод расположен под землёй.

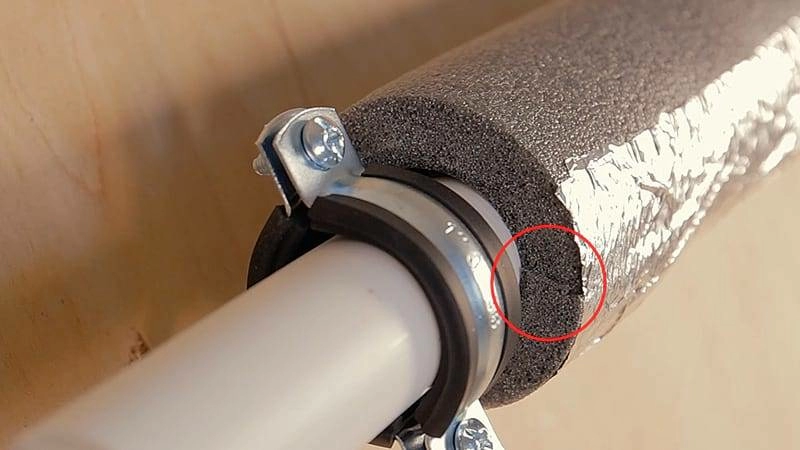

Стык теплоизоляции должен быть на противоположном конце от греющего кабеля, его мы фиксируем армирующим скотчем.

В стыке не должно быть воздушного пространства. Всё должно быть плотно и надежно.

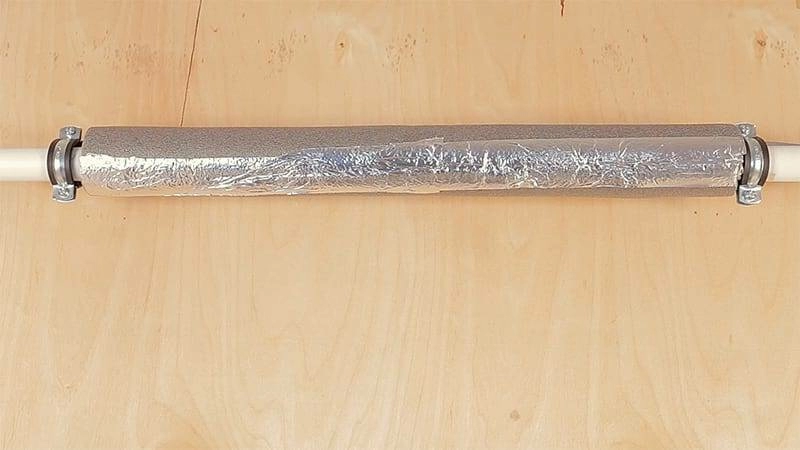

Стоит пройтись армирующим скотчем через каждые 30 см поперек трубы, для более плотного и долговечного соединения. На этом монтаж кабеля на трубу можно считать законченным.

Для более подробного описания предлагаем ознакомиться с видеоинструкцией.
