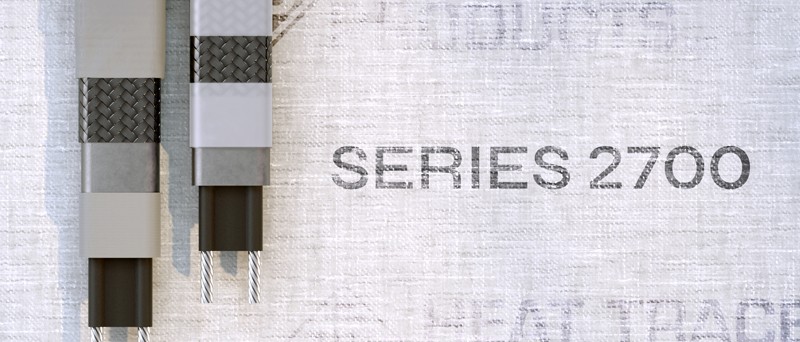

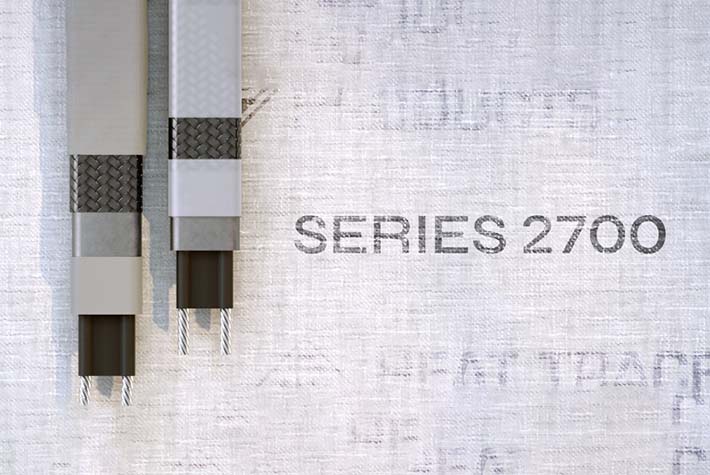

Обзор греющего кабеля для обогрева кровли Heat Trace Products Серия 2700

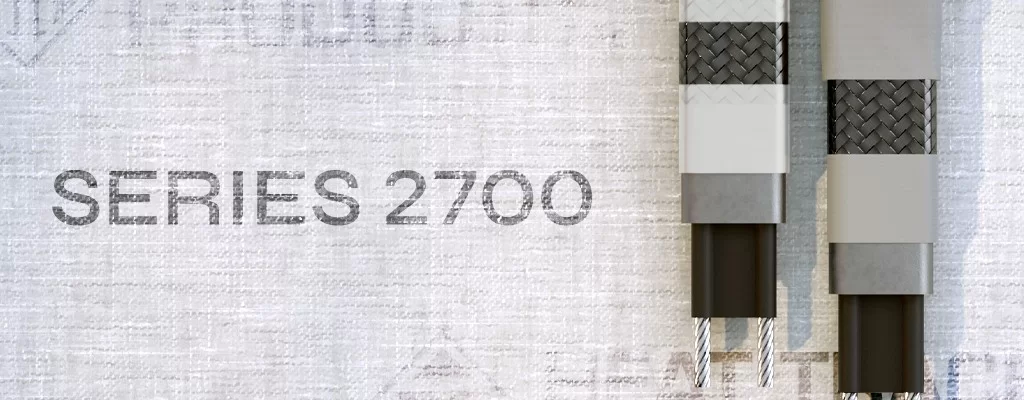

Эта серия саморегулирующихся кабелей производства США (TM Heat Trace Products®) предназначена для поддержания рабочих температур до 65 °C. Смонтированные на их базе системы обогрева подходят для эксплуатации в обычных и неблагоприятных средах. Для кабелей 2700 серии дополнительно разработана стойкая к УФ–излучению внешняя оболочка, изготовленная из модифицированного полиолефина. Это позволило расширить область применения систем Heat Trace.

Достоинства систем Heat Trace Серия 2700:

химическая инертность — выдерживают агрессивное воздействие органических и коррозионных сред;
морозостойкость — сохраняют теплотехнические свойства в холода до -30 °C;
универсальность — благодаря гибкости, возможности отрезать куски кабеля Heat Trace любой длины и простоте монтажа могут применяться на разных объектах;
термостойкость — система 2700 серии кратковременно выдерживает воздействие до 85 °C;
полная комплектация — производитель предлагает фирменное оборудование для подключения и монтажа кабелей Heat Trace;
экономичность — благодаря высокому КПД и способности автоматически реагировать (даже без термодатчиков) на изменение температуры системы обогрева помогают ощутимо снизить энергопотребление;
содействие при выборе — подробные и понятные таблицы помогают самостоятельно найти серию кабеля, которая оптимально подходит для эксплуатации в конкретных условиях;
механическая прочность — помимо устойчивой к повреждениям оболочки из фторполимера либо полиолефина, кабели Heat Trace имеют металлический экран-оплетку;
устойчивость к перегоранию — при пересечении отдельных участков кабелей система продолжает нормально функционировать;
возможность зимнего монтажа — кабель можно укладывать в мороз до -50 °C.

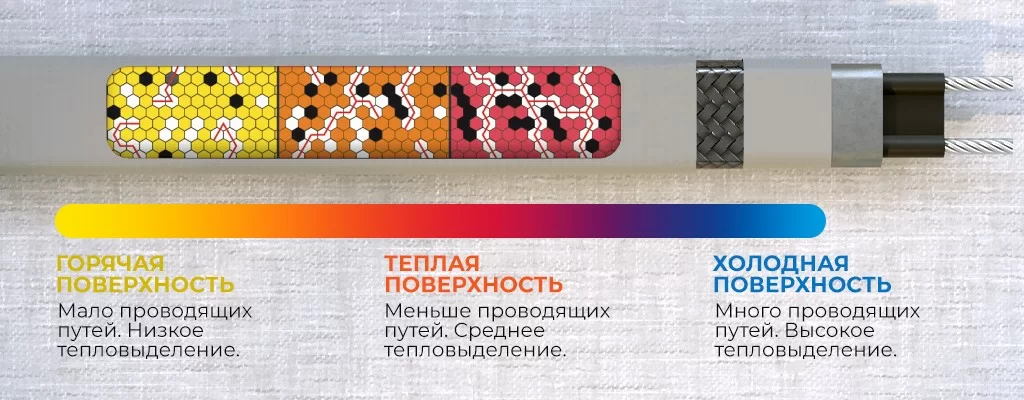

Особенности работы Heat Trace Серия 2700

Кабели 2700 серии, как и все системы Heat Trace, обладают функцией саморегуляции. Она обеспечивает возможность контролировать тепловыделение в зависимости от окружающей температуры. Нагревательный сердечник кабелей 2700 серии состоит из двух многожильных проводов из никелированной меди и сшитого облучением полимера.

Саморегулирующиеся кабели Heat Trace уменьшают теплоотдачу с повышением температуры обогреваемого объекта. Причем снижение тепловыделения происходит не по всей длине коммуникаций, а на конкретном участке. Аналогичный процесс (только в сторону увеличения тепловыделения) происходит при снижении температуры.

Функцию саморегуляции обеспечивает способность нагревательного сердечника менять сопротивление. При нагреве оно увеличивается, и через кабель Heat Trace проходит меньший ток, что приводит к снижению тепловыделения. Когда кабель остывает, через него проходит больший ток и, соответственно, растет теплоотдача.

Варианты линейной мощности кабельных систем Heat Trace 2700 серии:

33 Вт/м;
26 Вт/м;
16 Вт/м;
10 Вт/м.

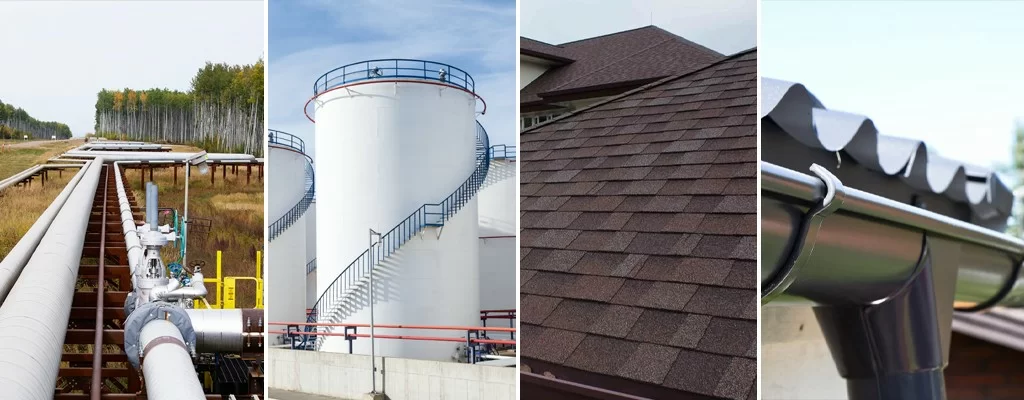

Область применения кабелей серии 2700

Кабели Heat Trace покупают для монтажа систем обогрева на трубопроводных магистралях и резервуарах с технологической температурой жидкостей до 65 °C. Также они подходят для обогрева кровли вместе с водосточными трубами и желобами. Именно для этих целей была разработана серия с оболочкой, обладающей высоким классом устойчивости к разрушающему полимеры ультрафиолету. Саморегулирующиеся кабели 2700 серии фактически имеют универсальное применение — промышленное и бытовое.

Кабели 2700 серии производят с разной защитной оболочкой — из фторполимера и UV–стойкого модифицированного полиолефина. Для обогрева кровли и других открытых систем обогрева нужен кабель с UV–стойкой оболочкой из полиолефина. Она дольше не будет разрушаться под прямыми солнечными лучами. Во всех остальных случаях можно использовать кабели Heat Trace с износостойкой оболочкой из фторполимера.

Монтаж кабелей Heat Trace на коммуникациях, резервуарах, кровле

Монтаж кабелей 2700 серии допускается как на металлических, так и пластиковых поверхностях. Их укладка может быть проведена линейно либо спиралевидно. Выбор траектории кабеля зависит от необходимой теплоотдачи на 1 метр коммуникаций. Спиралевидную укладку выбирают, когда необходимо увеличить линейную мощность.

Эти системы обогрева можно крепить не только на трубах, но и на технологическом оборудовании и запорной арматуре. В этом случае монтаж проводят с перехлестом. Для фиксации на трубах используют стекловолоконные ленты и фирменные кабельные ремешки и хомуты. При укладке на пластиковую поверхность необходимо разделить кабели и трубы алюминиевой фольгой, которая обеспечит равномерное распределение тепла по большей площади.

Для монтажа гибкой системы обогрева кровли предусмотрены фирменные клипсы и крепления на водосточные трубы. Перед укладкой кабеля Heat Trace на битумной кровле необходимо убедиться, что теплоотдача системы не превышает допустимый уровень. Для этого нужно знать температуру размягчения и плавления модифицированного битума, который использовали для изготовления кровельного покрытия.

Для подключения систем Heat Trace Серия 2700 предусмотрены наборы подсоединения питания, торцевые уплотнители, наконечники (концевые заделки), соединительные элементы. Для осуществления контроля за технологическим процессом производитель предлагает фирменные мониторы, термостаты, датчики окружающей среды.
