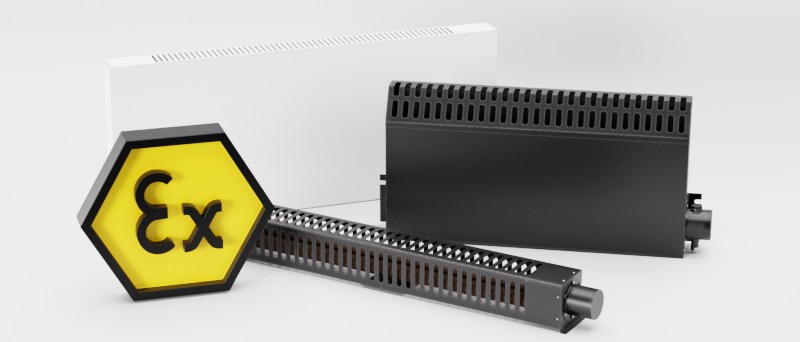

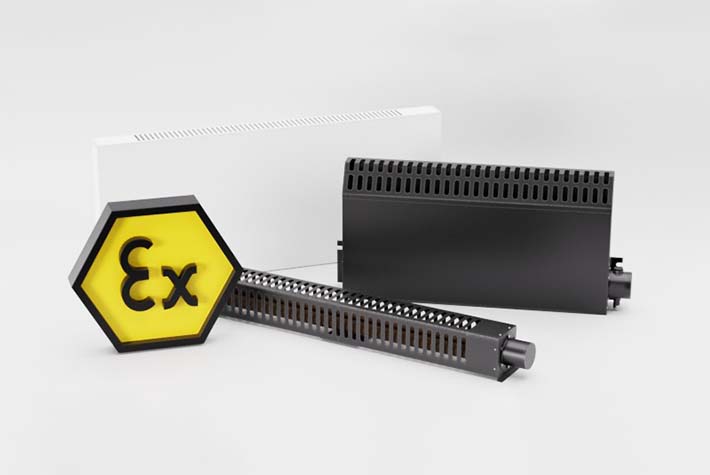

Защищенные нагреватели для помещений со взрывоопасной средой

Для обогрева помещений, в которых могут образоваться и накапливаться взрывоопасные смеси II категории, разработано специальное оборудование. Оно сводит к минимуму риск воспламенения скоплений пыли и газа. Взрывозащищенные нагреватели можно использовать на общепромышленных и складских объектах, а также в условиях вероятного образования опасных смесей. Это оборудование защищено не только от газа и пыли, но и внешних воздействий — воды и грязи. Производители взрывозащищенных систем предлагают несколько серий нагревателей для решения широкого спектра задач и обогрева разных площадей.

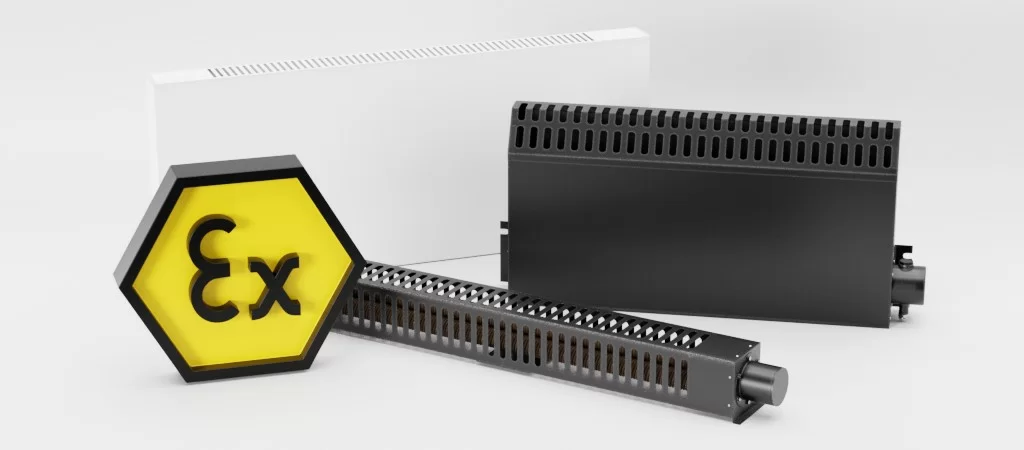

Ассортимент нагревателей для взрывоопасных помещений.jpg

Особенности и принцип работы взрывозащищенных нагревателей

Эти системы обогрева разработаны для взрывоопасных зон 1 или 2 класса. Они предназначены для эксплуатации в средах IIA та IIB. Степень защиты нагревателей от внешних воздействий — IP54. Они подходят для эксплуатации в пыльных помещениях и имеют защиту от брызг воды.

Безопасную эксплуатацию оборудования при наличии опасных пылевых и газовых смесей обеспечивает ограничение температуры ТЭНов. Для разных исполнений приборов ограничения по температуре составляют:

с маркировкой «Т» — до 135 °С;
без маркировки «Т» — до +200 °С.

Такого разогрева недостаточно, чтобы поджечь смесь, которая образовалась в отапливаемом помещении. Кроме того, каждый из ТЭНов, заключен в стальные трубы с 3-миллиметровыми стенками. Трубы, в свою очередь, оребрены металлическими пластинами. В комплексе с крышкой и кожухом нагревателя такая конструкция создает взрывонепроницаемую оболочку.

Прочность взрывонепроницаемой оболочки производитель проверяет при ее изготовлении. Для этого проводят регулярные гидравлические испытания, воздействуя на нее не менее 1 минуты избыточным давлением 1 МПа. Взрывозащищенность систем обогрева соответствует нормативам из ГОСТ 30852.1, а также ГОСТ 30852.2.

В зависимости от модификации системы обогрева с защитой от взрывов подключают к сети 220 или 380В. Температурный режим работы нагревателей тоже зависит от их исполнения:

«Т» — не выше +25 °С;
«В» — не выше +30 °С;
для других исполнений — не выше +15 °С.

Нижний температурный предел для этой серии защищенных нагревателей составляет -50 °С. На поверхности всех взрывозащищенных нагревателей нанесено специально антикоррозийное покрытие — ЦИАТИМ-203. Оно уязвимо перед механическими повреждениями, поэтому при эксплуатации оборудования необходимо проявлять осторожность.

Взрывозащищенные нагреватели для помещений покупают с учетом того, что диапазон колебания напряжения варьируется в пределах от +10 до -15% от номинального значения. Для заземления приборов предусмотрены как внутренние, так и наружные зажимы. Чтобы защитить оборудование от перегрева, его необходимо периодически очищать от пыли и прочих загрязнений (в противном случае возможно превышение допустимых температурных максимумов).

Ассортимент нагревателей для взрывоопасных помещений

Взрывозащищенные нагреватели, цена которых зависит от параметров и класса исполнения, подходят для обогрева помещений площадью от 10 м². В зависимости от модификации их устанавливают на полу либо подвешивают на стенах.

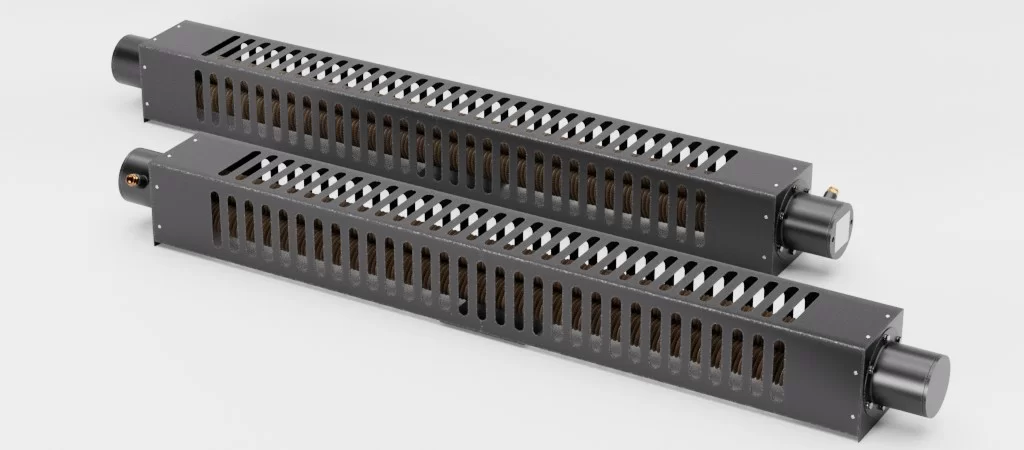

ОВЭ-4К 0,9 220

Нагреватели серии ОВЭ–4 обладают степенью зашиты от воздействия воды и пыли IP54. Мощность модели ОВЭ-4К 0,9 составляет 0,9 кВт, а рабочее напряжение — 220В. Этим обогревателем напольного типа поддерживают температуру в помещениях, площадь которых не превышает 10 м². Он имеет взрывонепробиваемую оболочку и подходит для эксплуатации на объектах с 1 или 2 классом взрывоопасности.

Нагреватель ОВЭ-4К 0,9 можно использовать в диапазоне температур от -25 °С до +25 °С. Он подходит для работы на объектах со средами IIAT3 и выдерживает температуру максимального разогрева в +200 °С. Наличие резиновой втулки защищает ОВЭ-4К 0,9 от продольного перемещения по полу.

Для обеспечения безопасной работы модели ОВЭ-4К 0,9 220 при монтаже необходимо выполнять требования производителя — устанавливать в строго горизонтальном положении и на расстоянии 200 мм от пола и стен. Прибор запрещено накрывать любыми предметами, в том числе мокрыми вещами для сушки.

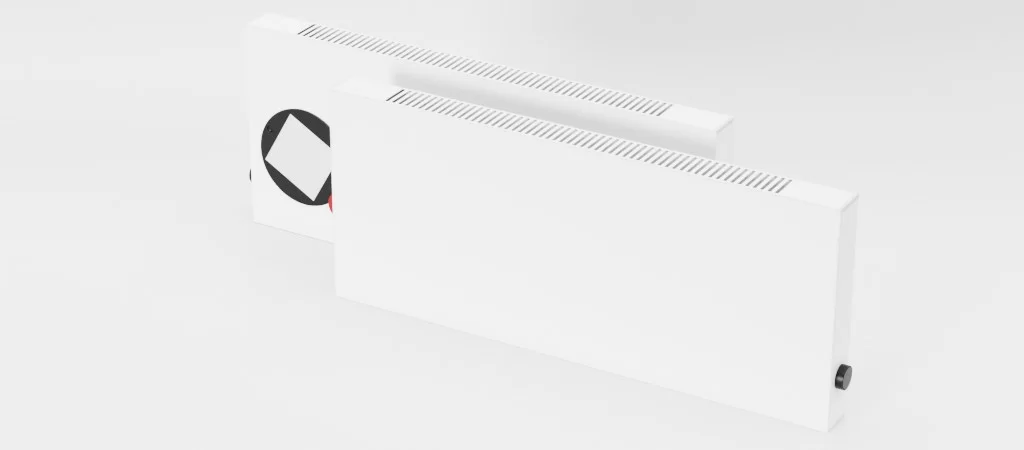

Электроконвектор ОВЭ-4БТр 1,0 220

Модель нагревателя для домашнего и коммерческого использования. Имеет эстетически привлекательный корпус, который фиксируется на стенах. Производительность электроконвектора ОВЭ-4БТр 1,0 позволяет эффективно и экономично обогревать небольшие помещения с площадью не более 10 м².

Наличие терморегулятора с диапазоном температур от 0 °С до +40 °С обеспечивает работу в экономичном режиме и помогает избежать перерасхода электроэнергии. Основные характеристики электроконвектора ОВЭ-4БТр 1,0:

масса — 15 кг;
длина — 1120 мм;
толщина — 85 мм;
высота — 324 мм;
напряжение — 220В;
мощность — 1 кВт.

Конвектор ОВЭ-4БТр 1,0 имеет маркировку взрывозащиты 1ЕхdIIAT3X и способен безопасно функционировать при наличии промышленных газов и паров.

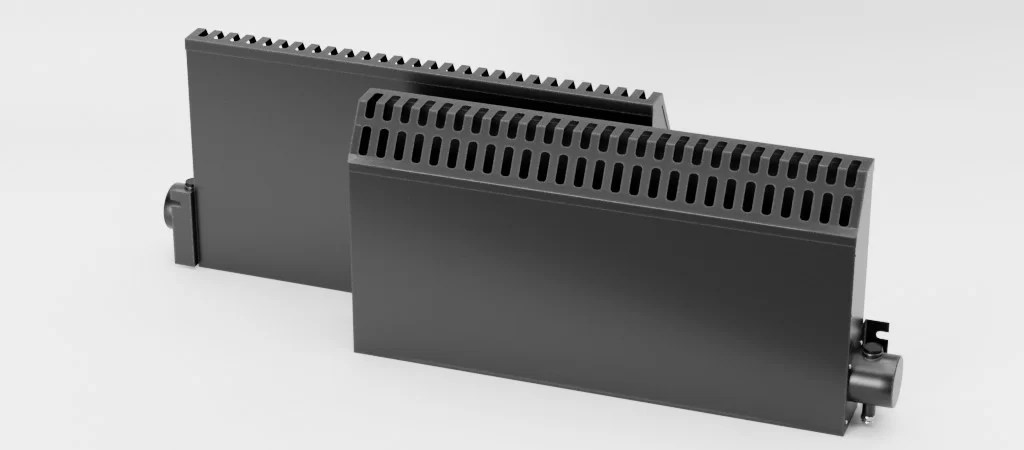

ОВЭ-4В 1,8 380

Класс защиты напольного нагревателя ОВЭ-4В 1,8 позволяет его эксплуатировать на промышленных и складских объектах в расширенном температурном диапазоне. Напряжение питания этой модели — 3-фазная сеть 380В. При наличии глухозаземленной нейтрали подключение выполняется пятижильным кабелем, а для изолированной нейтрали – четырехжильным кабелем.

Этот тип нагревателя имеет конструкцию стационарного сухого электрорадиатора, оснащенного 3 трубчатыми нагревателями. Взрывонепроницаемая оболочка нагревательных элементов, которыми оснащен ОВЭ-4В, выдерживает нагрев до +200 °С. Каждый из 3 ТЭНов заключен в металлическую трубу 22 мм, оребренную стальной лентой. Толщина стенки трубы составляет 3 мм.

Теплотехнические характеристики ОВЭ-4В 1,8 380:

температурный диапазон — от -50 до +30 °С;
мощность — 1,8 кВт;
длина — 1566 мм;
высота — 320 мм;
ширина — 165 мм;
долговечность — 8 лет;
масса — 33 кг.

Нагреватель на заказ может быть оснащен терморегулятором. Маркировка его взрывозащиты — 1ЕХdIIАТ3Х.

Заключение

Для обогрева помещений с большой площадью используется несколько нагревателей, мощность и количество которых зависят от условий эксплуатации. При выборе оборудования этого вида, получите предварительную консультацию у наших сотрудников.
