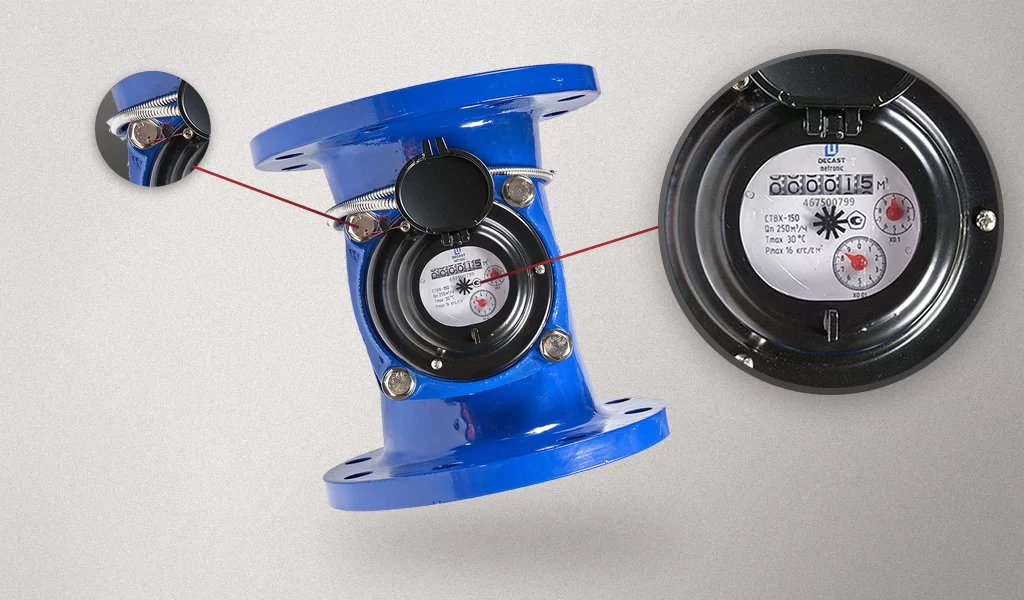

Промышленный счетчик воды представляет из себя измерительный прибор, предназначенный для учета объемов воды, протекающей по трубопроводу за единицу времени. От бытового он отличается повышенной пропускной способностью, возможностью установки в трубопроводы разного сечения и способностью сохранять безупречную точность в неблагоприятных условиях эксплуатации.
Разновидности расходомеров воды
Различают счетчики воды массового и объемного типов. Первые измеряют расход воды в килограммах, приведенных к единицам времени (секунда, минута, час), а вторые – в единицах объема (литр, кубометр), приведенных к единицам времени.
Расходомеры воды могут иметь различный принцип действия:
- роторные;
- вихревые;
- крыльчатые;
- турбинные;
- электромагнитные;
- ультразвуковые;
- переменного перепада давления;
- корреляционные и прочие.
Их патрубки бывают фланцевого исполнения и резьбовые.
Особенности конструкции

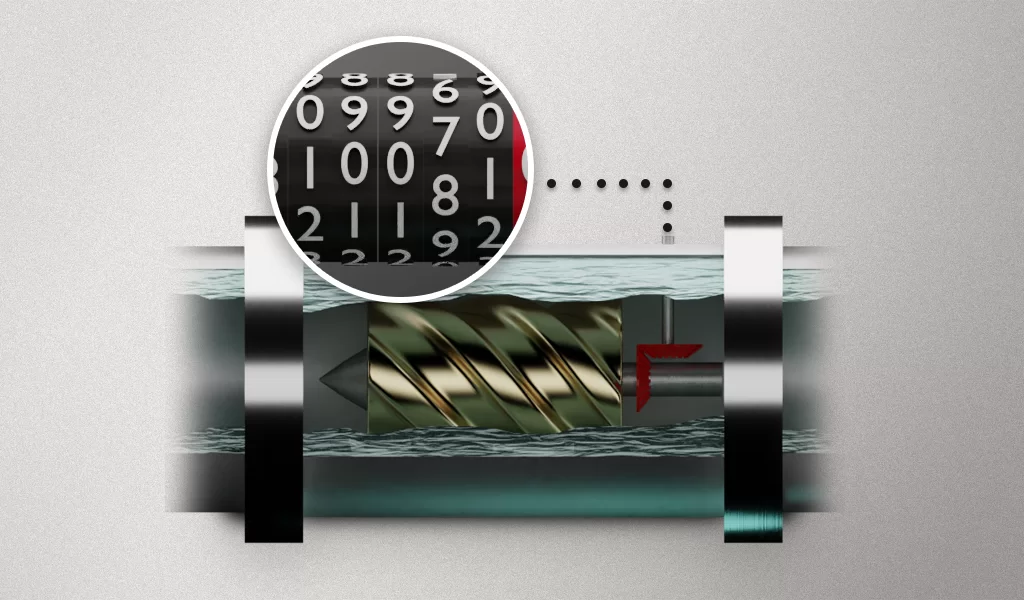

Принцип работы турбинного счетчика воды заключается в измерении количества оборотов горизонтально расположенной турбины, которая имеет вид многозаходного винта и приводится во вращение силой протекающего потока воды. Особая конфигурация колеса с лопастями позволяет такому счетчику обеспечивать существенный диапазон измерений с очень малыми потерями давления.
Вращательное движение турбинки передается посредством червячной передачи в счетный механизм, который благодаря масштабирующему редуктору обеспечивает возможность снимать показания. Данный механизм обладает барабанчиками, а также стрелочными указателями для указания долей кубометров (литров).
Хоть эти счетчики и предназначены для высоких расходов, но они надежно запускаются даже при незначительном расходе воды. Усиленные подшипники, имеющие малый коэффициент трения, гарантируют продолжительный срок службы прибора.
Порядок представления на поверку
В соответствии с требованиям закона № 102-ФЗ средства, предназначенные для учета количества воды, принадлежат к сфере гос. регулирования с обязательной поверкой и утверждением типа, что удостоверяется свидетельством Росстандартом.
Приборы, не утвержденные как средство измерения, не допускаются к применению при взаиморасчетах между потребителем и поставщиком, однако используются внутри предприятия и могут пройти калибровку в добровольном порядке. Фактические метрологические показатели, полученные в процессе калибровке, отражают в сертификате счетчика.
Для поверки приборы представляют с паспортом и свидетельством о предшествующей поверке.
Подготовка к поверке
Очень важное значение, которое отражается на результатах поверки, имеет проведение обслуживания и подготовка расходомеров к поверке. По статистике около 10 % счетчиков не предоставляются на периодическую поверку. Такие счетчики намного чаще выходят из строя и становятся непригодными для дальнейшей эксплуатации по назначению. Причиной этому служат особенности конструкции счетчика. Содержащийся внутри него турбинный либо крыльчатый механизм, а также измерительная камера склонны к образованию солевых отложений, ведущих к серьезному изменению метрологических характеристик прибора.
Кроме того, на эти показатели оказывает влияние соблюдение правил монтажа устройства, которые содержатся в его паспорте либо руководстве по эксплуатации. В соответствии с данными документами, практически все промышленные счетчики воды должны иметь перед собой фильтры, задерживающие на себе крупные частицы загрязнений. В противном случае внутренняя полость механизма прибора может полностью забиться грязью.
При техническом обслуживании и подготовке к выполнению поверки специалисты производят:
- очистку и промывку турбины или крыльчатки, измерительной камеры, преобразователя;
- смазку редуктора;
- корректировку и подстройку счетных механизмов;
- другие подготовительные операции.
Стоит заметить, что ремонту и техническому обслуживанию подвергаются не все счетчики. Иногда состояние измерительного прибора такое, что цена его ремонта будет значительно выше стоимости приобретения нового, а срок восстановления составит несколько недель. Решение о целесообразности проведения ТО и подготовки промышленного счетчика воды для передачу в поверку принимается непосредственно заявителем и является исключительно добровольным.
Межповерочный период
Это временной интервал между поверкой счетчика, который может составлять 1 - 6 лет и зависеть от типа устройства. Зачастую межповерочный интервал указан в сопроводительной документации (паспорт либо руководстве по эксплуатации) промышленного счетчика. Уточнить (подтвердить) этот интервал можно на странице Федерального информационного фонда, обеспечивающего единство измерений, либо по базе данных гос. Реестра СИ утвержденного типа.
Длительность процедуры поверки
Поверку счетчиков воды осуществляют на протяжении 15-ти рабочих дней после их поступления и выполнении предоплаты заказчиком. При осуществлении срочной поверки счетчиков на протяжении 1 - 5 рабочих дней стоимость услуги увеличивается. Сроки обслуживания конкретного изделия зависимости от его технического состояния и согласовывается в каждом отдельном случае.
Стоимость поверки
Стоимость услуг по поверке промышленных счетчиков зависит, в первую очередь, от типа и модели счетчика.
Получаемые документы
По результатам поверки возможно 2 варианта развития событий:
- Положительный. Подтверждает, что промышленный счетчик воды пригоден к дальнейшему применению после монтажа на штатное место.
- Отрицательный. Запрещает использование прибора учета воды.
В случае положительного результата поверки заказчику, вместе со счетчиком, на руки выдается свидетельство о поверке. При отрицательном – извещение о непригодности. Помимо этого, при получении измерительного устройства из поверки, заказчику предоставляют полный пакет первичной бухгалтерской документации, включая счет-фактуру и акт выполненных услуг. Профессиональные компании формируют также отчетную документацию и передают ее в коммунальные службы.
