Блоки питания для защиты дорогой бытовой техники и не только

Источники вторичного электропитания нужны в тех ситуациях, когда параметры первичной электросети не подходят для работы запитываемого оборудования. В этом случае блоки питания выполняют посредническую функцию между первичной сетью и приборами. Чаще всего их используют для подключения промышленной автоматики высокочувствительных измерительных приборов или бытовой техники.

Функционал источников вторичного электропитания

Разработчики этих устройств учитывали множество факторов, влияющих на их эксплуатационные характеристики. Современные блоки вторичного питания — многофункциональные приборы. Они способны одновременно решать несколько задач:

понижают/повышают входное напряжение;
защищают от к/з;
преобразуют ток;
передают энергию с минимальными потерями;
независимо от полезной нагрузки стабилизируют ток и напряжение, понижают уровень выходных пульсаций;
защищают от протекания тока по неправильному маршруту (гальваническая развязка);
обеспечивают управление сетями — регулируют своевременное включение и отключение приборов;
помогают контролировать состояние сетей — отображают на дисплее всю важную информацию.

Благодаря совокупности перечисленных функций, блоки питания обеспечивают корректную работу высокочувствительных прецизионных устройств.

Особенности источников вторичного питания

Функционал каждого источника вторичного питания зависит от его модификации. Эти приборы классифицируют по нескольким признакам:

область применения: внутри объектов — в отапливаемых/неотапливаемых помещениях, снаружи — на улице;
способ работы — бесперебойные, с резервной системой;
схематические решения — импульсная или линейная стабилизация;
количество питающих выходов;
тип входного напряжения — постоянное, переменное;
вид и тип выходного напряжения;
выходная мощность — микро (до 1 ВТ); малая (до 10 Вт); средняя (10–100 Вт), повышенная (до 1000 Вт), высокая (свыше 1000 Вт);
значение выходного напряжения — низкое (до 100 В), среднее (100–1000 В), высокое (больше 1000 В).

Все источники вторичного питания должны иметь высокий КПД, сводящий к минимуму потери энергии при преобразовании. Дополнительные параметры — удобный монтаж, оптимальное соотношение габаритов и массы, допустимый уровень радиопомех, защита от перегрузок.

Виды блоков питания

На текущий момент по принципу работы источники вторичного питания делят на трансформаторные и импульсные. У этих приборов имеются принципиальные отличия, ощутимо влияющие на их функциональность.

Линейные источники

Для обозначения этих блоков питания используют еще один термин — трансформаторные. Этот вид источников вторичного питания характеризуется конструктивной простотой, надежностью и отсутствием радиопомех. Минусы трансформаторных блоков питания — увеличенная металлоемкость, большой вес и габариты относительно мощности.

Импульсные источники

Работа этого вида блоков питания основана на инверторной технологии. Благодаря ей, импульсные источники питания однозначно превосходят по основным характеристикам трансформаторные аналоги. Они имеют меньший вес и более высокий КПД (от 90%). При этом по надежности они не уступают базовым линейным блокам питания. Кроме того, большинство современных импульсных источников оснащено встроенной защитой от короткого замыкания, а также от отсутствия на выходе нагрузки.

При выборе импульсного источника нужно учитывать высокий уровень радиопомех, которые будет создавать этот прибор. Это сужает область применения. Также к минусам импульсных блоков относят ограничения минимальных значений мощность нагрузки. В тех случаях, когда мощность реальной нагрузки ниже минимальной, возможны отклонения основных параметров. Из-за ограничений на минимальную мощность в ряде ситуаций импульсный блок питания может не запуститься.

Блоки питания для подключения приборов теплоучета

Для подключения расходомеров жидкостей и приборов системы теплоучета, имеющих внешнее питание, используют источники вторичного питания. Их подбирают в зависимости от тока потребления, выходной мощности, выходного напряжения и его пульсаций. Эти параметры сопоставляют с рабочими характеристиками приборов учета. Также рекомендуется учитывать усредненное значение времени наработки на отказ, КПД, климатические параметры, степень защиты.

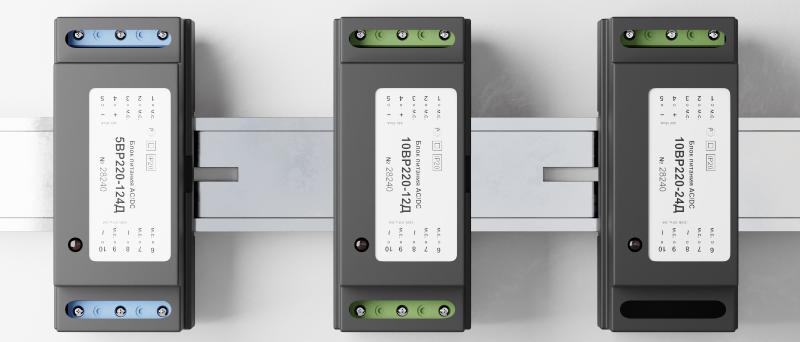

Отлично себя зарекомендовали в эксплуатации источники вторичного питания, которые изготавливает компания ТрансЭТ. Это отечественный производитель из Санкт-Петербурга, который специализируется на выпуске высокотехнологичного и энергоэффективного оборудования. Компания создана в 2000 году, имеет богатый производственный опыт и современную научно-техническую базу.

Эти приборы рассчитаны на подключение к входному напряжению 220В. Защита от к/з у всех блоков — автоматическая с восстановлением. Устройства подходят для эксплуатации в температурном диапазоне от -20 °С до 50 °С. Источники вторичного питания обладают низким уровнем выходных пульсаций (разбег 50 мВ) — он характерен для всего спектра рабочих частот у подключенных к ним приборов. Блоки легко фиксируются на DIN-рейках и имеют защиту IP 20.

сравнительная таблица блоков питания Карат.jpg

Заключение

Ассортимент блоков, произведенных ТрансЭТ, позволяет подключить измерительные приборы с разными требованиями к питанию. При выборе источников рекомендуется обращать внимание на величину вероятных отклонений от указанных в паспорте номинальных значений. Они могут отличаться у разных блоков питания со схожими характеристиками. При изучении ассортимента рекомендуем проконсультироваться у нашего сотрудника, который поможет подобрать оптимально подходящую модель источника вторичного питания.
