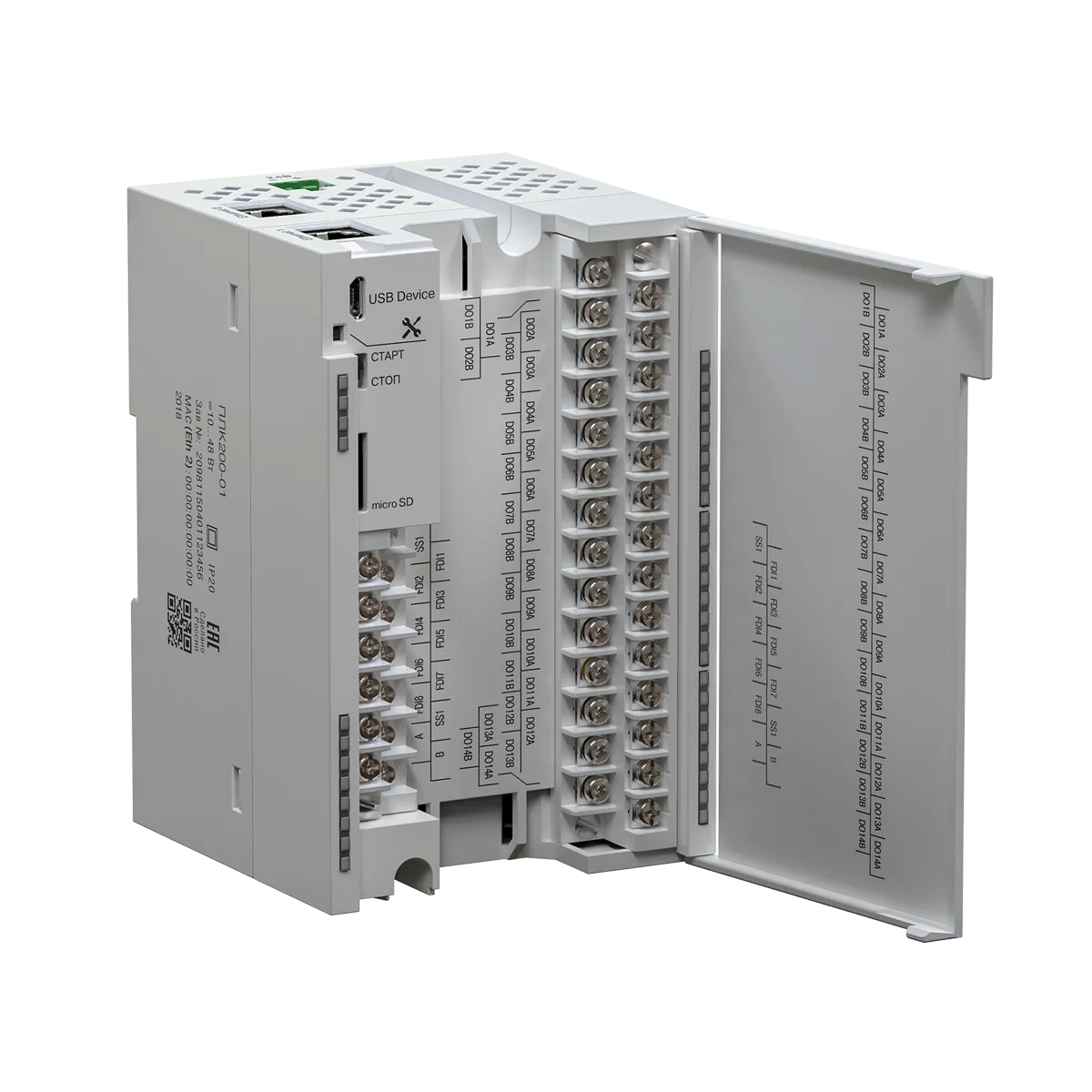

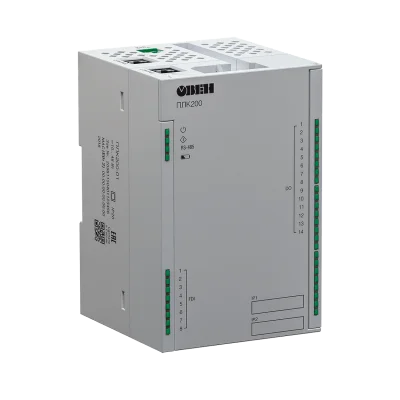

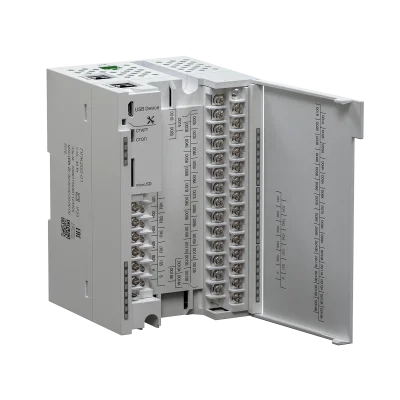

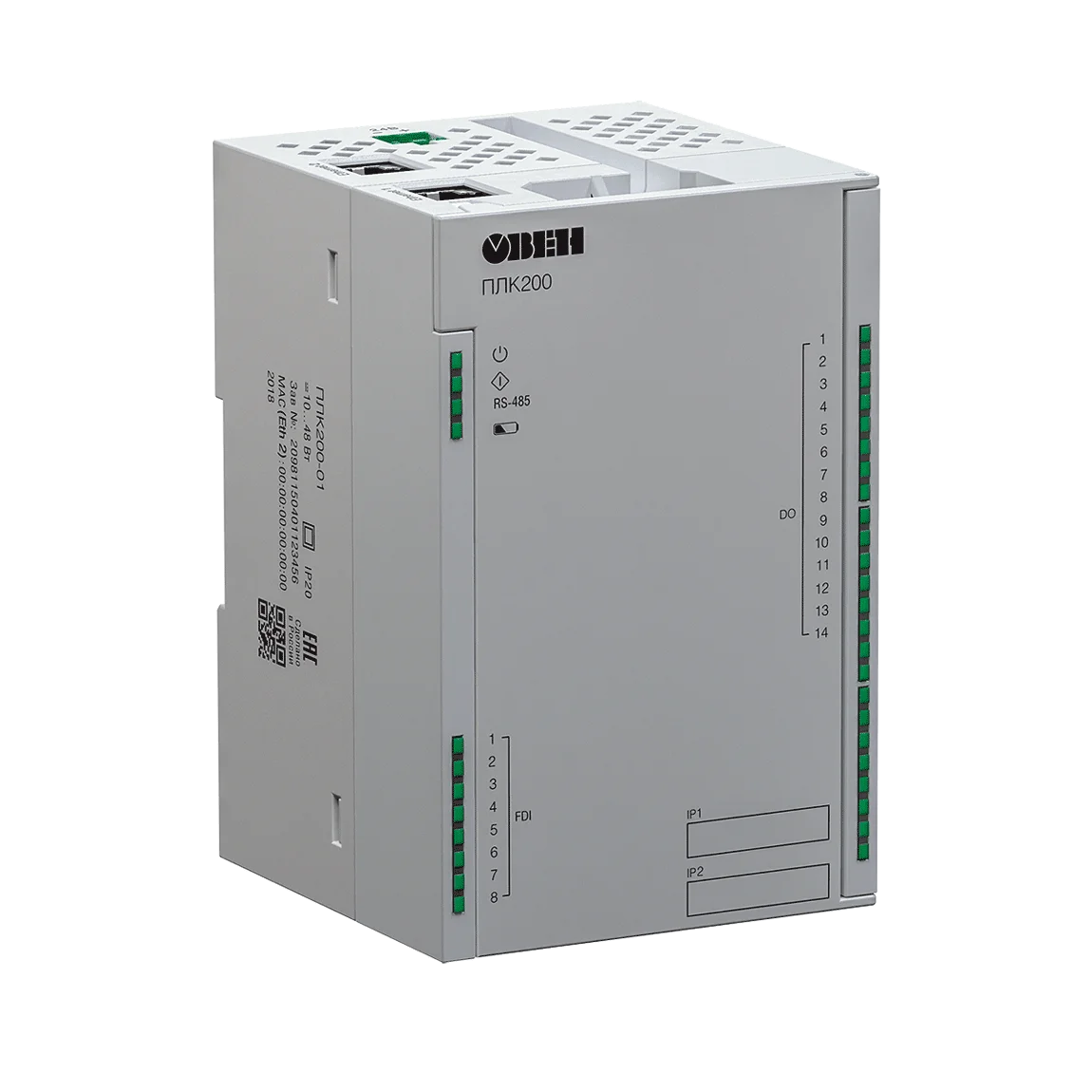

ПЛК200 общепромышленный программируемый контроллер
ОВЕН ПЛК200 – новая линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов.
С 1 июня 2022 года контроллеры ПЛК200 поставляются с завода с новой версией прошивки и программируются в среде CODESYS V3.5 SP17 Patch 3.
Понижение версии прошивки контроллеров, выпущенных после 1 июня 2022 года с системой исполнения CODESYS SP17 Patch 3 до более ранних, невозможно.
Загрузка проектов, созданных в более ранних версиях среды CODESYS V3.5, в обновленные контроллеры возможна только после адаптации проектов к новой версии.
В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей ввода/вывода Мх210 с интерфейсом Ethernet.
Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.
Особенности и преимущества
Высокая производительность
- Процессор ARM® Cortex-A8 с частотой 800 МГц.
- Большой объем памяти:
- ROM 512 Мбайт (NAND).
- RAM 256 Мбайт (DDR3).
- RETAIN 64 Кбайт (MRAM).
- Операционная система Linux с RT-патчем.
- Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.
Эргономичный корпус
- Крепление на DIN-рейку или на стену.
- Съемные клеммники с невыпадающими винтами.
- Удобная система укладки кабеля.
- Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.
Коммуникационные возможности
- Ethernet дает ряд преимуществ:
- высокая скорость опроса;
- мультимастерность;
- вариативная топология сети.
- Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent)
- Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов
- Поддержка GSM/GPRS-модемов
- Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard
- Возможность подключения к СУБД MySQL и MsSQL
- Встроенный Firewall.
- Поддержка Web-визуализации CODESYS.
- Web-интерфейс для настройки и диагностики контроллера.
- Простое подключение к OwenCloud.
Эксплуатация в тяжелых условиях
- Расширенный диапазон питающего напряжения: =10…48 В.
- Расширенный диапазон температуры окружающей среды: -40…+55 °С.
Схема применения
Сравнительная таблица ПЛК210 и ПЛК200
| Параметр | ПЛК210 | ПЛК200 |
| Интерфейсы связи | 4 × Ethernet 10/100 Мбит/c (RJ45) 2 × RS-485 1×RS-232 USB Device | 2 × Ethernet 10/100 Мбит/c (RJ45) 1 × RS-485 USB Device |
| Подключаемые накопители | SD USB Host | SD |
| Элементы управления | Тумблер СТАРТ / СТОП Сервисная кнопка Кнопка СБРОС | Тумблер СТАРТ / СТОП Сервисная кнопка |
| Количество портов питания | 2 (основной и резервный) | 1 |
| Поддержка STP / RSTP | Есть | Нет |
| Габаритные размеры (Ш×В×Г) | (105×124×83) ±1 мм | (82×124×83) ±1 мм |
| Параметр | Значение (свойства) |
| Питание | |
| Напряжение питания | от 10 до 48 В (номинальное 24 В) |
| Потребляемая мощность, не более | |
| - модификация 01 | 13 Вт |
| - модификация 02 | 12 Вт |
| - модификация 03 | 10 Вт |
| - модификация 04 | 10 Вт |
| Защита от переполюсовки | Есть |
| Вычислительные ресурсы | |
| Центральный процессор | RISC-процессор 800 МГц |
| Объем флеш-памяти (тип памяти) | 512 Мбайт (NAND) доступно для хранения файлов и архивов |
| Объем оперативной памяти (тип памяти) | 256 Мбайт (DDR3) |
| Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Интерфейсы связи | |
| Ethernet 100 Base-T | |
| Количество портов | 2 × Ethernet 10/100 Мбит/c (RJ45) |
| Поддерживаемые промышленные протоколы* |
|
| Поддерживаемые прикладные протоколы* |
|
| RS-485 | |
| Количество портов | 1 |
| Поддерживаемые протоколы* | Modbus RTU (Master / Slave) |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Подтягивающие резисторы | Есть |
| USB Device | |
| Количество портов | 1 × micro USB (RNDIS) |
| Поддерживаемые протоколы | CODESYS Gateway FTP SSH HTTP HTTPS |
| Подключаемые накопители | |
| SD | |
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость | 4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
| Поддерживаемые файловые системы | FAT16, FAT32, ext4, NTFS (read only) |
| Часы реального времени | |
| Погрешность хода, не более: | |
| – при температуре +25 °С | 3 секунды в сутки |
| – при температуре -40 °С и +55 °С | 18 секунд в сутки |
| Тип источника питания | Батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Общие сведения | |
| Габаритные размеры | (82 × 124 × 83) ±1 мм |
| Масса, не более | 0,6 кг |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | Светодиодная |
| Встроенное оборудование |
|
| Средняя наработка на отказ** | 60 000 ч |
| Средний срок службы | 8 лет |
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени.
| Дискретные входы (DI и FDI) | |||
| Параметр | Значение (свойства) | ||
| Дискретные входы (DI) | Быстрые дискретные входы (FDI) | ||
| Режимы работы | · определение логического уровня |
| |
| Тип входов по ГОСТ Р 61131 | 1 | ||
| Максимальный ток «логической единицы» | 5,5 мА | ||
| Максимальный ток «логического нуля» | 1,2 мА | ||
| Напряжение «логической единицы» | 9…30 В | ||
| Напряжение «логического нуля» | 0…5,5 В | ||
| Гистерезис выключения «логической единицы», не менее | 0,5 В | ||
| Подключаемые входные устройства | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры | |
| Минимальная длительность импульса, воспринимаемая входом | 25 мс* | 5 мкс | |
| Максимальная частота входного сигнала | 20 Гц* | 95 кГц | |
* Определяется длительностью цикла контроллера.
** При обработке сигналов энкодера.
*** Минимальная длительность импульса в режиме подсчета количества импульсов - 10 мкс.
| Аналоговые входы (AI) | ||
| Параметр | Значение (свойства) | |
| Подключаемые сигналы |
| |
| Разрядность АЦП | 16 бит | |
| Время опроса одного входа* | унифицированные сигналы | не более 0,6 с |
| ТС | не более 0,9 с | |
| ТП | не более 0,6 с | |
| сопротивления | не более 0,6 с | |
| Предел основной приведенной погрешности при измерении | унифицированные сигналы | ±0,25 % |
| ТС | ±0,25 % | |
| ТП | ±0,5 % | |
| сопротивления | ±0,25 % | |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более | ±0,3 % | |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | 0,2 предела допускаемой основной приведенной погрешности измерения | |
ПРИМЕЧАНИЕ
* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.
| Дискретные выходы (DO) типа электромагнитное реле | ||
| Параметр | Значение (свойства) | |
| Тип контакта | Нормально-разомкнутый контакт | |
| Режимы работы |
| |
| Ток коммутации |
| |
| Максимальное напряжение на контакты реле |
| |
| Минимальный ток коммутации | 10 мА | |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300* | |
| Механический ресурс реле, не менее | 5 000 000 переключений | |
| Электрический ресурс реле при максимальном токе нагрузки, не менее |
| |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс | |
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА
| Дискретные выходы (FDO) типа транзисторный ключ | |||
| Параметр | Значение (свойства) | ||
| Режимы работы |
| ||
| Режим включения выхода | Верхний ключ | Верхний и нижний ключи | |
| Напряжение питания выходов | 10…36 В | ||
| Максимальный постоянный ток нагрузки | 0,85 А | 0,15 А | |
| Максимально допустимый кратковременный ток нагрузки | 1,3 А | 0,19 А | |
| Максимальная частота выходного сигнала (для резистивной нагрузки) | 10 кГц | 100 кГц | |
| Минимальная длительность выходного сигнала (для резистивной нагрузки) | 10 мкс | 1 мкс | |
| Максимальная емкость нагрузки | 100 000 мкФ | 1 мкФ* | |
| Типы защиты выходов |
| ||
* Зависит от частоты и напряжения в цепи нагрузки
| Наименование | Описание | Цена |
| ПЛК200-01-CS | 8xFDI, 14xDO(Р) | 49 654,00 ₽ |
| ПЛК200-02-CS | 8xFDI, 12xDI, 8xDO(Р) | 49 654,00 ₽ |
| ПЛК200-03-CS | 8xFDI, 12xDI, 8xFDO(K) | 49 654,00 ₽ |
| ПЛК200-04-CS | 8xFDI, 4xAI, 8xDO(Р) | 58 987,00 ₽ |
