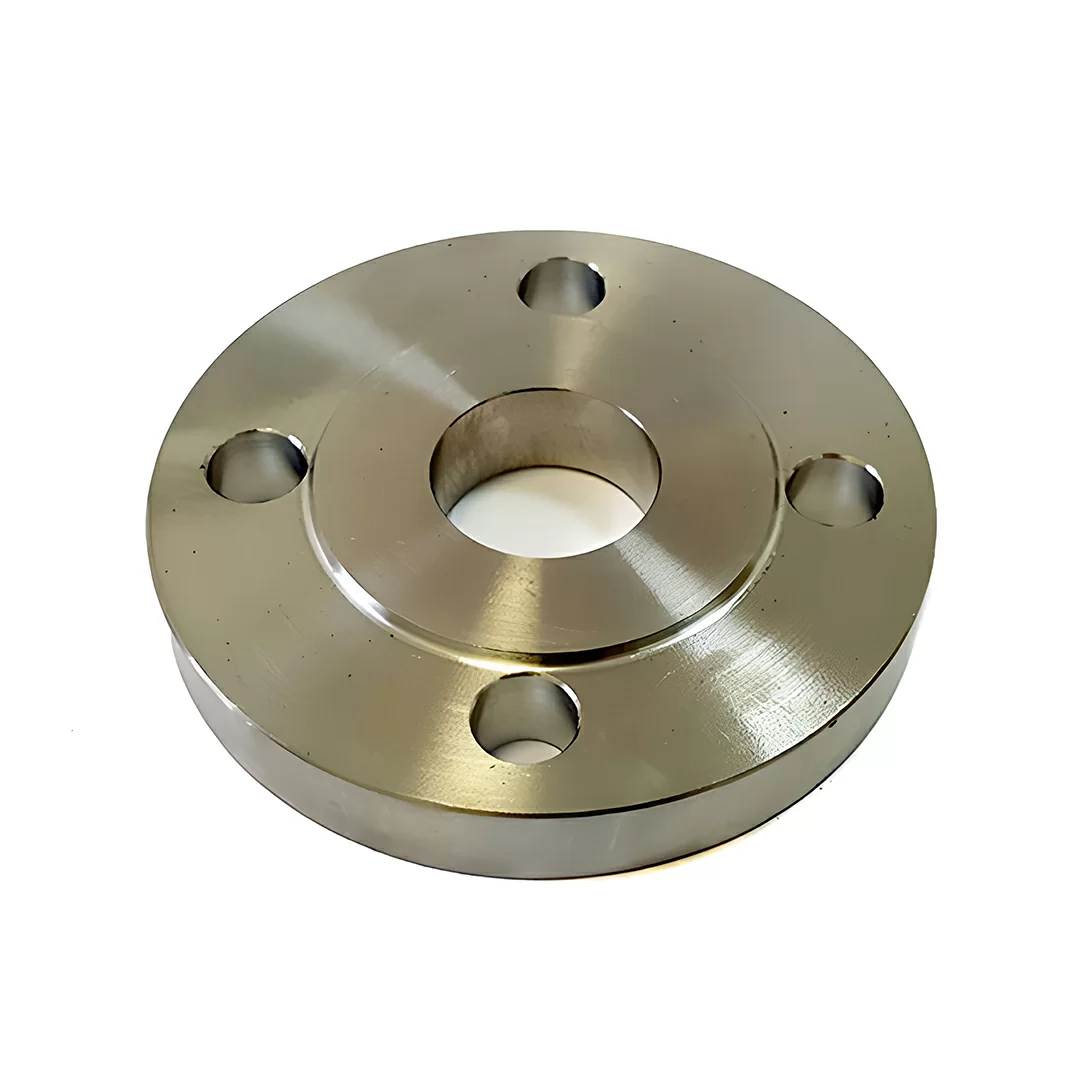

Фланец плоский нержавеющий 12Х18Н10Т 1-250-16 PN=1,6 ГОСТ 12820-80

Фланцы плоские ГОСТ 12820-80 приварные нержавеющие предназначены для соединения, стыковки, присоединения технических устройств, работающих при давлениях от 0,1 МПа до 2,5 МПа (1-25 кгс/см2) и температуре от -70°С до +450°С. Такой способ соединения обеспечивает простой доступ для осмотра, очистки трубопровода и замены оборудования. Фланец плоский представляет собой кольцо круглой либо прямоугольной формы. По внешнему краю равномерно выполнены отверстия, служащие для надежного и герметичного соединения при помощи шпилек или болтов. Используются парами (комплектом). Плоские фланцы одеваются на трубу и привариваются по периметру соединения.  Внутренний диаметр плоского фланца должен быть больше внешнего диаметра трубы. Фланцевое соединение – это конструктивно простой и дешевый способ крепления, используемый в трубопроводах и магистралях. Такое соединение обладает герметичностью и высокой прочностью. Фланцы плоские могут быть изготовлены в различных исполнениях: 1, 2, 3, 4, 5, 6, 7, 8 и 9. В зависимости от климатических условий эксплуатации фланцевых соединений используются различные виды сталей: сталь 20 – умеренный климат, сталь 09Г2С – северные районы, сталь 12Х18Н10Т – южные районы. Для агрессивных сред используется сталь 10Х17Н13М2Т.

Плоские фланцы по ГОСТ 12820-80 российского производства изготавливаются либо методом горячей штамповки, либо методом выточки. При производстве фланцев методом горячей штамповки для каждого типоразмера фланца используется свой штамп. Заготовка разогревается до ковочной температуры, и помещается в пресс большой мощности. Штампом вырубается центральное отверстие фланца и  формируется внешняя поверхность, которая уже не требует последующей обработки. Применение метода горячей штамповки оправдано при серийном производстве. При использовании этого способа обработки металла значительно повышается производительность труда, снижаются отходы металла, обеспечиваются высокая точность формы изделия и качество его поверхности. При изготовлении фланцев методом выточки - используются листы металла требуемой толщины. Из листов вырезаются заготовки, которые затем обрабатываются на металлорежущих и сверлильных станках. Данный метод применяется при изготовлении фланцев больших размеров или фланцев по индивидуальным заказам.
