Взрывозащищенные коробки: виды, применение, подбор по маркировкам

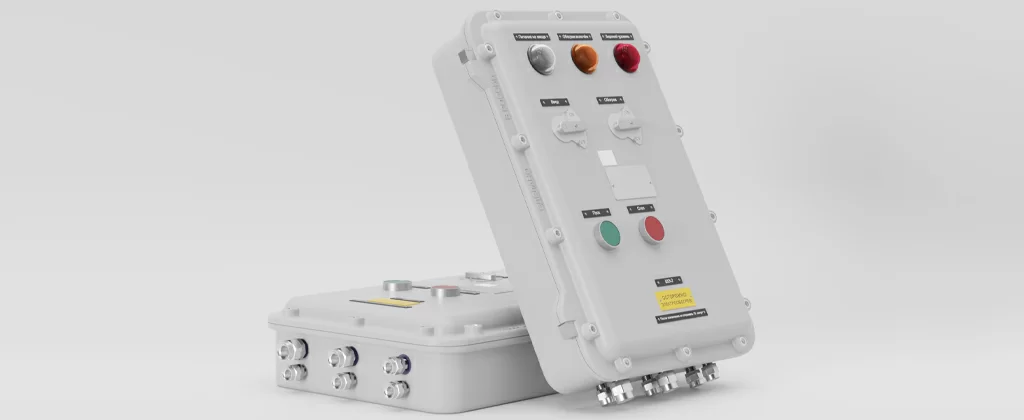

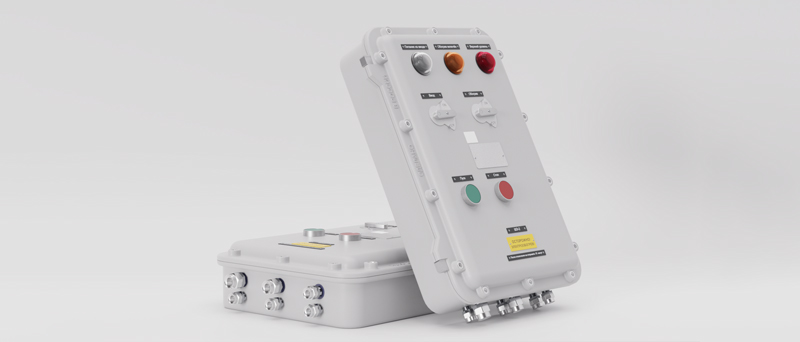

Коробки ЩОРВ Exd от российского завода “ГОРЭЛТЕХ” - взрывозащищенное оборудование, соответствующие ГОСТ Р 50827.3-2009.

По ГОСТ Р МЭК 60079 маркировка обозначает: Ex - символ сертификации ТР ТС, «d» - обеспечение взрывозащиты методом сдерживания взрыва за счет специальной прочной оболочки, в которую помещены взрывоопасные электрические цепи. Тип Exd-взрывозащиты не исключает контакт электроцепей с взрывоопасными смесями и допускает возможность воспламенения. При этом гарантируется, что прочная оболочка выдерживает воздействие давления и вспышка (взрыв) не выходит за пределы коробки.

Сфера применения

Коробки взрывозащитные ЩОРВ - это стационарные устройства, которые предназначены для безопасной эксплуатации элекрооборудования и электроустановок во взрывоопасных зонах.

Короба востребованы в энергетике, на предприятиях нефтегазовой, химической, фармацевтической, горнорудной промышленности. Внутри коробов ЩОРВ Exd размещаются электроэлементы управления и контроля, охранные и пожарные сигнализации, клеммные зажимы, заземляющие провода, автоматические выключатели и прочее. Короба ЩОРВ-О с окном используются для размещения аппаратуры с ЖК-дисплеем или приборов КИП.

Принцип работы Exd-коробок

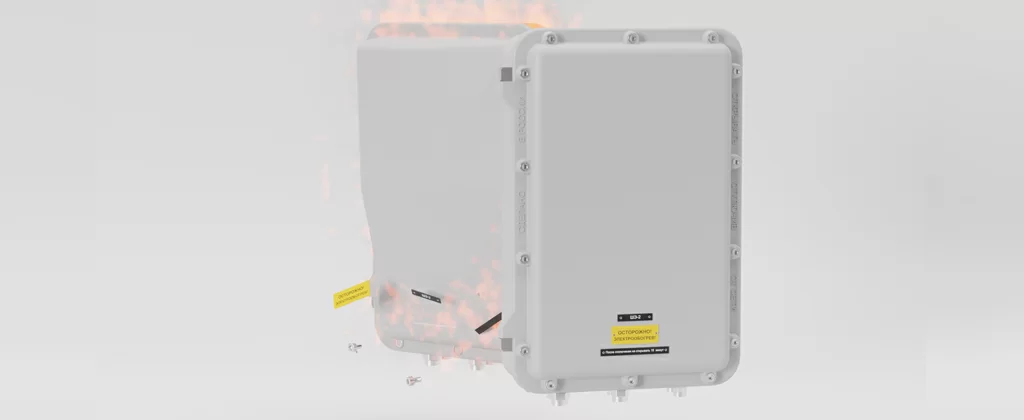

Метод взрывозащиты d подразумевает наличие взрывозащитной оболочки для сдерживания взрыва.

Электрические цепи находятся внутри оболочки, которая имеет небольшой зазор (размер зависит от модели и типоразмера). Электроцепи могут контактировать со взрывоопасной средой и не исключается возможность ее воспламенения. Принцип взрывозащиты основан на способности прочной оболочки выдерживать избыточное давление, образующиеся при взрыве.

Виды коробок ЩОРВ

Изделия выпускаются в следующих модификациях:

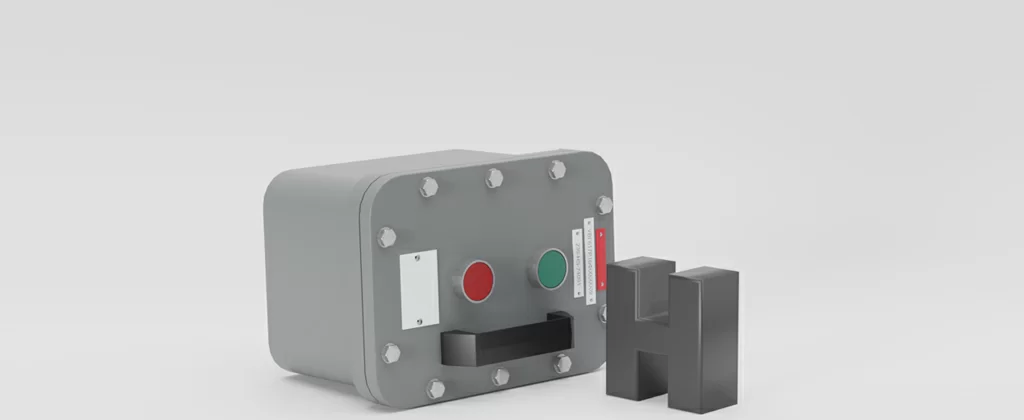

Предназначена для эксплуатации при температуре до -60℃. Имеет высокую степень пылевлагозащиты IP66.

Корпус окрашен полимерно-эпоксидным покрытием с антистатическими свойствами. Покрытие корпуса фрикционно-искробезопасное, устойчиво к агрессивным средам, перепадам температур, ионизирующему излучению. В качестве уплотнителя внутри коробки используется силиконовый герметик. Коробка оснащена съемной крышкой на шарнирах для простого доступа к размещенному внутри оборудованию.

Производитель предлагает на выбор 11 типоразмеров.

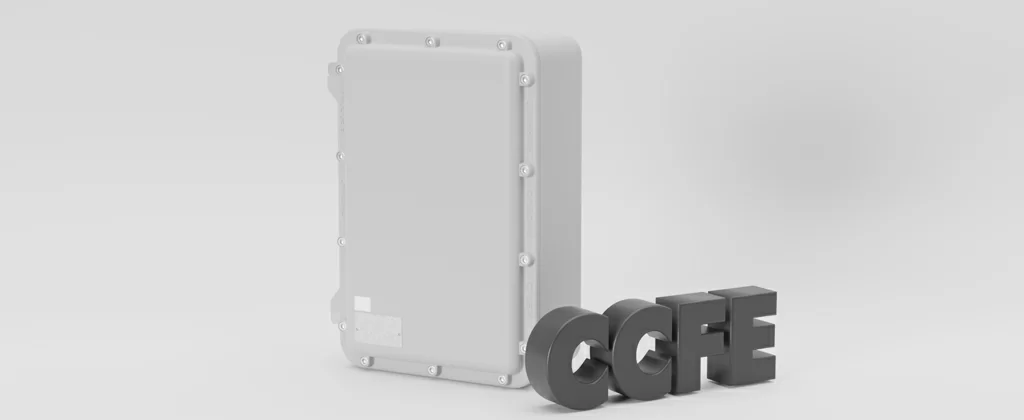

Предназначена для взрывоопасных зон IIC кроме ацетиленовых сред. Диапазон рабочих температур от +60 до -60℃.

Корпус представляет собой цельнолитую конструкцию, поверхность которой прошла двухступенчатую дробеструйную обработку.

Производитель предлагает 6 типоразмеров и гарантирует срок службы не менее 30 лет.

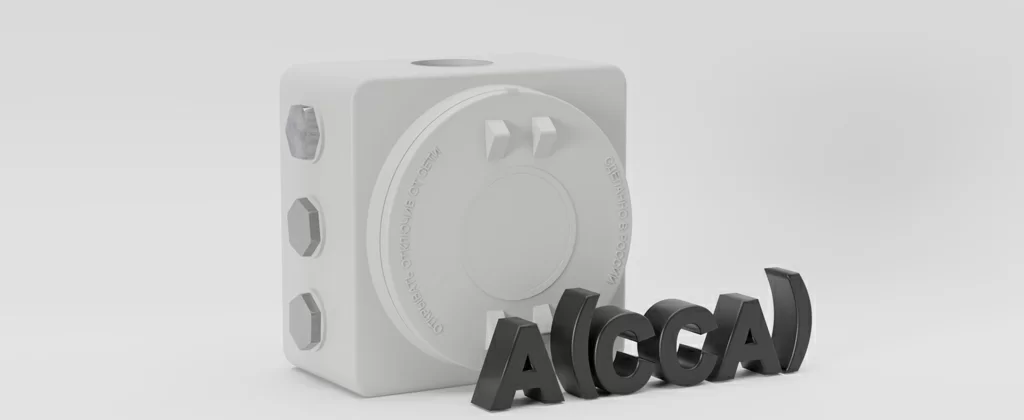

Предназначена для взрывоопасных зон IIA, IIB, IIC.

Корпус имеет повышенную устойчивость к воздействию солевого тумана, сероводороду, парам соляной и серной кислоты, кислым рудничным водам. Производитель предлагает 5 типоразмеров.

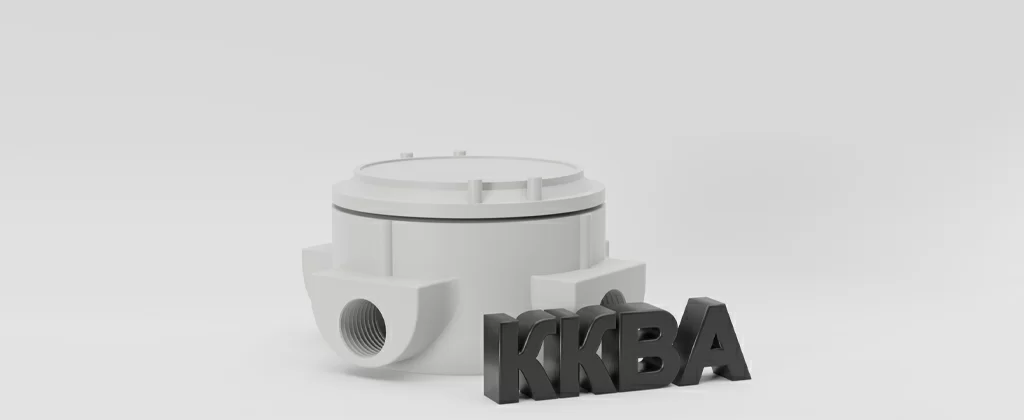

Компактная коробка для взрывоопасных зон с 1-4 отверстий.

Монтируется на стену или потолок. Корпус устойчив к воздействию морской и обладает повышенной способностью рассеивать тепловую мощность, передаваемую взрывозащитной оболочке работающим электрооборудованием.

Производитель предлагает 5 моделей с разным количеством вводных отверстий.

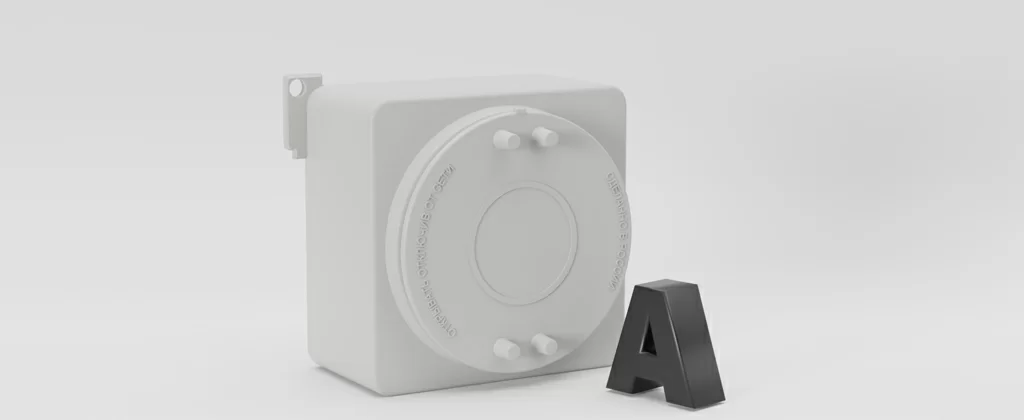

Коробка с взрывонепроницаемой оболочкой из фрикционно-искробезопасного алюминиево-кремниевого сплава. Предназначена для общепромышленного применения.

Корпус устойчив к солевому туману, парам сероводорода, соляной кислоте, солевым и рудничным водам, а также к другим химическим веществам.

Производитель предлагает 6 типоразмеров.

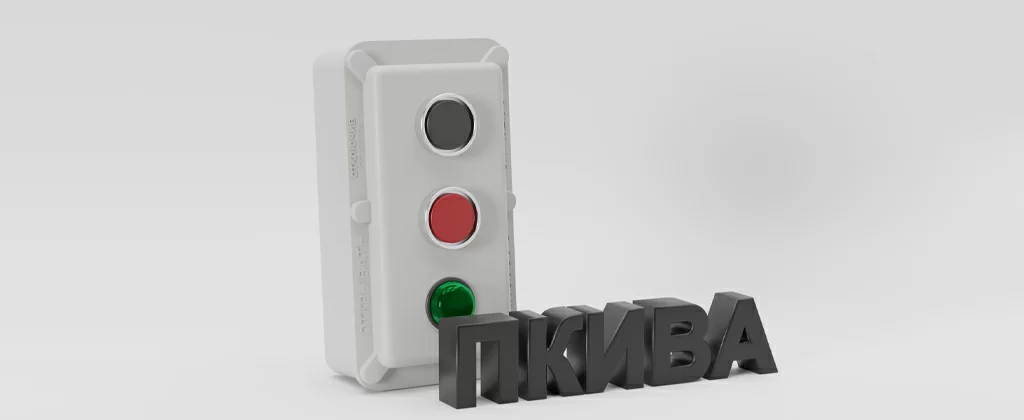

6. ПКИВА

Предназначена для размещения КИП и небольших датчиков.

Корпус из хромоникелевого сплава устойчив к воздействию агрессивных сред, коррозии и изготовлен по литьевой технологии. Изделие имеет удобный доступ для монтажа и демонтажа оборудования.

Производитель предлагает 3 модели разного размера с 1 вводным отверстием.

Расшифровка маркировки

Для правильного подбора при покупке взрывозащищенных коробок ЩОРВ нужно знать, что обозначает маркировка.

Информация о взрывозащите маркируется следующим образом:

• 1Ex d [ia] IIC T6...T4 Gb X
• 1Ex d [ib] IIC T6...T4 Gb X

где:

• 1Ex - обязательный спецзнак взрывобезопасности по ТР ТС 012/2011.
• d - метод взрывозащиты - взрывонепроницаемая оболочка. Распространение взрыва во внешнюю среду исключается.
• ia — опасная ситуация не возникает при нормальной эксплуатации, помехах на линии или любой комбинации двух возможных неисправностей.
• ib — опасная ситуация не возникает при нормальной эксплуатации, помехах на линии или одной неисправности.
• II — наземное применение (если в маркировке указан символ I - для подземного применения).
• С - окружающая атмосфера - проводящая пыль (если в маркировке указан символ G — газ, Е — взрывозащищенное оборудование). Т6...Т4 - температура воспламенения (T6 - + 85...100 С, T5 - +100...135 С, T4 - +135...200 С.).
• Gb - зона, в которой возможно присутствие взрывоопасной газовой смеси при нормальных условиях эксплуатации (если в маркировке указан символ Db - зона, в которой время от времени возможно образование взрывоопасной среды в виде облака горючей пыли в воздухе при нормальной эксплуатации).
• Х - специальные условия безопасного применения электрооборудования (может отсутствовать)

Коробки ЩОРВ могут иметь дополнительную маркировку, указывающие на назначение и опции:

Маркировка также включает информацию о заводе-изготовителе (товарный знак), заводской номер и год выпуска.

Большой выбор типоразмеров и комбинация различных видов кабельных вводов позволяет подобать коробку во взрывозащитном исполнении для любых производственных нужд.
