Проверка и тестирование реле напряжения: как обеспечить его надежную работу

Чтобы реле напряжения надежно защищало технику от вероятных перепадов напряжения, его необходимо настроить в соответствии с техническими характеристиками бытовых приборов. В противном случае уровень защиты окажется недостаточным. Это может привести к поломкам чувствительной к перепадам техники. Кроме этого, потребуется убедиться в корректной работе самого реле, которое должно срабатывать в точном соответствии с настройками. Для такой проверки имеется простая и эффективная методика.

Зачем нужна настройка реле напряжения

Качественные реле напряжения функционируют в широком диапазоне напряжений и отключают его с разной скоростью. На их лицевой панели имеется панель управления, позволяющая по своему усмотрению, изменять основные параметры. Поскольку электрические приборы обладают разной чувствительностью к скачкам напряжения, необходимо адаптировать работу реле под конкретную бытовую технику. Универсальных настроек не существует — требуется индивидуальный подход.

Какие параметры нужно настраивать

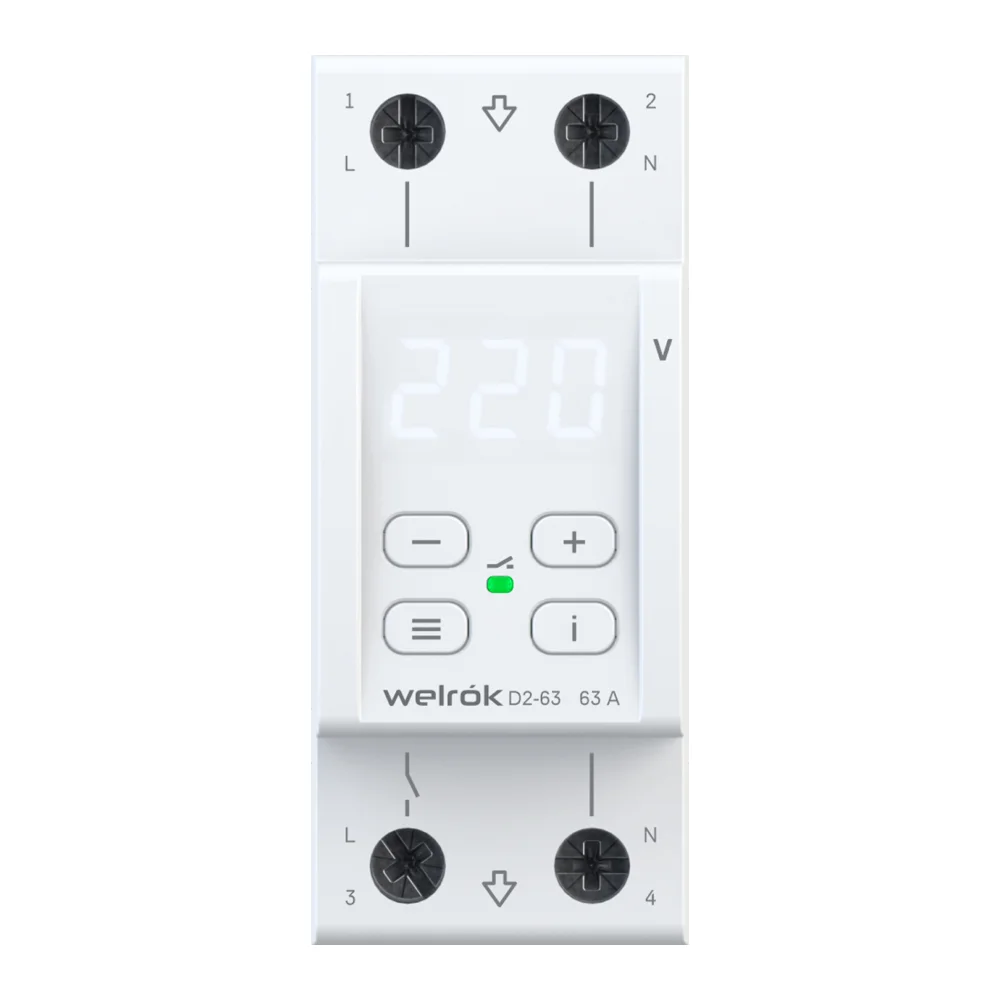

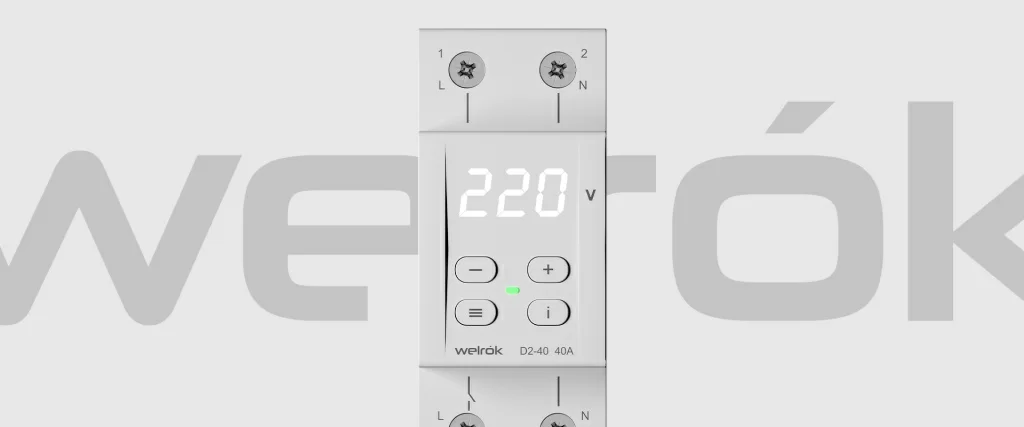

Рассмотрим процесс настройки на примере популярных наиболее покупаемых реле напряжения Welrok. Популярность этим защитным устройствам обеспечили их надежность, функциональность и доступная стоимость. Рабочий диапазон реле Welrok — 100–420В, поэтому они отлично подходят для защиты техники при сильных скачках. К тому же эти устройства хорошо застрахованы от перегрева — если температура внутри их корпуса превышает 80 °C. Реле Welrok отключает напряжение в следующих ситуациях:

в случае снижения до 120 В — интервал срабатывания до 10 с;
при скачке ниже 120 В — время реакции до 0,03 с;
при повышении выше индивидуально заданного значения — до 0,03 с.

При правильно подобранных настройках реле отключит бытовую технику от сети прежде, чем она успеет выйти из строя. Помимо величины критического напряжения и времени ответной реакции, панель управления реле Welrok позволяет настроить:

задержку на включение;
количество срабатываний подряд;
гистерезис напряжения.

Также можно отрегулировать яркость дисплея и изменить значение напряжения на экране. Благодаря функции блокировки кнопок, посторонние не смогут самовольно изменить настройки. Реле напряжения Welrok — удобное и интуитивно понятное устройство, которое вовремя срабатывает при критических изменениях параметров сети.

Оптимальные параметры настроек

Широкий рабочий диапазон реле Welrok (100–420В) не означает, что в качестве нижнего и верхнего предела напряжения необходимо брать минимальное и максимальное значение. При настройках необходимо ориентироваться на значения напряжения, которые допустимы для имеющихся в доме бытовых приборов.

Точную информацию можно уточнить в паспортах техники, но в среднем практически все бытовые рассчитаны на работу в диапазоне 220–230В. Это снова не означает, что такими должны быть нижний и верхний предел. Бытовая техника имеет запас прочности и способна нормально функционировать при отклонениях в (-/+)5–10%. Причем некоторые приборы способны работать и при 250–260В. Однако не стоит злоупотреблять такой способностью техники и позволять ей функционировать при предельных значениях напряжения. В определенный момент это спровоцирует ее поломку.

Оптимальные настройки

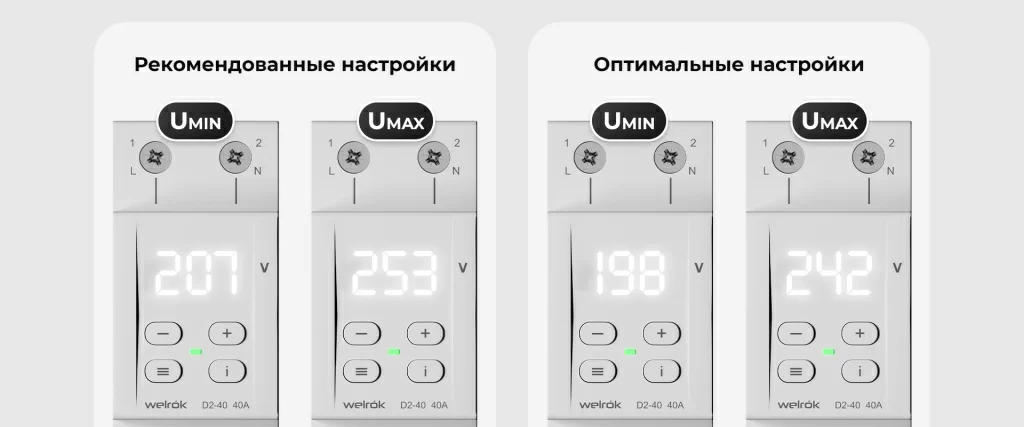

Однако теория не всегда совпадает с практикой. Если использовать этот диапазон, то в случае повышения напряжения техника будет работать на пределе возможностей. При понижении реле будет срабатывать при тех значениях, когда приборы еще в состоянии нормально функционировать. Поэтому на практике оптимальными настройками для реле Welrok будут следующие значения (это заводские настройки):

минимум — 198В;
максимум — 242В.

При выборе времени повторного включения необходимо учитывать, что для холодильников и кондиционеров повторные запуски в течение короткого интервала критичны (в такой ситуации важно выдержать время повторного запуска). Если в сети продолжатся скачки после первого срабатывания, короткий интервал перед повторным включением может привести к поломке этой техники. Поэтому время повторного включения должно составлять быть максимальным. Для реле напряжения Welrok этот параметр составляет до 180 секунд (при желании можно увеличить до 300 секунд).

Как настроить реле Welrok

Поскольку в заводских настройках установлены усредненные пороги срабатывания, перед началом эксплуатации устройства их может понадобиться изменить на актуальные значения. У реле Welrok имеется базовое меню и углубленное. Чтобы обеспечить защиту приборов, достаточно базовых функций. Углубленное меню используется для дополнительных настроек реле напряжения Welrok.

Настройка пределов отключения

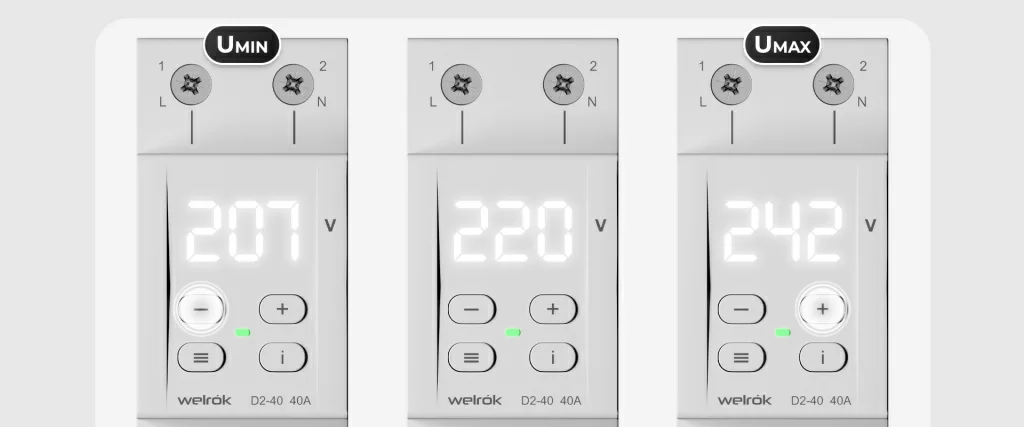

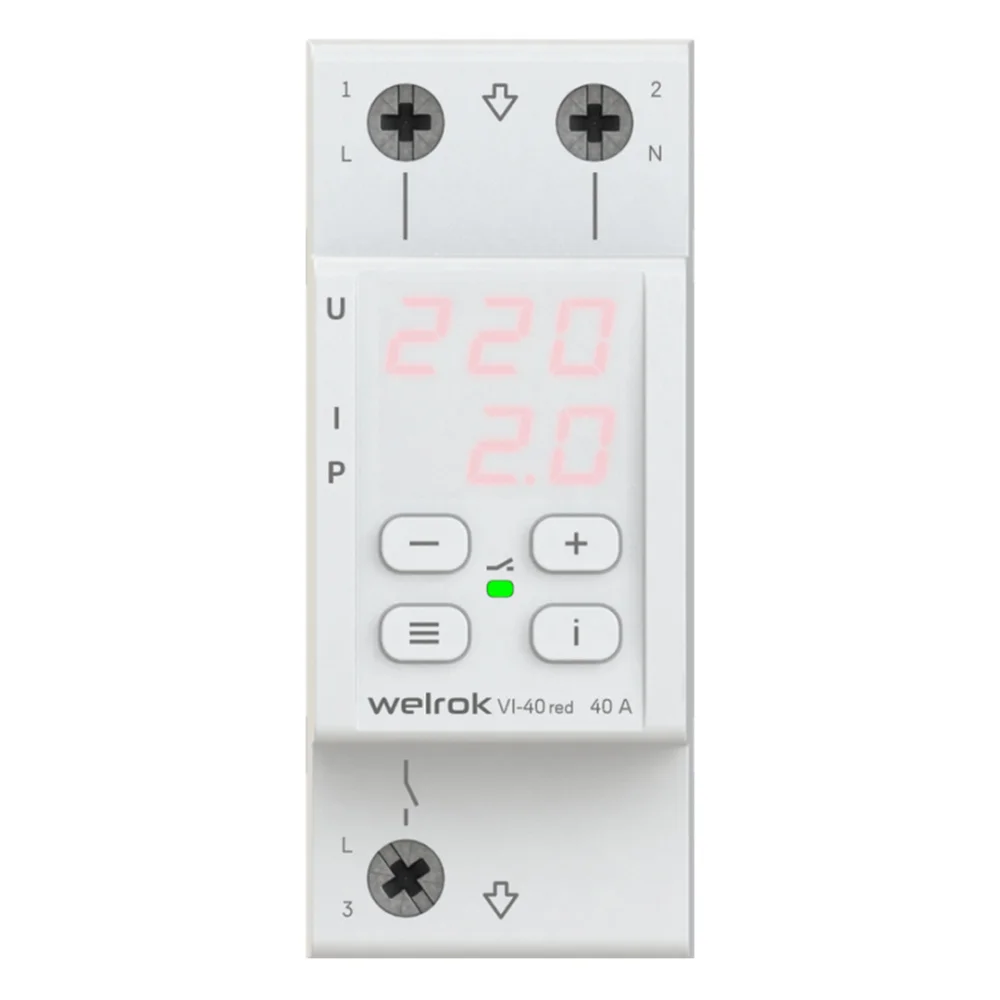

Чтобы установить минимальное и максимальное значение напряжения, при которых реле должно отключаться, на панели управления необходимо нажать «+» или «–». С их помощью устанавливают актуальные значения напряжения.

Задержка включения

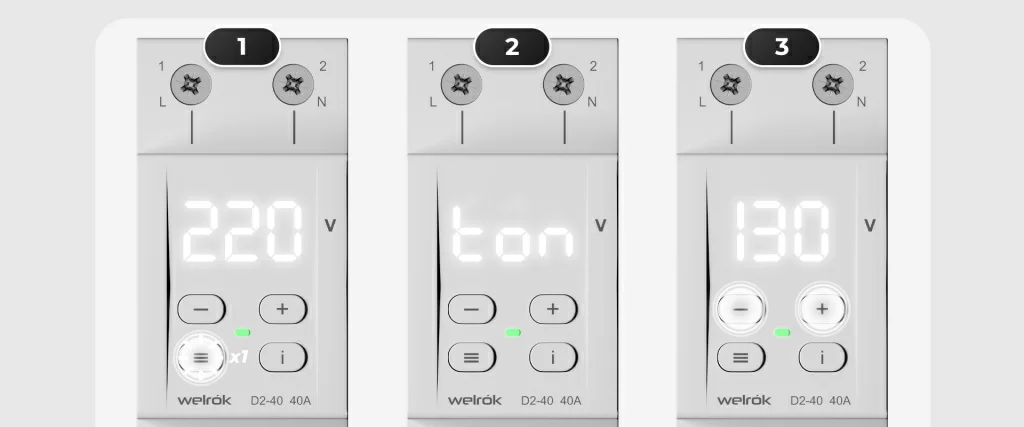

Нажмите дважды кнопку «≡» и установите на экране необходимый временной интервал. Если защита от перепадов требуется для климатического оборудования или холодильной техники задержка включения варьируется в пределах 120–180 с. Шаг настроек в этом разделе составляет 3 с.

Время отключения при провале напряжения

Позволяет регулировать время отключения нагрузки при понижениях напряжения, чтобы уменьшить количество срабатываний реле. (154-176 В если режим Pro вкл.), 120-210 В (если режим Pro выкл.)

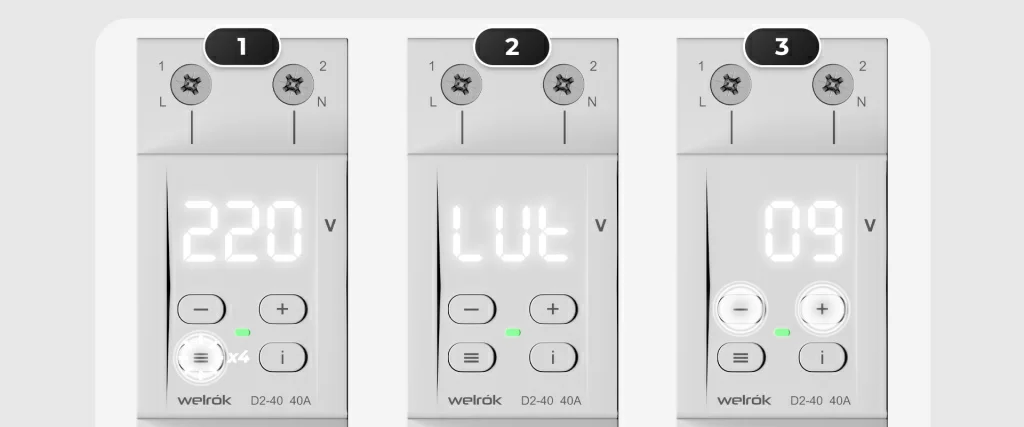

Чтобы настроить эту опцию, необходимо трижды нажать кнопку «≡», после чего установить время задержки в диапазоне 0,1 до 1,0.

Тестирование реле Welrok

Перед началом эксплуатации реле напряжения необходимо убедиться в его корректной работе. Для проверки потребуются:

эталонный вольтметр;
автотрансформатор, способный изменять напряжение в обе стороны — понижение/повышение;
секундомер;
патрон с подключенными проводами и лампой.

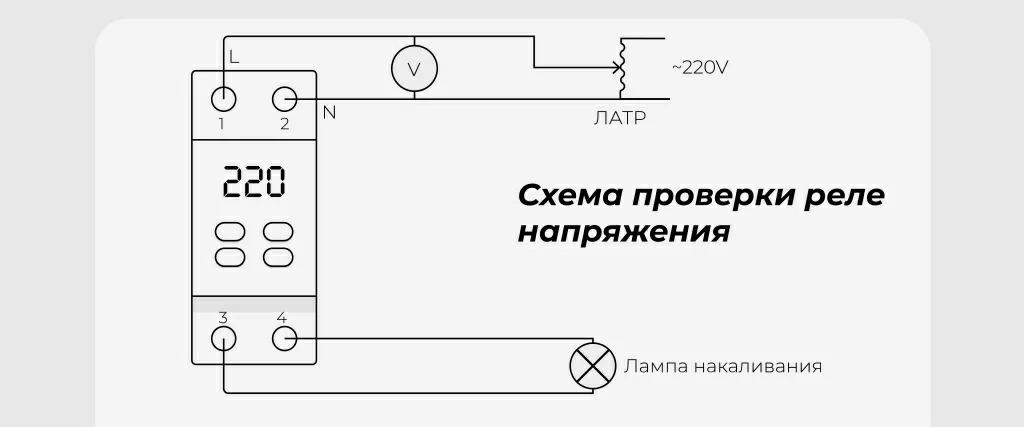

Перед началом тестирования к реле в качестве нагрузки необходимо подключить сигнальную лампу, а трансформатор к вольтметру. Проверку нужно будет выполнить несколько раз. Тесты можно начинать с заводских настроек. Алгоритм проверки следующий:

Вращением ручки трансформатора увеличьте напряжение до верхнего предела срабатывания. При достижении выставленного значение реле должно отключить лампу и продолжить работу до достижения верхнего рабочего предела (420В).
Верните напряжение в рабочий диапазон (198–242В) и дождитесь включения лампы — при заводских настройках это должно произойти через 3 секунды.
Уменьшайте напряжение до значения нижнего порога и убедитесь, что реле снова отключит лампу и продолжит работать в автономном режиме.
Перенастройте реле под актуальные параметры и повторите проверку. При тестировании проверьте секундомером время повторного включения (120–180 с).

Если реле Welrok исправно, оно должно корректно реагировать на изменения параметров — вовремя выключать и включать напряжение. Даже незначительные сбои в работе — повод для беспокойства и ремонта или замены защитного устройства.
